Como Hacer Instalaciones Hidraulicas En Revit

Instalaciones Hidráulicas en Revit: Una Guía Paso a Paso

Las instalaciones hidráulicas en Revit se refieren al proceso de modelado y diseño de sistemas de tuberías (agua fría, agua caliente, saneamiento, etc.) dentro de un modelo BIM (Building Information Modeling). Revit ofrece herramientas específicas para crear, conectar y analizar estos sistemas, lo que permite una coordinación precisa y detección de conflictos durante la fase de diseño.

Aquí te mostramos cómo realizar instalaciones hidráulicas básicas en Revit:

Paso 1: Preparación del Modelo

Asegúrate de tener un modelo arquitectónico base bien definido. Importa o enlaza el modelo arquitectónico a tu proyecto de instalaciones hidráulicas. Esto proporciona el contexto para colocar las tuberías y accesorios.

Paso 2: Configuración de las Unidades y Disciplina

Configura las unidades del proyecto (milímetros, metros, etc.) en Gestionar -> Unidades de Proyecto. Selecciona la disciplina "Mecánica" o "Fontanería" en la vista para acceder a las herramientas específicas.

Paso 3: Colocación de Equipos Hidráulicos

Coloca los elementos principales: calentadores, inodoros, lavabos, duchas, etc. Estos elementos actúan como puntos de inicio y fin para tus sistemas de tuberías. Utiliza la pestaña Sistemas y las familias de equipos hidráulicos cargadas en tu proyecto.

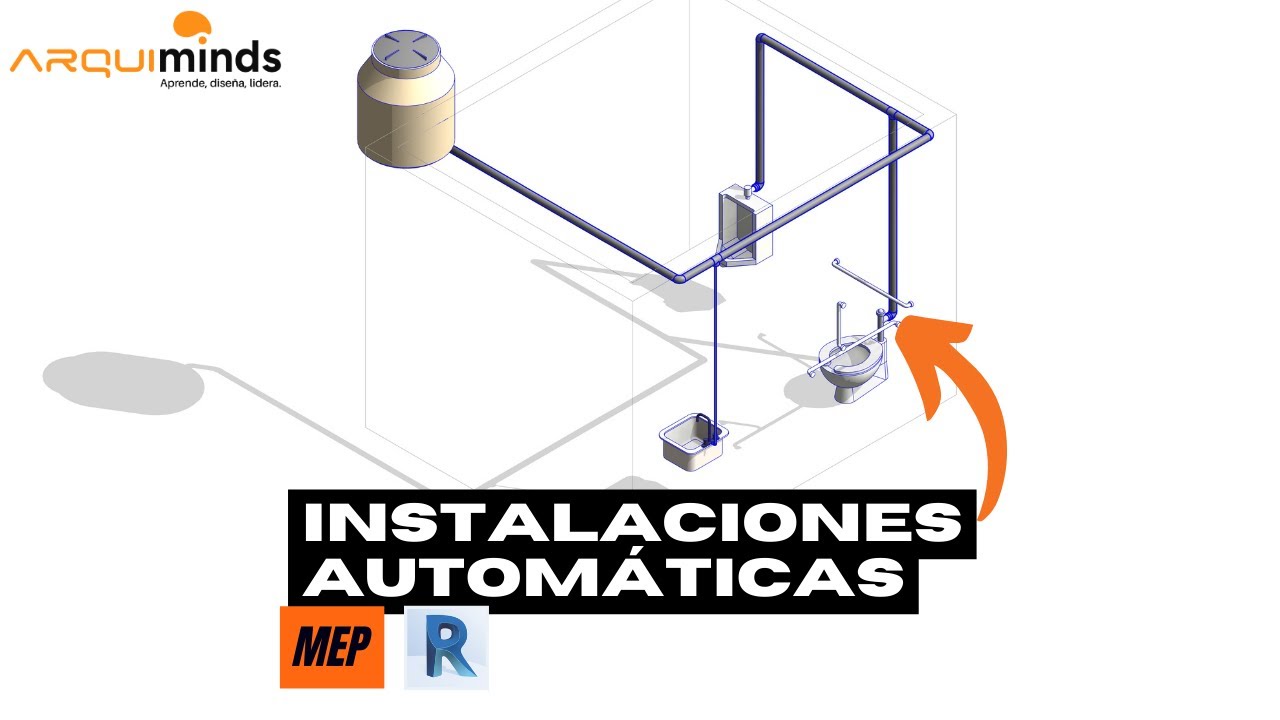

Paso 4: Dibujo de Tuberías

Selecciona la herramienta Tubería en la pestaña Sistemas. Define el diámetro y el tipo de tubería (PVC, cobre, etc.). Dibuja las tuberías conectando los equipos hidráulicos. Revit conecta automáticamente las tuberías a los accesorios.

Paso 5: Inserción de Accesorios

Revit inserta automáticamente muchos accesorios (codos, tes) al conectar tuberías. Puedes agregar accesorios adicionales manualmente desde la pestaña Sistemas. Asegúrate de seleccionar los accesorios correctos para el tipo de tubería.

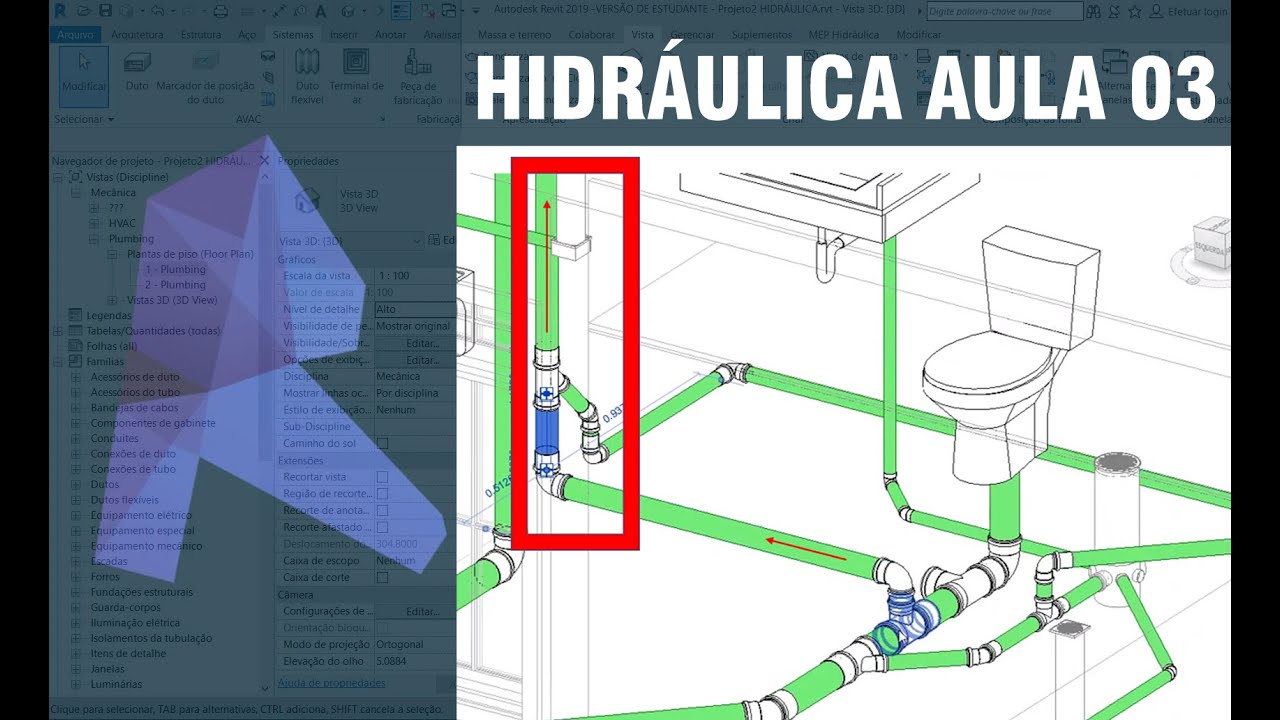

Paso 6: Definición de Sistemas

Asigna las tuberías a un sistema específico (agua fría, agua caliente, saneamiento). Selecciona una tubería y usa la herramienta Seleccionar Circuito para seleccionar todas las tuberías conectadas. Luego, usa el desplegable Sistema para asignar el tipo de sistema.

Paso 7: Verificación y Análisis

Utiliza las herramientas de Revit para verificar la conectividad del sistema y buscar errores. También puedes realizar análisis de presión y flujo (si tienes licencias y extensiones apropiadas) para garantizar el correcto funcionamiento del sistema.

Consejo Final: La práctica constante es clave. Experimenta con diferentes tipos de tuberías, accesorios y sistemas para comprender completamente las capacidades de Revit en el diseño de instalaciones hidráulicas.
