Como Hacer Cuadro De Construccion En Civilcad

Vamos a ver como crear un cuadro de construcción en Civilcad. El proceso es sistemático y requiere atención al detalle. Sigue estos pasos para lograr un cuadro preciso y útil.

Entendiendo el Problema

Primero, identifica claramente qué tipo de cuadro necesitas. ¿Es un cuadro de coordenadas, rumbos y distancias, o áreas? Conocer el propósito te ayudará a enfocar tus esfuerzos. Considera el uso final del cuadro.

Recopilación de Información

Debes tener a mano los datos topográficos relevantes. Estos incluyen coordenadas (Norte, Este), rumbos, distancias y ángulos. Asegúrate de que los datos estén en un formato compatible con Civilcad. La precisión de tus datos es crucial.

Desarrollo de la Solución

Paso 1: Importar los Datos a Civilcad

Abre Civilcad y crea un nuevo dibujo. Importa tus datos topográficos usando la función correspondiente. Normalmente, encontrarás opciones para importar desde archivos de texto (.txt, .csv). Verifica que los datos se importen correctamente.

Paso 2: Definir las Capas (Layers)

Organiza tu dibujo por capas. Crea capas separadas para puntos, líneas y texto. Esto facilita la edición y visualización. Usa nombres descriptivos para tus capas.

Paso 3: Dibujar las Líneas y Polilíneas

Conecta los puntos para formar las líneas de tu levantamiento. Usa comandos como "PLINE" (Polilínea) en AutoCAD dentro de Civilcad. Asegúrate de que las líneas sean precisas y representen la realidad.

Paso 4: Calcular Rumbos y Distancias

Civilcad tiene funciones para calcular automáticamente rumbos y distancias entre puntos. Usa estas funciones para obtener los valores necesarios. Verifica que la precisión decimal sea adecuada.

Paso 5: Crear el Cuadro de Construcción

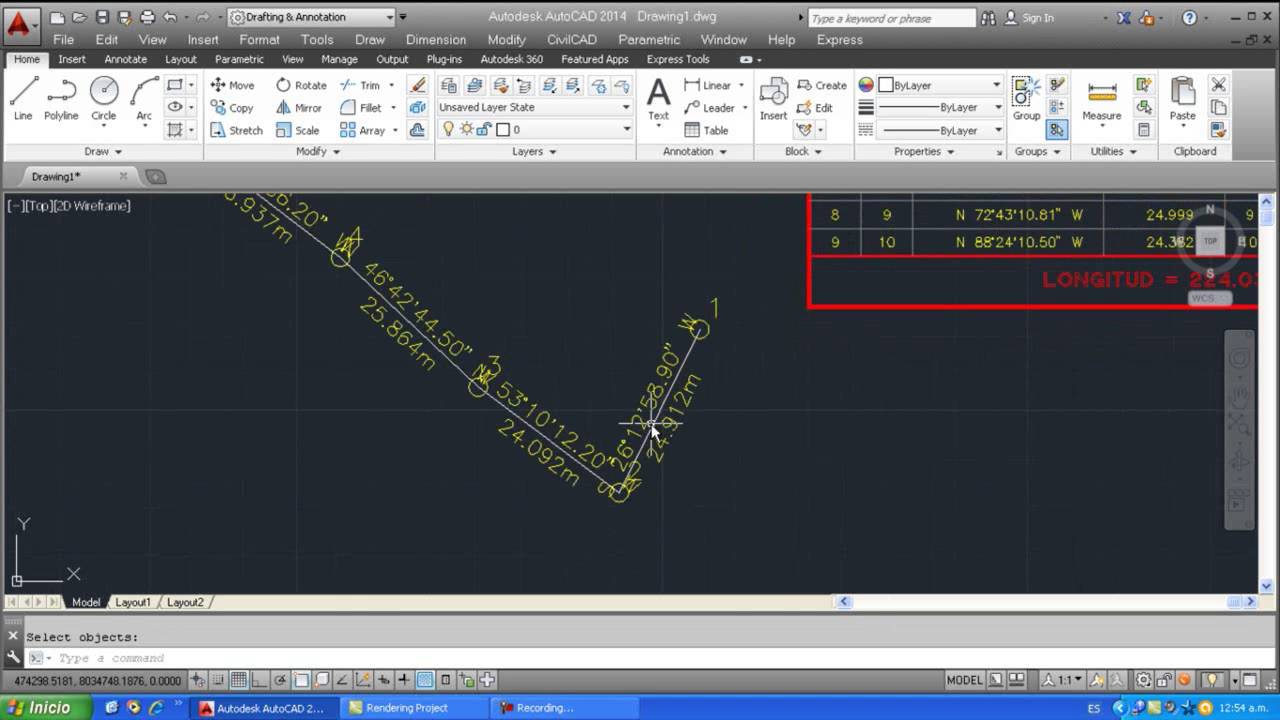

Civilcad ofrece herramientas para generar automáticamente un cuadro de construcción. Busca la opción en el menú de Civilcad. Configura las columnas del cuadro (punto, rumbo, distancia, coordenadas). Define la precisión decimal.

Paso 6: Personalizar el Cuadro

Edita el cuadro para incluir la información adicional necesaria. Puedes agregar columnas para áreas, observaciones o cualquier otro dato relevante. Ajusta el formato para que sea claro y legible.

Verificación de la Respuesta

Revisa cuidadosamente el cuadro generado por Civilcad. Verifica que los rumbos, distancias y coordenadas sean correctos. Compara los resultados con los datos originales para detectar errores.

Calcula las áreas manualmente para verificar la exactitud de los cálculos de Civilcad. Presta atención a las unidades de medida (metros, pies). Un pequeño error puede tener grandes consecuencias.

Imprime una copia del cuadro y revísala nuevamente. Asegúrate de que sea legible y que la información esté completa. Comparte el cuadro con otros profesionales para obtener una segunda opinión.

Este proceso te ayudará a crear un cuadro de construcción preciso y útil en Civilcad. Recuerda que la práctica constante mejora la habilidad. No dudes en consultar la documentación de Civilcad para obtener más información.
