Dibujar curvas de nivel a mano puede parecer complicado. Se puede simplificar con un enfoque paso a paso. Aquí tienes una guía.
Paso 1: Reúne tus materiales
Necesitarás algunos elementos básicos. Consigue papel de dibujo. También necesitarás un lápiz, una goma de borrar y una regla.
Paso 2: Obtén tus datos topográficos
Necesitas información sobre la elevación del terreno. Esto puede venir de un mapa topográfico existente. También puede venir de puntos de elevación medidos en el campo.
Must Read
Paso 3: Establece un intervalo de contorno
El intervalo de contorno es la diferencia de elevación entre las curvas. Un intervalo menor mostrará más detalle. Un intervalo mayor simplificará el mapa.
Paso 4: Localiza los puntos de elevación en tu papel
Dibuja puntos que representen las ubicaciones de tus datos. Cuanto más precisos sean tus puntos, más preciso será tu mapa final. Marca la elevación junto a cada punto.
Paso 5: Interpola entre los puntos
La interpolación es el proceso de estimar la elevación entre dos puntos conocidos. Si tienes un punto a 100 metros y otro a 110 metros, puedes estimar dónde estaría la línea de 105 metros. Esto se hace visualmente o matemáticamente.
Paso 6: Dibuja tus curvas de nivel
Conecta los puntos de igual elevación que interpolaste. Comienza dibujando suavemente con tu lápiz. Las curvas deben ser suaves y fluidas.
Paso 7: Continúa con otras elevaciones
Repite el paso 6 para cada elevación definida por tu intervalo de contorno. Asegúrate de que las curvas de nivel no se crucen. Cada curva representa una elevación única.
Paso 8: Refina tus curvas de nivel
Revisa todas las curvas de nivel que dibujaste. Ajusta las líneas si es necesario para que sean suaves y continuas. Borra cualquier línea de construcción que ya no necesites.
Paso 9: Aplica grosor de línea y anotaciones
Dale más grosor a las líneas de las curvas maestras (normalmente cada quinta curva). Esto las hace destacar. Anota la elevación en varias curvas.
Paso 10: Añade información adicional
Incluye una leyenda que explique el intervalo de contorno. Añade una escala para mostrar las distancias en el mapa. Considera indicar la dirección del norte.
Consejos adicionales

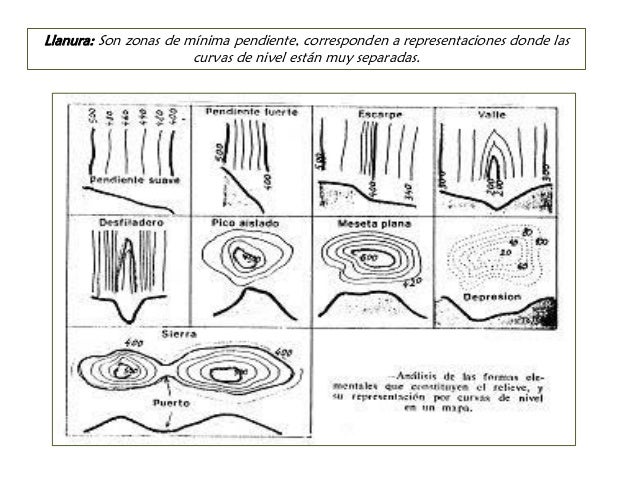

Presta atención a las formas del terreno. Las curvas de nivel juntas indican una pendiente pronunciada. Las curvas de nivel separadas indican una pendiente suave. Las curvas de nivel que forman un "V" apuntan hacia arriba en un valle.
La práctica mejora la habilidad. No te desanimes si tus primeras curvas de nivel no son perfectas. Sigue practicando y mejorando tu técnica.
Considera usar papel cuadriculado como guía. Esto te puede ayudar a mantener la proporción y la escala. Puedes dibujar las curvas de nivel con más facilidad.
Utiliza referencias visuales. Mira mapas topográficos existentes para inspirarte. Observa cómo otros dibujan curvas de nivel.
La clave es ser paciente y metódico. Sigue estos pasos. Obtendrás buenos resultados.
