Conectar un circuito de escalera, también conocido como circuito de tres vías, permite controlar una luz desde dos interruptores diferentes. Es útil en escaleras, pasillos largos o habitaciones con múltiples entradas.
Definiciones Clave
Interruptor de tres vías: Un interruptor con tres terminales: un terminal común y dos terminales de viaje. No es simplemente un interruptor de "encendido/apagado". Tiene dos posiciones que conectan el terminal común a uno u otro de los terminales de viaje. Tiene tres terminales. El terminal común suele estar marcado con un tornillo de color diferente (normalmente negro o más oscuro).
Cableado: Es el conjunto de conductores (cables) utilizados para transportar la electricidad. Los cables más comunes son el neutro (blanco), la fase (negro o rojo) y el tierra (verde o desnudo).
Must Read
Caja de conexiones: Es una caja metálica o plástica donde se realizan las conexiones eléctricas. Protege las conexiones y facilita el mantenimiento.
Materiales Necesarios
Necesitarás interruptores de tres vías (dos), cableado eléctrico (generalmente cable 14/3 y 14/2), conectores de cable (tapas de rosca), una caja de conexiones para cada interruptor y para la lámpara, y las herramientas adecuadas (pelacables, destornillador, alicates).
Pasos para Conectar un Circuito de Escalera
Primero, corta la energía en el interruptor general. La seguridad es lo más importante. Asegúrate que la energía está cortada antes de tocar cualquier cable. Utiliza un probador de voltaje para verificar que no haya corriente.
Luego, identifica el cable de alimentación. Generalmente, el cable de alimentación llega a una de las cajas de interruptores. Este cable tiene la fase (negro), el neutro (blanco) y la tierra (verde o desnudo).
Ahora, conecta el cable de alimentación al primer interruptor de tres vías. Conecta la fase (negro) del cable de alimentación al terminal común del primer interruptor. Conecta el neutro (blanco) directamente a la lámpara. Conecta la tierra (verde o desnudo) a la caja de conexiones y al terminal de tierra del interruptor (si lo tiene).
Crea los cables de viaje entre los dos interruptores. Utiliza un cable 14/3 para conectar los dos interruptores. Conecta los dos cables de viaje (rojo y negro del cable 14/3) a los dos terminales de viaje de cada interruptor. No importa el orden de estos dos cables.
Finalmente, conecta el segundo interruptor a la lámpara. Conecta el cable de retorno (negro) desde el terminal común del segundo interruptor a un terminal de la lámpara. El neutro (blanco) de la alimentación se conecta directamente a otro terminal de la lámpara. Conecta la tierra de la caja de conexiones a la lámpara.
Inspecciona cuidadosamente todas las conexiones. Asegúrate de que estén bien apretadas y protegidas con conectores de cable. Coloca los interruptores en las cajas de conexiones y atorníllalos. Vuelve a encender la energía en el interruptor general y prueba el circuito.
Ejemplo Práctico

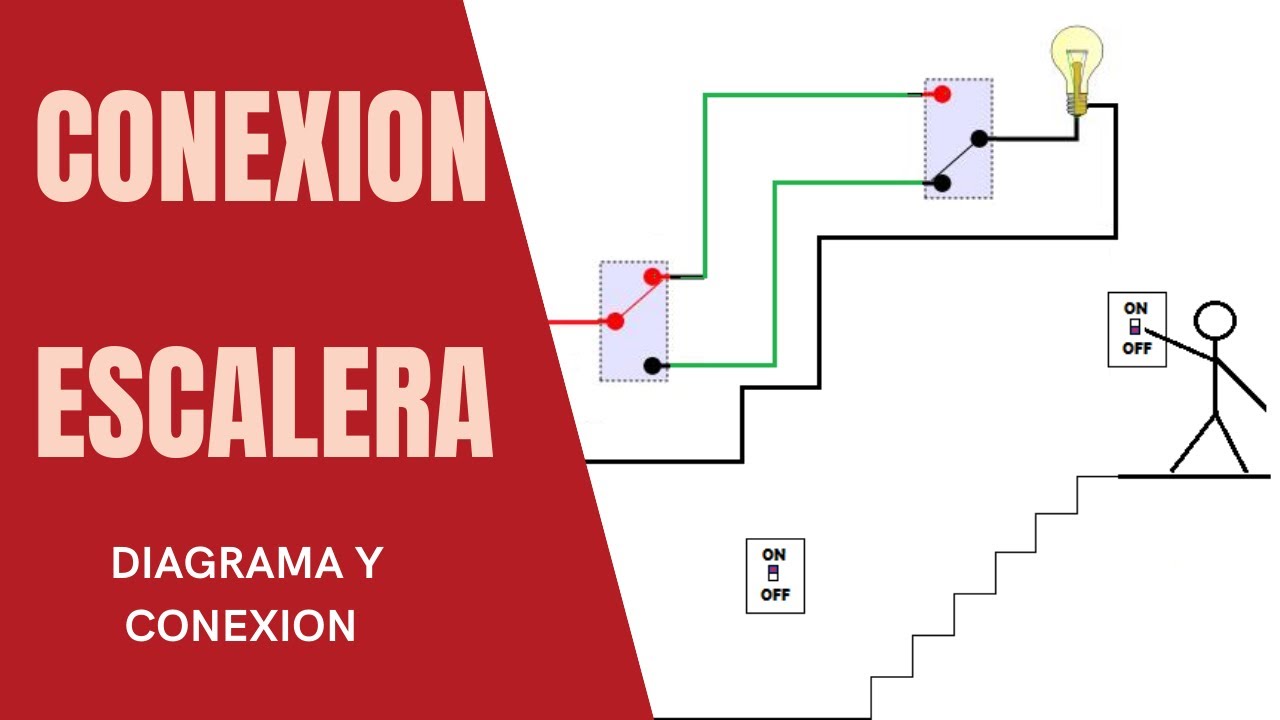

Imagina una escalera entre el primer y segundo piso de una casa. Un interruptor de tres vías se coloca al pie de la escalera y otro en la parte superior. La luz se coloca en la parte superior de la escalera. Puedes encender la luz al subir la escalera y apagarla al llegar arriba, o viceversa.
Consejos Adicionales
Si no estás seguro de cómo realizar estas conexiones, busca la ayuda de un electricista calificado. Trabajar con electricidad puede ser peligroso. Utiliza siempre el equipo de protección adecuado, como guantes y gafas de seguridad.
Etiqueta los cables antes de desconectarlos. Esto facilitará la reconexión. Toma fotos del cableado existente antes de realizar cualquier cambio. Esto puede ser útil como referencia.
