Conectar resistencias en paralelo en una protoboard es una forma común de modificar la resistencia total de un circuito. Pero, ¿qué significa exactamente "en paralelo"? Básicamente, significa que los componentes (en este caso, las resistencias) se conectan lado a lado, ofreciendo múltiples caminos para que la corriente eléctrica fluya.
¿Qué significa "en paralelo"?
Imagina una carretera con varios carriles. Los coches (la corriente eléctrica) tienen la opción de elegir cualquier carril para llegar a su destino. Cada carril representa una resistencia. Si hay más carriles (más resistencias en paralelo), es más fácil para los coches fluir (menos resistencia total al paso de la corriente).
En un circuito en paralelo, todos los componentes comparten el mismo voltaje. Sin embargo, la corriente se divide entre las diferentes ramas (resistencias). La cantidad de corriente que fluye a través de cada resistencia depende de su valor. Una resistencia más baja permitirá que fluya más corriente.
Must Read

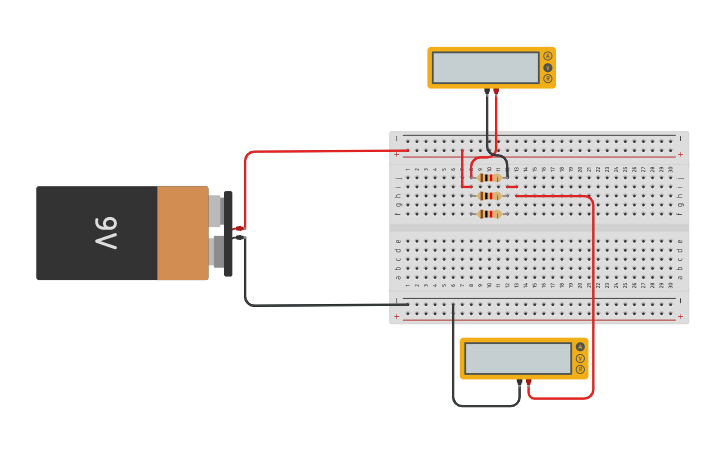

¿Cómo conectar resistencias en paralelo en una protoboard?
La protoboard facilita mucho la conexión de resistencias en paralelo. Sigue estos pasos:
- Identifica las columnas: En una protoboard, las columnas están conectadas internamente en vertical. Las filas están conectadas internamente horizontalmente.
- Conecta un terminal de cada resistencia a la misma columna: Elije una columna en la protoboard. Inserta un extremo (terminal) de cada resistencia que quieras conectar en paralelo en esta columna. Esto crea un punto común.
- Conecta el otro terminal de cada resistencia a otra columna común: El otro extremo de cada resistencia debe ir a otra columna distinta, pero común para todas ellas. Esto completa la conexión en paralelo.
¡Eso es todo! Ahora tienes las resistencias conectadas en paralelo en la protoboard.
Cálculo de la Resistencia Total
La resistencia total de resistencias en paralelo no es la suma de las resistencias individuales. En cambio, se calcula usando la siguiente fórmula:
1 / Rtotal = 1 / R1 + 1 / R2 + 1 / R3 + ...
Donde R1, R2, R3, etc., son los valores de cada resistencia individual. Después de calcular el resultado de la suma, debes invertir el valor para obtener Rtotal.
Por ejemplo, si tienes dos resistencias, una de 100 ohms y otra de 200 ohms, conectadas en paralelo, la resistencia total sería:
1 / Rtotal = 1 / 100 + 1 / 200 = 0.01 + 0.005 = 0.015
Rtotal = 1 / 0.015 = 66.67 ohms (aproximadamente)
Ventajas de usar Resistencias en Paralelo
Conectar resistencias en paralelo ofrece varias ventajas:
- Reducir la resistencia total: Permite obtener un valor de resistencia menor al de la resistencia más pequeña utilizada.
- Aumentar la capacidad de corriente: Al dividir la corriente entre varias resistencias, se reduce la carga sobre cada una.
- Crear divisores de corriente: Se pueden usar para dividir la corriente en proporciones específicas, según los valores de las resistencias.
Conectar resistencias en paralelo en una protoboard es una habilidad fundamental para cualquier persona que trabaje con electrónica. Entender el concepto y cómo implementarlo te abrirá muchas posibilidades en tus proyectos.
