Conectar componentes electrónicos en serie y paralelo en una protoboard es fundamental.
Dominar estas configuraciones te permite construir circuitos más complejos.
Aquí te guiaré paso a paso.
Must Read
Paso 1: Entender la Protoboard
Una protoboard es una herramienta para prototipar circuitos.
Tiene orificios interconectados internamente.
Observa las líneas verticales y horizontales.
Las líneas verticales suelen estar conectadas en columnas.
Las líneas horizontales, en los bordes, son para la alimentación (positivo y negativo).
No hay conexión entre las líneas verticales y horizontales, salvo que tú las conectes.
Paso 2: Conexión en Serie
En una conexión en serie, los componentes se conectan uno tras otro.
La corriente eléctrica fluye a través de cada componente sucesivamente.
Imaginemos conectar dos resistencias en serie.
Inserta la primera resistencia en la protoboard.
Un extremo en una columna, el otro extremo en otra columna adyacente.
Ahora, inserta la segunda resistencia.
Un extremo de la segunda resistencia debe estar en la misma columna que el segundo extremo de la primera resistencia.
El otro extremo de la segunda resistencia debe estar en una columna diferente.
Ahora tienes dos resistencias en serie.
Para completar el circuito, necesitas conectar una fuente de alimentación.
Conecta un cable desde la línea de alimentación positiva a la primera columna donde está el primer extremo de la primera resistencia.
Conecta otro cable desde la línea de alimentación negativa a la columna donde está el segundo extremo de la segunda resistencia.

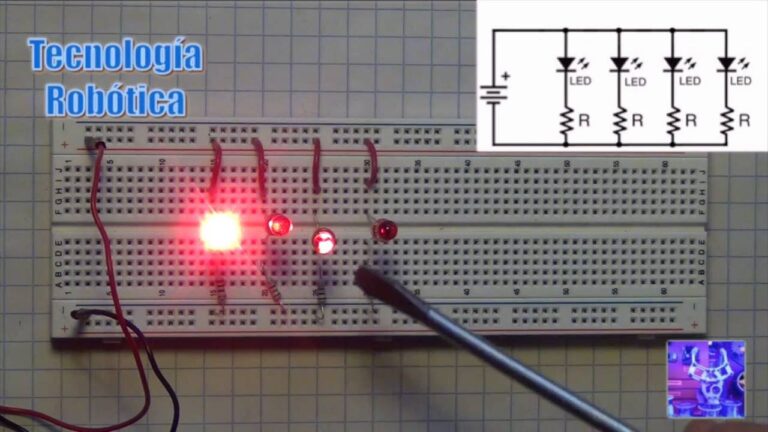

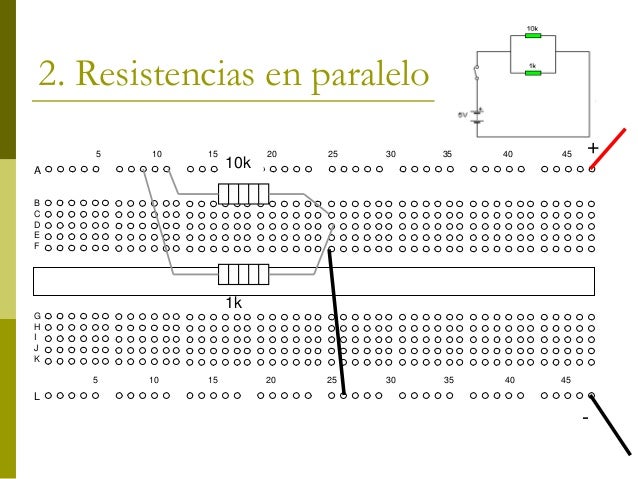

Paso 3: Conexión en Paralelo
En una conexión en paralelo, los componentes se conectan lado a lado.
La corriente eléctrica se divide entre los componentes.
Consideremos de nuevo dos resistencias.
Inserta la primera resistencia en la protoboard.
Un extremo en una columna, el otro extremo en otra columna.
Inserta la segunda resistencia.
El primer extremo de la segunda resistencia debe estar en la misma columna que el primer extremo de la primera resistencia.
El segundo extremo de la segunda resistencia debe estar en la misma columna que el segundo extremo de la primera resistencia.
Ahora tienes dos resistencias en paralelo.
Para alimentar este circuito, conecta la alimentación positiva a la columna donde están los primeros extremos de ambas resistencias.
Conecta la alimentación negativa a la columna donde están los segundos extremos de ambas resistencias.
Esto asegura que ambas resistencias reciban la misma tensión.
Paso 4: Combinación de Serie y Paralelo
Puedes combinar conexiones en serie y paralelo para crear circuitos más complejos.
Por ejemplo, puedes tener dos resistencias en serie, y luego esa combinación en paralelo con otra resistencia.
Planifica tu circuito en un papel antes de implementarlo en la protoboard.
Comienza conectando la parte en serie, como se describió antes.
Luego, conecta la resistencia en paralelo a la combinación en serie, siguiendo las instrucciones para conexiones en paralelo.
Verifica cuidadosamente todas las conexiones antes de aplicar la alimentación.
Paso 5: Precauciones
Siempre desconecta la fuente de alimentación antes de realizar cambios en el circuito.
Asegúrate de que los componentes estén correctamente insertados en la protoboard.
Un cable suelto puede causar un cortocircuito.
Comprueba la polaridad de los componentes (especialmente los LEDs y los condensadores electrolíticos).
Utiliza resistencias con valores apropiados para evitar sobrecargar la fuente de alimentación.
Trabaja en un espacio limpio y bien iluminado.
Practica regularmente para mejorar tu habilidad para construir circuitos en la protoboard.
Con paciencia y atención al detalle, podrás dominar las conexiones en serie y paralelo.
¡Buena suerte en tus proyectos electrónicos!
