Un osciloscopio digital es un instrumento que muestra señales eléctricas como ondas. Calibrarlo significa asegurarse de que las mediciones que muestra sean precisas. Esto es crucial para diagnósticos y análisis correctos.
Paso 1: Preparación
Primero, conecta el osciloscopio a la corriente. Déjalo calentar unos minutos. Esto estabiliza sus componentes internos. Piensa en esto como calentar un coche antes de un viaje largo. Luego, asegúrate de tener una sonda de prueba en buen estado. Verifica que no esté dañada.
Paso 2: Conexión de la Sonda

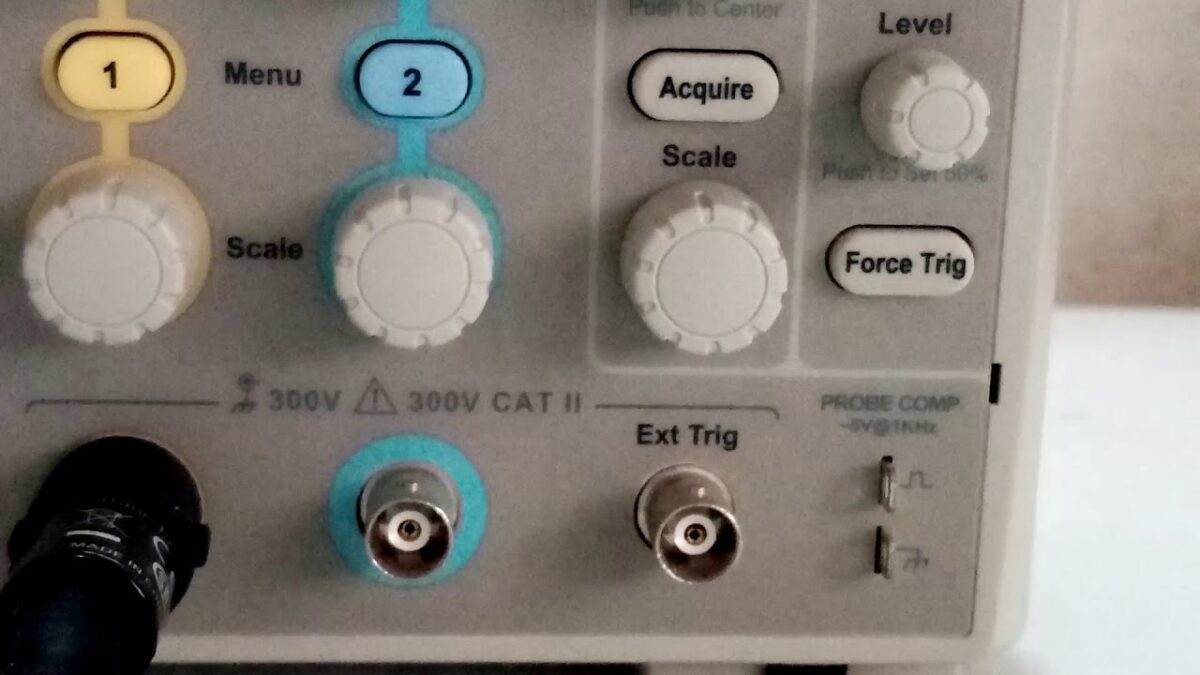

Conecta la sonda al canal 1 del osciloscopio. La mayoría de los osciloscopios tienen un terminal específico para calibración. Este terminal se llama a menudo "Probe Comp" o algo similar. Conecta la punta de la sonda a este terminal. El clip de tierra de la sonda debe conectarse al punto de tierra cercano al terminal de calibración. Este terminal genera una onda cuadrada conocida, que usaremos como referencia.
Must Read
Paso 3: Ajuste de la Base de Tiempos (Timebase)
Ajusta la base de tiempos. La base de tiempos controla la velocidad con la que se dibuja la onda en la pantalla. Gira la perilla de "Time/Div" o "Sec/Div". Ajusta hasta que veas aproximadamente 2-3 ciclos completos de la onda cuadrada en la pantalla. Piensa en ello como ajustar la velocidad de un reproductor de música para escuchar la canción completa.
Paso 4: Ajuste de la Escala Vertical (Voltage Scale)
Ahora, ajusta la escala vertical. Esta escala controla la cantidad de voltaje que representa cada división vertical en la pantalla. Usa la perilla "Volts/Div". Ajusta hasta que la onda cuadrada ocupe una buena parte de la pantalla verticalmente, pero sin salirse. Imagina que ajustas el volumen de un altavoz: demasiado bajo no oyes nada, demasiado alto distorsiona.
Paso 5: Compensación de la Sonda
Este paso es crucial para la precisión. Mira la onda cuadrada en la pantalla. Idealmente, debería tener esquinas rectas y definidas. Si las esquinas están redondeadas o con sobrepaso (overshoot), la sonda necesita ajuste. Busca un pequeño tornillo de ajuste en la sonda, cerca del conector BNC. Gira este tornillo con un destornillador pequeño y no metálico. Ajusta hasta que la onda cuadrada tenga la mejor forma posible: esquinas rectas y sin distorsión. Este proceso se llama compensación de la sonda.
Paso 6: Verificación
Después de la compensación, verifica de nuevo. Asegúrate de que la base de tiempos y la escala vertical siguen correctamente ajustadas. Desconecta la sonda del terminal de calibración y úsala para medir una señal conocida. Compara la lectura del osciloscopio con el valor esperado. Si la medición es precisa, ¡felicidades! Has calibrado tu osciloscopio.
Consideraciones Finales
La calibración regular asegura mediciones precisas. La frecuencia de la calibración depende del uso y del entorno. Generalmente, se recomienda calibrar el osciloscopio al menos una vez al año. Un osciloscopio bien calibrado es una herramienta invaluable para cualquier persona que trabaje con electrónica.
