Calcular la flexión de una viga es un proceso fundamental en ingeniería estructural. Te mostraré cómo hacerlo paso a paso.
Paso 1: Determinar las cargas aplicadas
Primero, identifica todas las cargas que actúan sobre la viga. Estas pueden ser cargas puntuales (P), cargas distribuidas uniformemente (w), o una combinación de ambas. Una carga puntual es una fuerza concentrada en un punto específico. Una carga distribuida se extiende a lo largo de una longitud de la viga.
Por ejemplo, imagina una viga que soporta una máquina de 5000 N en el centro (carga puntual). Además, tiene su propio peso de 100 N/m distribuido uniformemente a lo largo de sus 5 metros.
Must Read
Paso 2: Calcular las reacciones en los apoyos
Una vez que conozcas las cargas, calcula las reacciones en los apoyos de la viga. Las reacciones son las fuerzas que los apoyos ejercen sobre la viga para mantenerla en equilibrio. Aplica las ecuaciones de equilibrio estático: la suma de las fuerzas verticales debe ser cero y la suma de los momentos debe ser cero.
Siguiendo el ejemplo anterior, si la viga está simplemente apoyada en ambos extremos, las reacciones serán iguales debido a la carga puntual en el centro. La reacción en cada apoyo (R) será la mitad de la carga puntual más la mitad del peso total de la viga. En este caso, R = (5000 N / 2) + (100 N/m * 5 m / 2) = 2500 N + 250 N = 2750 N.
Paso 3: Dibujar el diagrama de cuerpo libre (DCL)
Un DCL es un dibujo que muestra la viga, las cargas aplicadas y las reacciones en los apoyos. Esto ayuda a visualizar las fuerzas y los momentos que actúan sobre la viga. Asegúrate de incluir todas las fuerzas y distancias relevantes.
Paso 4: Calcular el momento flector (M)
El momento flector (M) es una medida de la tendencia de la viga a doblarse bajo la carga. Calcula el momento flector en diferentes puntos a lo largo de la viga. Generalmente, se hace un corte imaginario en la viga y se calcula el momento resultante de todas las fuerzas a un lado del corte. El signo del momento es importante: momento positivo causa flexión "cóncava hacia arriba" y momento negativo causa flexión "cóncava hacia abajo".
Para la viga del ejemplo, el momento máximo ocurre en el centro. Calculamos el momento con respecto al centro tomando la reacción de un apoyo y restando la mitad de la carga puntual multiplicadas por la distancia. M = (2750 N * 2.5 m) - (100 N/m * 2.5 m * 1.25 m) = 6875 Nm - 312.5 Nm = 6562.5 Nm.
Paso 5: Calcular el esfuerzo de flexión (σ)
El esfuerzo de flexión (σ) es la tensión interna dentro de la viga debido al momento flector. Se calcula usando la fórmula: σ = M * y / I, donde M es el momento flector, y es la distancia desde el eje neutro a la fibra que estás analizando, e I es el momento de inercia de la sección transversal de la viga.
El momento de inercia (I) depende de la forma de la sección transversal de la viga. Por ejemplo, para una sección rectangular de base b y altura h, I = b * h3 / 12. El eje neutro es la línea a lo largo de la sección transversal donde el esfuerzo es cero.
Supongamos que la viga tiene una sección rectangular de 100 mm de ancho (b) y 200 mm de alto (h). Entonces, I = (0.1 m * (0.2 m)3) / 12 = 6.67 x 10-5 m4. El esfuerzo máximo ocurre en la fibra más alejada del eje neutro, en y = 0.1 m. Por lo tanto, σ = (6562.5 Nm * 0.1 m) / (6.67 x 10-5 m4) = 9,839,580 Pa ≈ 9.84 MPa.
Paso 6: Calcular la deflexión (δ)
La deflexión (δ) es la cantidad que la viga se deforma bajo la carga. La fórmula para calcular la deflexión depende del tipo de carga, el tipo de apoyo y la longitud de la viga. Para una viga simplemente apoyada con una carga puntual en el centro, la deflexión máxima es: δ = (P * L3) / (48 * E * I), donde P es la carga puntual, L es la longitud de la viga, E es el módulo de Young del material de la viga, e I es el momento de inercia.

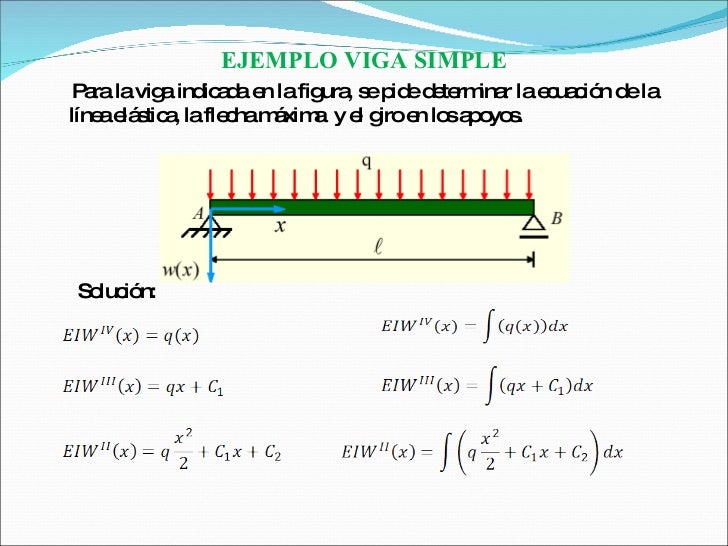

Para la carga distribuida uniforme, la deflexión máxima es: δ = (5 * w * L4) / (384 * E * I), donde w es la carga distribuida por unidad de longitud. Luego debe sumar los valores para dar la deflexión total.
Asumamos que la viga es de acero con un módulo de Young E = 200 GPa (200 x 109 Pa). Para la carga puntual: δP = (5000 N * (5 m)3) / (48 * 200 x 109 Pa * 6.67 x 10-5 m4) = 0.00195 m = 1.95 mm. Para la carga distribuida: δw = (5 * 100 N/m * (5 m)4) / (384 * 200 x 109 Pa * 6.67 x 10-5 m4) = 0.00012 m = 0.12 mm. Deflexión total: 1.95 mm + 0.12 mm = 2.07 mm.
Recuerda, este es un ejemplo simplificado. Los cálculos reales pueden ser más complejos, especialmente con geometrías y cargas más complicadas. Es crucial comprender los principios básicos y aplicar las ecuaciones correctamente.
