Calcular las cargas vivas y muertas es fundamental en el diseño estructural de cualquier edificación. Estas cargas representan el peso total que la estructura deberá soportar para asegurar su seguridad y durabilidad. Entender cómo calcularlas es crucial para arquitectos, ingenieros y cualquier persona involucrada en la construcción.
Carga Muerta (CM): Se refiere al peso de todos los elementos permanentes de la estructura. Es una carga estática y constante. Piensa en ella como el peso propio del edificio. Incluye:
- Pisos (concreto, baldosas, etc.)
- Paredes (ladrillo, yeso, paneles)
- Techos (tejas, impermeabilización)
- Columnas y vigas (acero, concreto)
- Instalaciones fijas (tuberías, cableado)
Carga Viva (CV): Es el peso de los elementos no permanentes que actúan sobre la estructura. Es una carga dinámica y variable. Considera el uso que se le dará al edificio. Incluye:
Must Read
- Personas
- Mobiliario (mesas, sillas, estanterías)
- Equipos (maquinaria, ordenadores)
- Materiales almacenados
- Carga de nieve (en regiones frías)

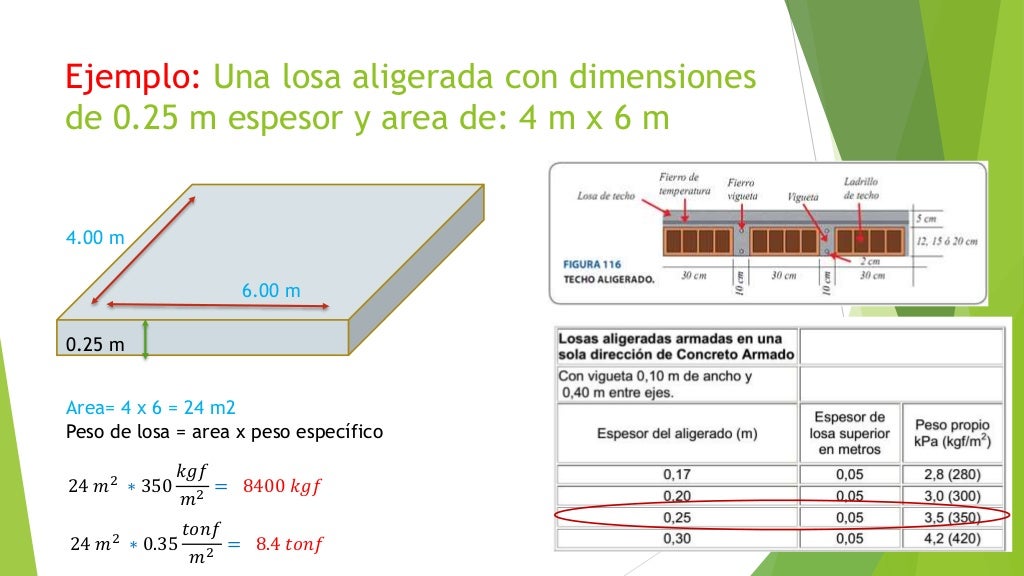

Cómo calcular la Carga Muerta:
- Identifica los materiales: Determina todos los materiales que componen la estructura.

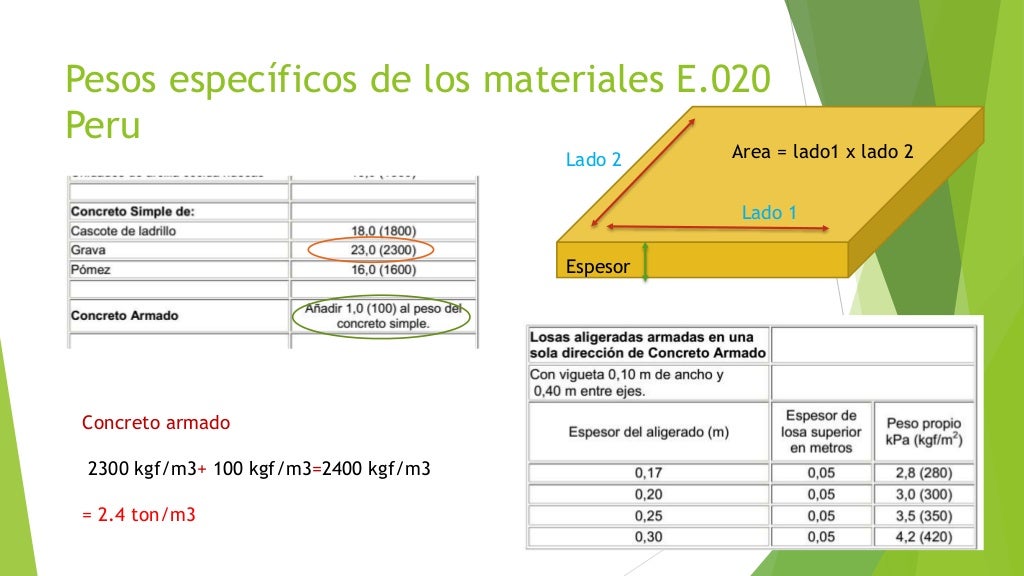

- Encuentra el peso específico: Consulta tablas de pesos específicos de los materiales de construcción (kg/m³ o kN/m³).
- Calcula el volumen: Determina el volumen de cada elemento estructural. Por ejemplo, el volumen de un muro es su largo x ancho x altura.
- Calcula el peso: Multiplica el volumen de cada elemento por su peso específico para obtener el peso de ese elemento.
- Suma los pesos: Suma los pesos de todos los elementos para obtener la Carga Muerta total.
Ejemplo: Un muro de ladrillo de 3m x 0.15m x 2.5m. Peso específico del ladrillo: 1800 kg/m³. Volumen: 3 x 0.15 x 2.5 = 1.125 m³. Peso: 1.125 m³ x 1800 kg/m³ = 2025 kg.

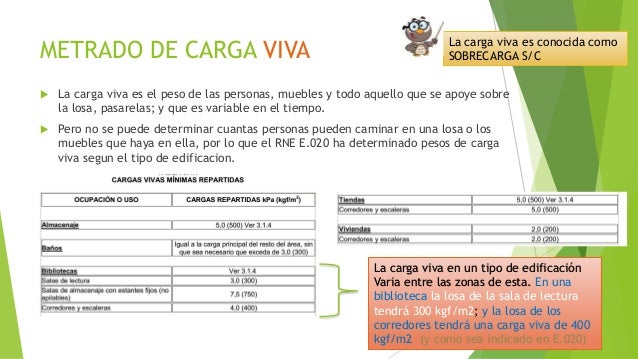

Cómo calcular la Carga Viva:
- Consulta las normas: Los códigos de construcción (como el Código Técnico de la Edificación en España) especifican las cargas vivas mínimas que deben considerarse para diferentes tipos de edificios (viviendas, oficinas, almacenes, etc.).
- Considera el uso: Analiza el uso específico del edificio y ajusta las cargas vivas según sea necesario. Por ejemplo, un archivo requiere una carga viva mayor que una vivienda.
Ejemplo: Una oficina puede tener una carga viva mínima de 250 kg/m² (especificado en el código). Si la superficie de la oficina es de 100 m², la Carga Viva total sería 250 kg/m² x 100 m² = 25000 kg.
Es crucial utilizar los valores correctos y aplicar los factores de seguridad adecuados, según las normativas locales, para garantizar la seguridad de la estructura. Siempre consulta con un profesional cualificado para realizar estos cálculos.
