Entender cómo abrir la ventana del osciloscopio en Proteus es fundamental para analizar las señales de tus circuitos simulados. El osciloscopio en Proteus es una herramienta virtual que te permite visualizar la variación de la tensión eléctrica en el tiempo. Esencialmente, actúa como un voltímetro gráfico que dibuja la forma de onda de una señal. Esto es crucial para depurar circuitos, identificar problemas y verificar el funcionamiento correcto de tus diseños electrónicos.
Pasos para Abrir y Utilizar el Osciloscopio en Proteus
Aquí te mostramos una guía rápida para acceder al osciloscopio y empezar a visualizar tus señales:
-
Paso 1: Seleccionar el Osciloscopio:
Must Read
En la barra de herramientas lateral izquierda de Proteus, busca el icono con forma de osciloscopio (generalmente bajo la sección de instrumentos virtuales). Haz clic en él para seleccionarlo. Si no lo encuentras, explora las diferentes secciones de la barra de herramientas. El nombre completo del instrumento es "Oscilloscope".
-
Paso 2: Colocar el Osciloscopio en el Esquema:

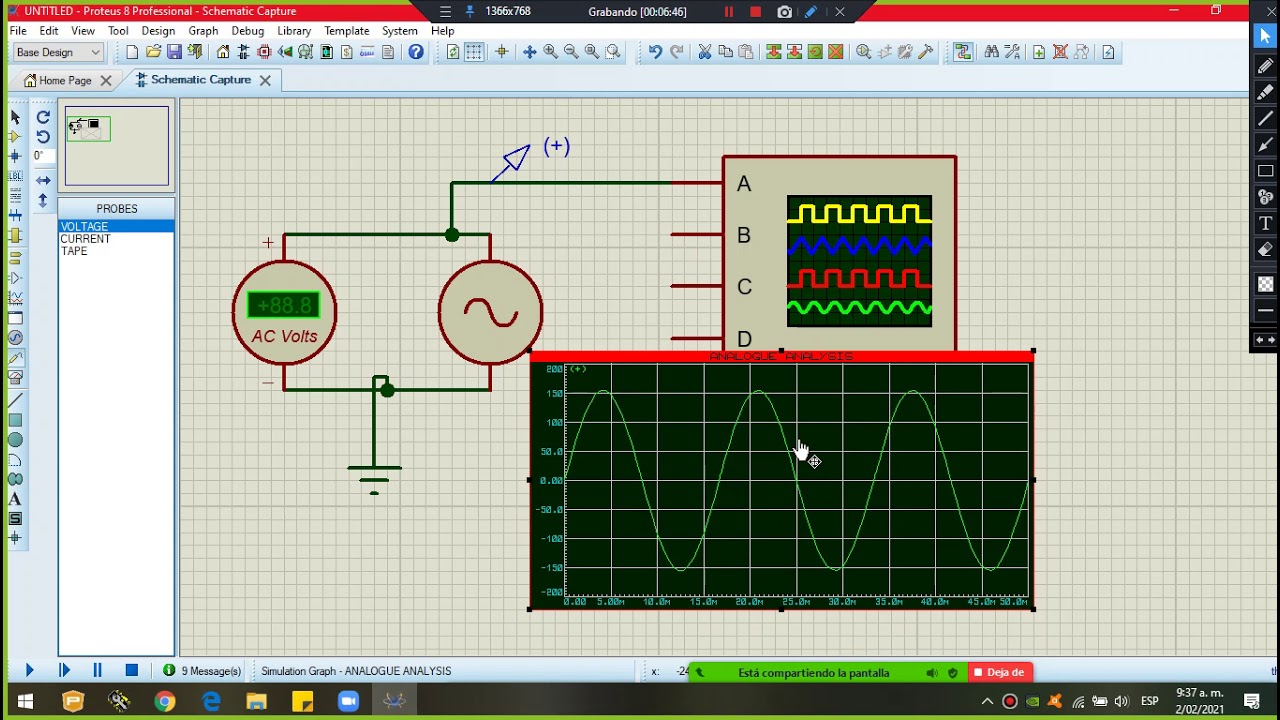

Osciloscopio En Proteus Youtube Haz clic en cualquier lugar del área de diseño de tu esquema para colocar el osciloscopio. Verás que el osciloscopio tiene varias entradas marcadas como "CHANNEL A", "CHANNEL B", etc. Estos son los canales donde conectarás los puntos de tu circuito que deseas analizar.
-
Paso 3: Conectar las Sondas:
Osciloscopio En Proteus Youtube Utiliza el cableado (wires) para conectar las entradas del osciloscopio a los nodos de tu circuito donde quieras medir la señal. Por ejemplo, conecta "CHANNEL A" a la salida de un amplificador y "GND" del osciloscopio a la tierra de tu circuito.
-
Paso 4: Iniciar la Simulación:
Curso Diseño de Placas en Proteus # 5 - Osciloscopio Simulación - YouTube Haz clic en el botón de "Play" (simulación) en la barra de herramientas superior de Proteus. Automáticamente, se abrirá la ventana del osciloscopio mostrando las señales capturadas por cada canal.
-
Paso 5: Ajustar la Escala y el Disparador:
Medida con Osciloscopio en PROTEUS - YouTube Utiliza los controles en la ventana del osciloscopio (perillas o botones) para ajustar la escala de tiempo (horizontal) y la escala de voltaje (vertical) para que la señal sea claramente visible. También, juega con el disparador (trigger) para estabilizar la señal y evitar que se mueva constantemente. Experimenta con los ajustes hasta obtener una visualización clara. Los controles típicos son "Time/Div" y "Volts/Div".
Ejemplo: Si deseas ver la señal de salida de un circuito inversor conectado a un generador de funciones, conecta el generador al inversor y luego conecta el canal A del osciloscopio a la salida del inversor. Ejecuta la simulación y ajusta la escala para ver la onda cuadrada invertida.
Recuerda que practicar es clave. Experimenta con diferentes circuitos y señales para familiarizarte con el uso del osciloscopio en Proteus. No dudes en consultar la documentación de Proteus para obtener información más detallada sobre las funciones avanzadas del osciloscopio.
