Vamos a explorar el mundo del dibujo isométrico en AutoCAD. Es una habilidad valiosa para representar objetos tridimensionales en un plano bidimensional.
¿Qué es el Dibujo Isométrico?
El dibujo isométrico es un tipo de proyección axonométrica. Muestra un objeto desde un ángulo que revela tres de sus lados simultáneamente. No utiliza perspectiva, lo que significa que las líneas paralelas permanecen paralelas, y las dimensiones se mantienen consistentes a lo largo del dibujo. Esto lo hace ideal para diseños técnicos donde la precisión es clave.
En un dibujo isométrico, los tres ejes principales se muestran a ángulos de 120 grados entre sí. Esto crea una representación visual que simula la profundidad, aunque técnicamente es un dibujo 2D. Imagina una esquina de un cubo vista directamente; eso es esencialmente lo que estás creando.
Must Read
Comandos Clave para Dibujar en Isométrico en AutoCAD
AutoCAD proporciona herramientas específicas para facilitar el dibujo isométrico. El comando más importante es probablemente el ajuste de rejilla y cursor isométrico.
Comando ISODRAFT: Este comando es la piedra angular para dibujar en isométrico en AutoCAD. Al escribir ISODRAFT en la línea de comandos y presionar Enter, puedes alternar entre los tres planos isométricos: Isoplane Left, Isoplane Top e Isoplane Right.
Ajuste de la rejilla isométrica: Para activar la rejilla isométrica, escribe SNAP en la línea de comandos y presiona Enter. En la ventana de configuración, busca la pestaña "Ajustar y rejilla" (Snap and Grid). Cambia el tipo de ajuste a "Ajuste Isométrico" (Isometric Snap). Verás que la rejilla cambia a una rejilla isométrica con los ejes a 30 y 150 grados.
Alternar planos isométricos: Una vez que la rejilla isométrica está activada, puedes alternar entre los planos isométricos con la tecla F5 o con la combinación de teclas Ctrl + E. Cada plano representa una vista diferente del objeto. Isoplane Left te permite dibujar en el plano izquierdo, Isoplane Right en el plano derecho y Isoplane Top en el plano superior.
Ejemplos Prácticos

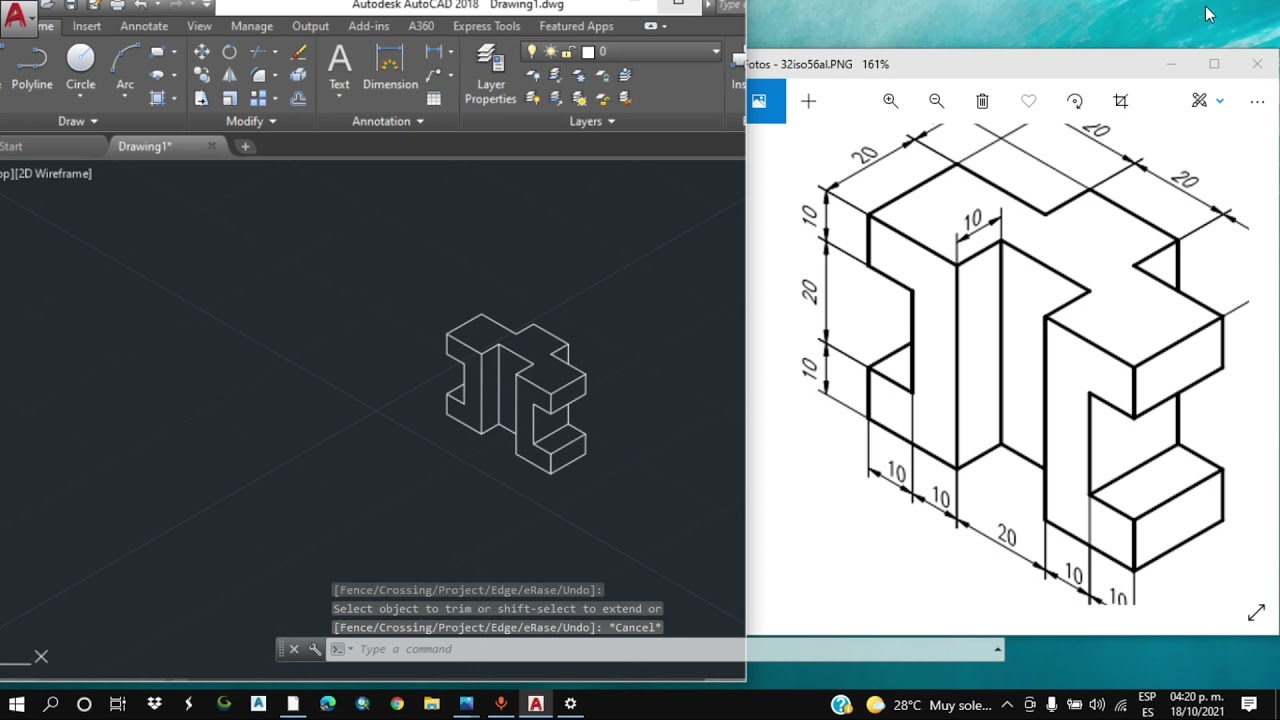

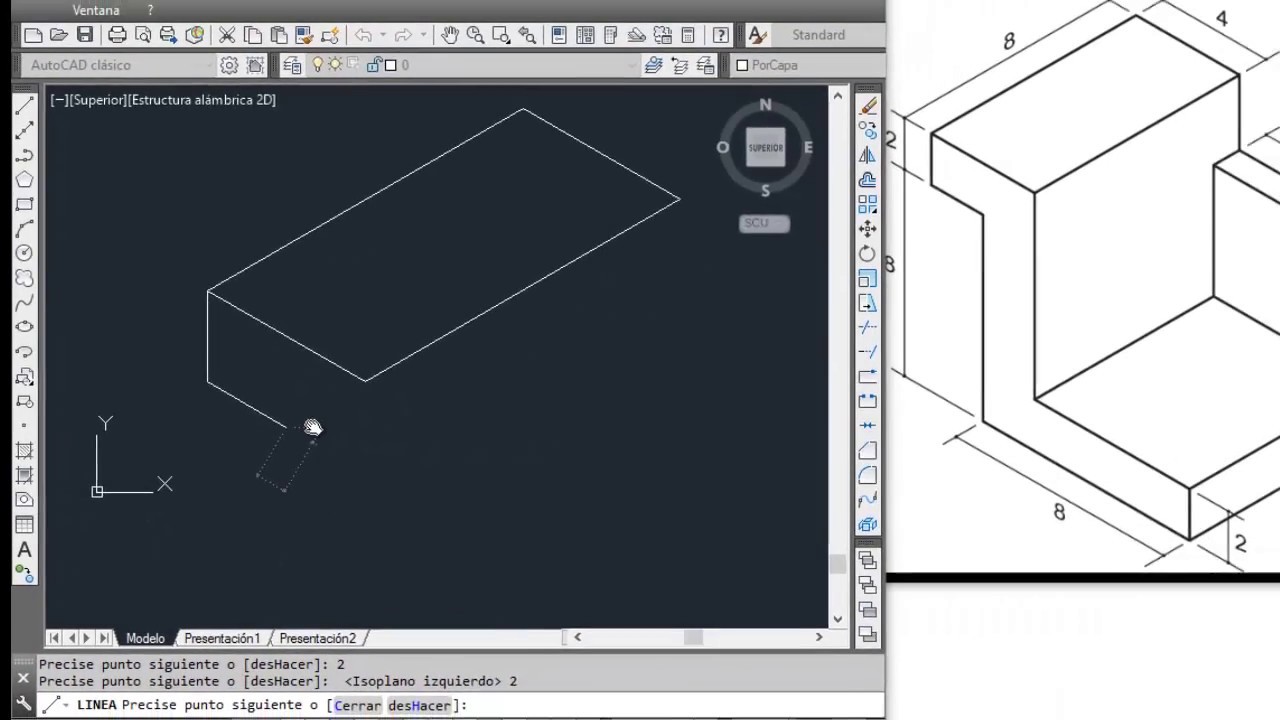

Imagina que quieres dibujar un cubo isométrico. Primero, activa la rejilla isométrica y el comando ISODRAFT. Selecciona Isoplane Left. Utiliza el comando LINE para dibujar una línea vertical. Luego, cambia a Isoplane Top y dibuja una línea horizontal que se extienda desde la parte superior de la línea vertical. Cambia a Isoplane Right y dibuja otra línea que se extienda desde la parte inferior de la línea vertical. Completa el cubo conectando las líneas. Recuerda que todas las líneas paralelas deben permanecer paralelas.
Otro ejemplo sería dibujar un cilindro isométrico. En este caso, necesitarás dibujar elipses. AutoCAD tiene un comando para esto dentro del modo isométrico. Después de activar la rejilla isométrica, usa el comando ELLIPSE y elige la opción ISOCIRCLE. Luego, especifica el centro del círculo y el radio. Repite este proceso para crear las bases del cilindro en los planos apropiados, y luego conecta las bases con líneas para completar el cilindro.
Aplicaciones Reales del Dibujo Isométrico
El dibujo isométrico se utiliza ampliamente en diversas industrias. Es común en la ingeniería, la arquitectura y el diseño de productos. Por ejemplo, se utiliza para crear diagramas de tuberías, planos de construcción y representaciones visuales de ensamblajes mecánicos.
En el diseño de videojuegos, el dibujo isométrico se utiliza para crear entornos 2D que simulan una perspectiva 3D. Muchos juegos clásicos, como SimCity 2000, utilizaban una perspectiva isométrica para crear una sensación de profundidad sin la complejidad del modelado 3D completo.
En la documentación técnica, los dibujos isométricos se utilizan para ilustrar instrucciones de ensamblaje, manuales de reparación y guías de usuario. La claridad y la precisión de los dibujos isométricos los hacen ideales para comunicar información compleja de manera efectiva. Al entender ISODRAFT, el ajuste de rejilla isométrica, y cómo alternar entre planos, el dibujo isométrico en AutoCAD se vuelve una herramienta accesible y poderosa.
