Hola, colegas educadores. Hoy exploraremos los coeficientes de Hazen-Williams. Estos son cruciales para comprender el flujo de agua en tuberías.
¿Qué son los Coeficientes de Hazen-Williams?
El coeficiente de Hazen-Williams, denotado como 'C', es un valor empírico. Este representa la rugosidad interna de una tubería. Influye directamente en la pérdida de carga por fricción al circular agua.
Un valor de C más alto indica una tubería más lisa. Esto significa menor fricción y mayor capacidad de flujo. Lo opuesto es cierto para valores de C más bajos.
Must Read
Valores Típicos y Materiales

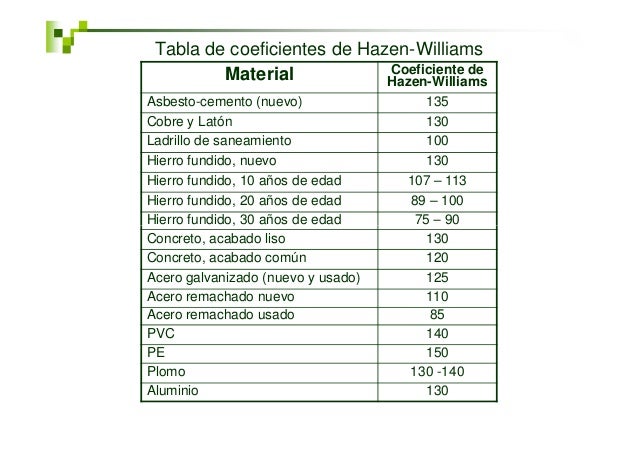

Diferentes materiales de tubería tienen diferentes valores de C. Por ejemplo, el acero nuevo puede tener un C de 130. El hierro fundido antiguo puede tener un C de 100 o menos.
Aquí hay algunos ejemplos comunes para que los uses en clase:
- Acero Nuevo: C = 130-140
- Hierro Fundido (Nuevo): C = 130-140
- Hierro Fundido (Antiguo): C = 60-120
- PVC: C = 140-150
Estos valores son aproximaciones. Las condiciones reales pueden variar según la edad de la tubería y la calidad del agua.
La Fórmula de Hazen-Williams
La ecuación de Hazen-Williams se usa para calcular la pérdida de carga. Es una fórmula empírica. Se usa específicamente para el flujo de agua en tuberías llenas.
La fórmula general (en unidades SI) es: V = k * C * R0.63 * S0.54 Donde:
- V es la velocidad del flujo.
- C es el coeficiente de Hazen-Williams.
- R es el radio hidráulico.
- S es la pendiente de la línea de energía.
- k es un factor de conversión (0.849 para unidades SI).
Adaptar esta fórmula para clase puede ser complejo. Enfócate en la relación entre C y la pérdida de carga.
Consejos para la Enseñanza
Usa analogías para explicar la rugosidad. Compara una tubería lisa con una carretera pavimentada. Compara una tubería rugosa con un camino de tierra.
Muestra ejemplos visuales de diferentes materiales de tubería. Esto ayuda a los estudiantes a conectar el coeficiente C con la realidad física. Discute cómo el tiempo afecta el valor de C debido a la corrosión y la acumulación de sedimentos.
Crea problemas de ejemplo sencillos. Pide a los estudiantes que comparen la pérdida de carga con diferentes valores de C. Esto refuerza la comprensión conceptual. Usar simulaciones interactivas puede hacer que el aprendizaje sea más atractivo.
Errores Comunes
Un error común es asumir que un C alto siempre es mejor. Si bien indica menor fricción, el material con un C alto puede no ser adecuado para todas las aplicaciones. Considera la durabilidad y el costo.
Otro error es olvidar que la fórmula de Hazen-Williams es empírica. No es universalmente aplicable. Es más precisa para ciertas condiciones de flujo y rangos de tubería.
Finalmente, algunos estudiantes confunden el coeficiente de Hazen-Williams con otros coeficientes de fricción. Aclara que es específico para el flujo de agua en tuberías y se basa en datos empíricos.
Haciendo el Tema Atractivo
Conecta el tema con aplicaciones del mundo real. Explora cómo los ingenieros usan los coeficientes de Hazen-Williams en el diseño de sistemas de distribución de agua. Investiga los desafíos de mantener la eficiencia de las tuberías antiguas.
Organiza un debate sobre el impacto de la selección de materiales de tubería en la sostenibilidad. Esto fomenta el pensamiento crítico y la conciencia ambiental. Incorpora estudios de caso de desastres relacionados con la infraestructura hídrica. Esto destaca la importancia del diseño y mantenimiento adecuados.
Considera un proyecto práctico. Pide a los estudiantes que investiguen los materiales de tubería utilizados en su comunidad. Luego, estimen los coeficientes de Hazen-Williams y evalúen el rendimiento del sistema.
Espero que esto te sea útil. ¡Mucha suerte enseñando sobre los coeficientes de Hazen-Williams!
