Hola colegas docentes. Hoy exploraremos un tema crucial en la mecánica de suelos: el coeficiente de curvatura (Cc) y el coeficiente de uniformidad (Cu).
Comprendiendo los Coeficientes: Cc y Cu
Estos coeficientes nos ayudan a describir la gradación de un suelo. ¿Qué es la gradación? Es la distribución de los tamaños de partículas dentro de una muestra de suelo. Los suelos pueden ser bien gradados, uniformemente gradados o pobremente gradados. Cc y Cu nos dan información cuantitativa sobre esta distribución.

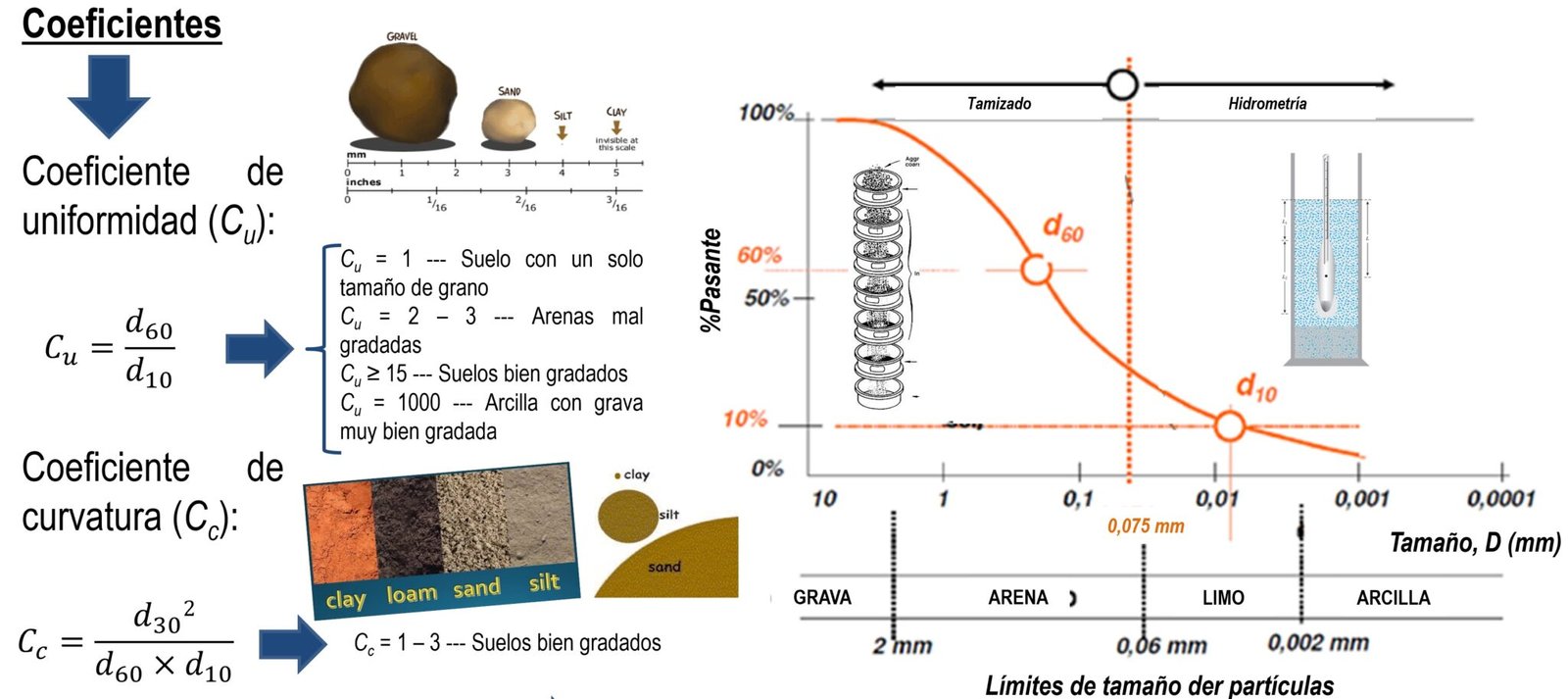

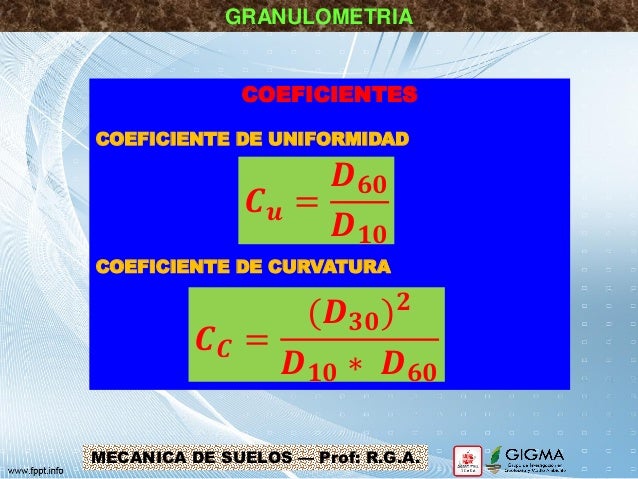

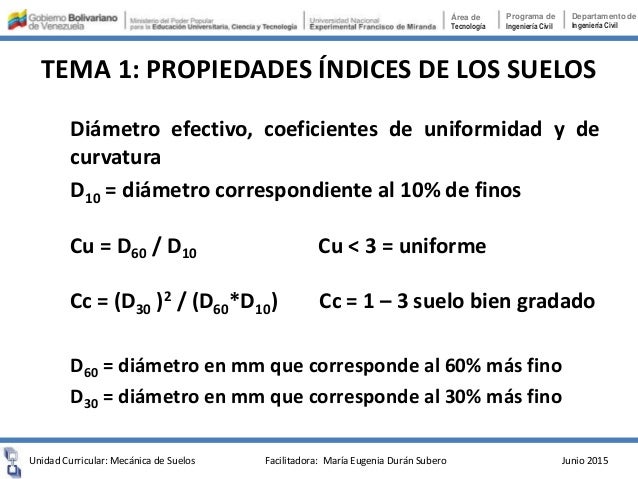

El coeficiente de uniformidad (Cu) indica el rango de tamaños de partículas presentes en el suelo. Se calcula como Cu = D60 / D10. D60 representa el tamaño de partícula donde el 60% del suelo es más fino que ese tamaño. D10 es el tamaño de partícula donde el 10% del suelo es más fino que ese tamaño. Un Cu alto sugiere una amplia gama de tamaños de partículas. Un Cu bajo sugiere que la mayoría de las partículas tienen tamaños similares.
Must Read

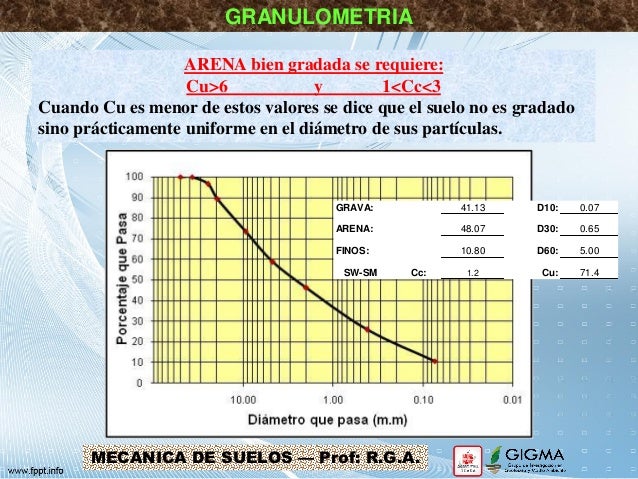

El coeficiente de curvatura (Cc) describe la "suavidad" de la curva granulométrica. Se calcula como Cc = (D30)^2 / (D10 * D60). D30 representa el tamaño de partícula donde el 30% del suelo es más fino que ese tamaño. Un valor de Cc entre 1 y 3 generalmente indica un suelo bien gradado. Valores fuera de este rango sugieren una gradación deficiente.
Implicaciones Prácticas
¿Por qué son importantes estos coeficientes? Influyen en las propiedades ingenieriles del suelo. Por ejemplo, un suelo bien gradado (alto Cu y Cc entre 1 y 3) tiende a ser más estable y tener mejor capacidad de soporte. Esto es vital para cimentaciones y obras de infraestructura.
Los suelos uniformemente gradados (bajo Cu) pueden ser más susceptibles a la erosión y la compactación. Conocer Cu y Cc ayuda a los ingenieros a tomar decisiones informadas sobre el uso del suelo.
Cómo Enseñar este Tema en Clase
Una manera efectiva de introducir el concepto es a través de ejemplos visuales. Muestre imágenes de diferentes tipos de suelo. Compare arenas bien gradadas con arenas uniformes.
Organice una actividad práctica. Permita a los estudiantes tamizar muestras de suelo. Pueden construir sus propias curvas granulométricas. Luego, calcularán Cu y Cc a partir de los datos obtenidos. ¡Esto hace que el aprendizaje sea más tangible y memorable!
Utilice analogías. Compare la gradación del suelo con una mezcla de frutos secos. Una mezcla con nueces de todos los tamaños está "bien gradada". Una mezcla solo con almendras es "uniformemente gradada".
Errores Comunes
Un error común es asumir que un Cu alto siempre significa un suelo "bueno". Si el Cc está fuera del rango adecuado (1-3), el suelo aún puede ser deficiente. Es crucial considerar ambos coeficientes.
Otro error es confundir los valores de D10, D30 y D60 con porcentajes. Recuerde que estos valores representan tamaños de partícula, no porcentajes.
Algunos estudiantes creen que estos coeficientes solo son relevantes para la ingeniería civil. Enfatice su importancia en agricultura, geología y otras disciplinas. La gradación del suelo afecta la permeabilidad, la retención de agua y la disponibilidad de nutrientes para las plantas.
Haciendo el Tema Atractivo
Conecte el tema con eventos del mundo real. Discuta cómo la mala gradación del suelo contribuyó a un deslizamiento de tierra. Explore cómo un buen diseño de mezclas de suelo mejoró la estabilidad de una carretera.
Invite a un ingeniero civil como orador invitado. Puede compartir su experiencia en el uso de estos coeficientes en proyectos reales. Esto proporciona a los estudiantes una perspectiva valiosa.
Cree un concurso. Desafíe a los estudiantes a identificar el tipo de suelo con la ayuda de los coeficientes. ¡Ofrezca un premio al equipo ganador!
Espero que estas sugerencias les sean útiles. ¡Hasta la próxima!
