En el mundo de las redes, la comunicación efectiva entre dispositivos es crucial. Para ello, el cableado estructurado juega un papel fundamental. Dentro de este, el cable UTP (Par Trenzado No Apantallado) es uno de los más comunes. Existen diferentes tipos de cableado UTP, y hoy nos centraremos en el "cable cruzado" y su código de colores específico.
¿Qué es un Cable UTP Cruzado?
Un cable UTP cruzado es un tipo especial de cable UTP que se utiliza para conectar dos dispositivos similares directamente. Por ejemplo, para conectar dos computadoras directamente entre sí, o dos switches antiguos. Su principal característica es que los hilos en cada extremo del cable no siguen el mismo orden, invirtiendo algunos pares para permitir la comunicación.
En un cable directo (el tipo más común), ambos extremos del cable tienen el mismo orden de los hilos según el estándar elegido. El cable cruzado, en cambio, "cruza" ciertos hilos para que la señal de transmisión (Tx) de un dispositivo se reciba en la entrada de recepción (Rx) del otro dispositivo. Esto evita la necesidad de un switch o hub intermedio.
Must Read
El Código de Colores: La Clave del Éxito
El código de colores en un cable UTP es un estándar que define el orden de los ocho hilos dentro del cable. Este código es esencial para asegurar que las conexiones se realicen correctamente. Existen dos estándares principales: T568A y T568B. Ambos son ampliamente utilizados, pero el cable cruzado implica una combinación específica de estos estándares.

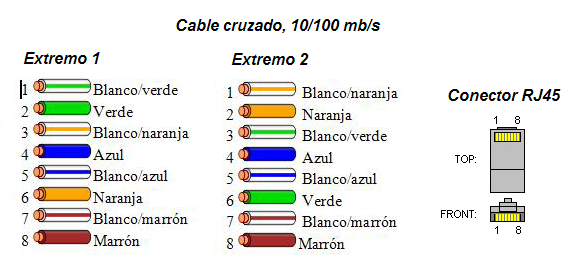

Para crear un cable cruzado, un extremo del cable debe seguir el estándar T568A, mientras que el otro extremo debe seguir el estándar T568B. Esta combinación es lo que permite la comunicación directa entre los dispositivos.
Desglose de los Códigos de Colores
Aquí está el desglose de los códigos de colores para T568A y T568B:
- T568A:
- Verde-Blanco
- Verde
- Naranja-Blanco
- Azul
- Azul-Blanco
- Naranja
- Marrón-Blanco
- Marrón
- T568B:
- Naranja-Blanco
- Naranja
- Verde-Blanco
- Azul
- Azul-Blanco
- Verde
- Marrón-Blanco
- Marrón
Para crear un cable cruzado, simplemente siga el estándar T568A en un extremo y el estándar T568B en el otro. Asegúrese de utilizar una crimpadora adecuada para fijar los conectores RJ45 a cada extremo del cable.
Ejemplo Práctico: Conectando Dos Computadoras Directamente
Imagina que tienes dos computadoras y quieres transferir archivos entre ellas sin usar internet ni una red local. En este caso, un cable UTP cruzado es la solución ideal. Crimpa un extremo del cable siguiendo el estándar T568A y el otro extremo siguiendo el estándar T568B. Conecta cada extremo a la tarjeta de red de cada computadora.
Después, necesitas configurar las direcciones IP de cada computadora manualmente. Asigna una dirección IP similar a ambas computadoras, pero con el último número diferente (por ejemplo, 192.168.1.1 y 192.168.1.2) y la misma máscara de subred (por ejemplo, 255.255.255.0). Una vez hecho esto, las computadoras deberían poder comunicarse y transferir archivos.
Aplicaciones Reales del Cable UTP Cruzado
Aunque menos común hoy en día debido a la capacidad de Auto-MDIX de los switches modernos (que detectan automáticamente el tipo de cable), el cable UTP cruzado todavía tiene aplicaciones. Se utiliza en laboratorios para configuraciones de red específicas. Es útil al configurar equipos antiguos que no soportan Auto-MDIX. También, en situaciones donde la seguridad impide el uso de una red compartida.
El cable UTP cruzado es una herramienta valiosa en el arsenal de cualquier profesional de redes. Aunque su uso ha disminuido, comprender su función y cómo construirlo sigue siendo un conocimiento importante. Conocer el código de colores y los estándares T568A y T568B es esencial para una correcta conexión de redes.
