Un codificador de 8 entradas y 3 salidas es un circuito digital que convierte una de ocho entradas activas en un código binario de tres bits. En esencia, identifica cuál de las ocho líneas de entrada está activa (en estado alto, generalmente) y genera el código binario correspondiente a esa entrada.
¿Cómo funciona? Imaginemos que tenemos 8 botones (entradas) numerados del 0 al 7. Solo uno de estos botones puede estar presionado (activo) a la vez. El codificador se encarga de determinar cuál es ese botón y generar el número binario que representa ese botón.
Proceso paso a paso:
Must Read
- Entradas: El codificador tiene 8 entradas, normalmente representadas como D0, D1, D2, D3, D4, D5, D6 y D7. Cada entrada corresponde a un valor decimal.
- Salidas: Tiene 3 salidas, representadas como A, B y C. Estas salidas representan el código binario del número decimal de la entrada activa.
- Actividad de la entrada: Solo una entrada está activa (en estado alto, por ejemplo, un valor de 1) en un momento dado. Todas las demás entradas están inactivas (en estado bajo, por ejemplo, un valor de 0).
- Generación del código binario: El codificador detecta cuál de las entradas está activa. Por ejemplo, si la entrada D5 está activa, el codificador genera el código binario correspondiente al número 5, que es 101. En este caso, la salida A sería 1, la salida B sería 0 y la salida C sería 1.
Ejemplo:
Si D3 es la única entrada activa, las salidas A, B y C serán 0, 1 y 1 respectivamente. Esto porque el número 3 en binario es 011.

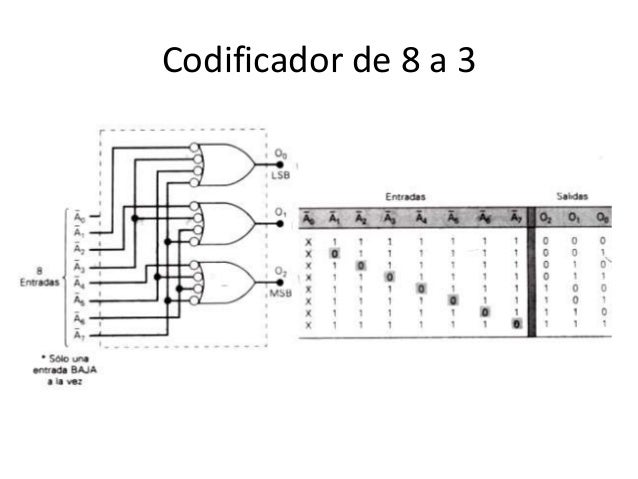

Tabla de verdad: La funcionalidad del codificador se puede representar mediante una tabla de verdad. Esta tabla muestra la relación entre las entradas y las salidas. Cada fila de la tabla representa una combinación de entradas, y las columnas muestran los valores correspondientes de las salidas A, B y C.
Usos: Los codificadores son útiles en diversas aplicaciones, como teclados, convertidores de datos y sistemas de selección. Por ejemplo, en un teclado, cada tecla corresponde a una entrada del codificador. Cuando se presiona una tecla, el codificador genera el código binario correspondiente a esa tecla, que luego se puede utilizar para procesar la información.
Prioridad: Algunos codificadores son de prioridad. Esto significa que si varias entradas están activas simultáneamente, el codificador dará prioridad a una de ellas (normalmente la de mayor valor). El codificador de prioridad genera el código binario correspondiente a la entrada de mayor prioridad.
En resumen, el codificador de 8 entradas y 3 salidas es un circuito simple pero fundamental en la electrónica digital que transforma una señal de una línea activa en su representación binaria.
