Un circuito paralelo es una configuración donde dos o más componentes están conectados a través de múltiples rutas, lo que permite que la corriente eléctrica se divida entre ellas. En este tipo de circuito, el voltaje es el mismo a través de cada componente, pero la corriente puede variar. Vamos a construir un circuito paralelo simple en un protoboard usando resistencias.
¿Qué es un Protoboard?
Un protoboard, también conocido como placa de pruebas, es una herramienta esencial para la creación de prototipos de circuitos electrónicos. Permite conectar componentes sin necesidad de soldadura. Tiene filas y columnas de agujeros interconectados internamente.
Generalmente, las filas están conectadas horizontalmente en grupos de cinco agujeros. Las columnas están conectadas verticalmente a lo largo de los bordes y se utilizan principalmente para la alimentación (positivo y negativo). Comprender cómo funciona la conectividad interna es crucial para armar circuitos correctamente.
Must Read
Componentes Necesarios
Para construir nuestro circuito, necesitaremos los siguientes componentes:
- Un protoboard
- Tres resistencias de diferentes valores (por ejemplo, 100Ω, 220Ω, y 330Ω)
- Cables de conexión (jumpers)
- Una fuente de alimentación (por ejemplo, una batería de 9V o una fuente de laboratorio)
- Un multímetro (opcional, pero útil para medir voltaje y corriente)

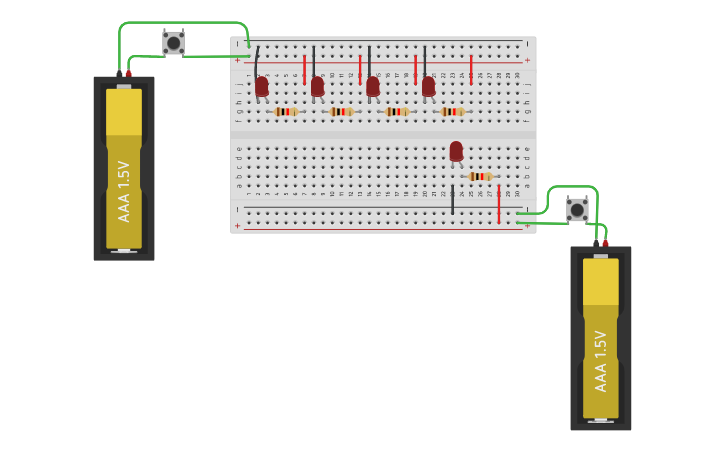

Pasos para Construir el Circuito Paralelo
Paso 1: Preparación del Protoboard. Inspecciona tu protoboard. Asegúrate de que no haya obstrucciones en los agujeros. Identifica las líneas de alimentación (positiva y negativa) en los bordes.
Paso 2: Conexión de las Resistencias. Inserta la primera resistencia (100Ω) en el protoboard. Asegúrate de que cada extremo de la resistencia esté en una fila diferente. Esto evitará un cortocircuito.
Repite este proceso para las otras dos resistencias (220Ω y 330Ω), insertándolas en filas separadas del protoboard, pero cerca de la primera resistencia. Es importante que las tres resistencias estén ubicadas una cerca de la otra para facilitar las conexiones paralelas.
Paso 3: Creación de la Conexión Paralela. Usa cables de conexión (jumpers) para conectar un extremo de cada resistencia a la misma fila en el protoboard. Esto creará un punto común. Luego, conecta los otros extremos de cada resistencia a otra fila común en el protoboard. Esto asegura que las tres resistencias estén conectadas en paralelo.
Paso 4: Conexión de la Fuente de Alimentación. Conecta un cable desde la fila común que contiene uno de los extremos de las resistencias a la línea positiva de alimentación del protoboard. Conecta otro cable desde la otra fila común de las resistencias a la línea negativa de alimentación del protoboard.
Paso 5: Aplicación de Voltaje. Conecta la fuente de alimentación (batería o fuente de laboratorio) a las líneas de alimentación del protoboard. Asegúrate de respetar la polaridad correcta (positivo con positivo y negativo con negativo). Una conexión incorrecta podría dañar la fuente de alimentación o los componentes.
Verificación y Medición (Opcional)

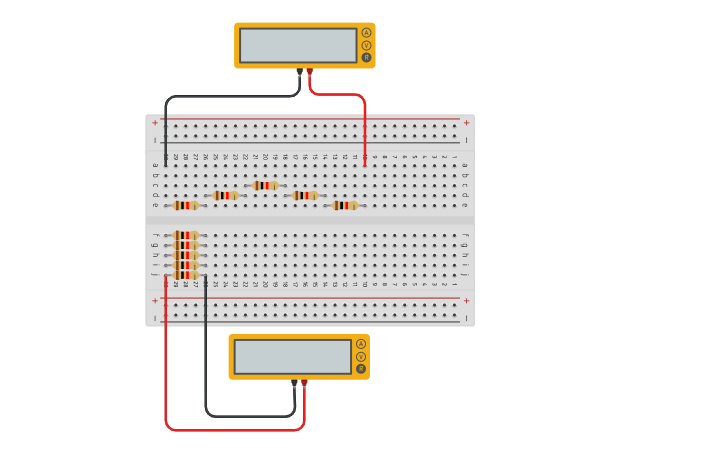

Puedes usar un multímetro para verificar que el voltaje sea el mismo a través de cada resistencia. Conecta las puntas del multímetro a los extremos de cada resistencia individualmente. Deberías obtener el mismo valor de voltaje en todas ellas.
También puedes medir la corriente que fluye a través de cada resistencia. Desconecta una de las resistencias del circuito. Conecta el multímetro en modo amperímetro en serie con la resistencia. La corriente total del circuito será la suma de las corrientes individuales a través de cada resistencia.
Aplicaciones Prácticas
Los circuitos paralelos son comunes en nuestros hogares. Por ejemplo, las luces y los electrodomésticos están conectados en paralelo para que puedan funcionar independientemente unos de otros. Si un electrodoméstico falla, los demás seguirán funcionando.
También se utilizan en sistemas de distribución de energía a gran escala para asegurar un suministro confiable de electricidad. El diseño de circuitos electrónicos complejos a menudo incluye configuraciones paralelas para distribuir la corriente y el voltaje de manera eficiente.
