Analicemos paso a paso cómo abordar el problema de un circuito integrado contador binario de 8 bits. Inicialmente, necesitamos definir qué entendemos por un "contador binario de 8 bits". Asumimos que se refiere a un circuito integrado (CI) que realiza el conteo en sistema binario y que tiene 8 salidas, representando los bits del 0 al 7.
El análisis comienza con la identificación del CI específico. ¿Qué número de parte tiene el CI? Buscar la hoja de datos (datasheet) es crucial. Esto nos da información precisa sobre su funcionamiento, pines, y características eléctricas. Necesitamos la hoja de datos.
Supongamos que el CI es un 74HC393, un contador binario ripple de 4 bits (doble) que podemos usar para construir uno de 8 bits. Si fuera otro CI, la lógica sería similar, pero los detalles variarían.
Must Read
Paso 1: Entendiendo la Hoja de Datos
Leer la hoja de datos del 74HC393. Identificar los pines de entrada de reloj (clock), reset (MR), y las salidas (QA a QD). Observar que tiene dos contadores de 4 bits independientes.
Entender cómo funciona el reset. Generalmente, al aplicar un nivel alto (VCC) al pin MR, el contador se reinicia a cero. El flanco (rising or falling edge) del clock que activa el conteo también es crucial. Algunos contadores cuentan en el flanco ascendente, otros en el descendente.
Paso 2: Conexión en Cascada
Para construir un contador de 8 bits a partir de dos contadores de 4 bits (como el 74HC393), se deben conectar en cascada. Esto significa que la salida del bit más significativo del primer contador (QD) se conecta a la entrada de reloj del segundo contador.
El primer contador cuenta desde 0 hasta 15. Al llegar a 15, la salida QD cambia, proporcionando un pulso al segundo contador. Este segundo contador incrementa su valor en 1 por cada 16 pulsos del primer contador. Así se logra el conteo de 8 bits.
Paso 3: Diseño del Circuito
Diseñar el circuito con los dos CIs. Conectar las alimentaciones (VCC y GND) a ambos CIs. Asegurarse de desacoplar la alimentación con un condensador cerámico de 0.1 uF cerca de cada CI. Esto reduce el ruido en la alimentación.
Conectar los pines de reset (MR) a una señal común. Normalmente, se conectan a VCC a través de una resistencia pull-up, y se lleva a GND para resetear el contador. Esto asegura un estado definido cuando el circuito se enciende.
Paso 4: Prueba y Depuración
Probar el circuito. Aplicar pulsos de reloj a la entrada del primer contador. Monitorear las salidas (QA a QD de ambos contadores) con un osciloscopio o con LEDs. Asegurarse de que el conteo sea correcto en binario.
Si el circuito no funciona correctamente, verificar las conexiones. Comprobar la hoja de datos nuevamente para asegurarse de que los pines estén conectados correctamente. Verificar la frecuencia del reloj. Una frecuencia demasiado alta puede causar problemas.
Paso 5: Optimización

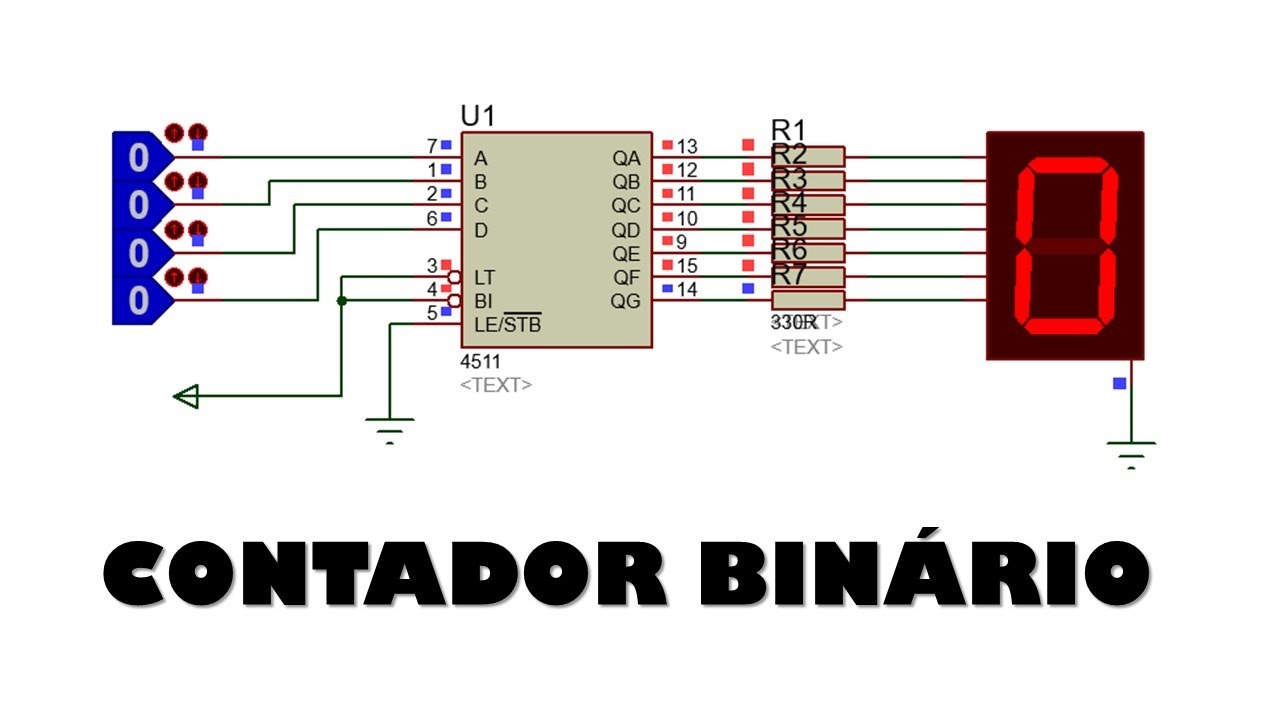

Considerar optimizaciones. Se puede usar un oscilador con un CI 555 para generar los pulsos de reloj automáticamente. Se puede agregar un decodificador BCD a 7 segmentos para mostrar el conteo en decimal en lugar de binario.
Evaluar la necesidad de buffers en las salidas. Si las salidas del contador van a controlar cargas grandes, usar buffers para evitar dañar el CI. Los buffers proporcionan mayor capacidad de corriente.
El análisis y solución de este problema requiere una comprensión clara de las hojas de datos, la lógica de los contadores binarios, y las técnicas de diseño de circuitos digitales. La depuración sistemática y las pruebas son esenciales para garantizar el correcto funcionamiento del circuito.
