Bienvenido al mundo del Circuito Generador de Pulsos 555 con Potenciómetro! Piensa en ello como el corazón de un metrónomo electrónico, o como el cerebro que controla el parpadeo de una luz.
Imagínate tener un interruptor que se enciende y se apaga automáticamente. Pero no un interruptor simple. Uno que puedes controlar la velocidad a la que se enciende y se apaga. Este es, en esencia, lo que hace el circuito 555.
Los Componentes Clave
El Circuito Integrado 555 es el componente principal. Es como un pequeño chip lleno de circuitos electrónicos. Su función es generar una señal que oscila entre dos estados: encendido (alto) y apagado (bajo).
Must Read
Ahora, considera el Potenciómetro. Es una resistencia variable. Piensa en él como el dial de volumen en una radio antigua. Girarlo cambia la resistencia eléctrica.
Los Resistores son como pequeños conductos de agua. Limitan el flujo de electricidad. Ayudan a controlar la velocidad de carga y descarga del capacitor.
Un Capacitor es como una pequeña batería recargable. Almacena energía eléctrica y luego la libera. Esto es crucial para el temporizador del 555.
Cómo Funciona: Una Analogía Acuática
Visualiza un tanque de agua (el capacitor). El agua entra al tanque a través de una tubería (el resistor). La velocidad a la que se llena el tanque depende del tamaño de la tubería.
El potenciómetro es como una válvula en la tubería. Puedes ajustar la válvula para permitir más o menos agua. Más agua significa que el tanque se llena más rápido. Menos agua, más lento.
Cuando el tanque se llena hasta cierto nivel, un desagüe se abre automáticamente (el 555 interno). El tanque se vacía. Cuando se vacía hasta cierto nivel, el desagüe se cierra y el ciclo comienza de nuevo.

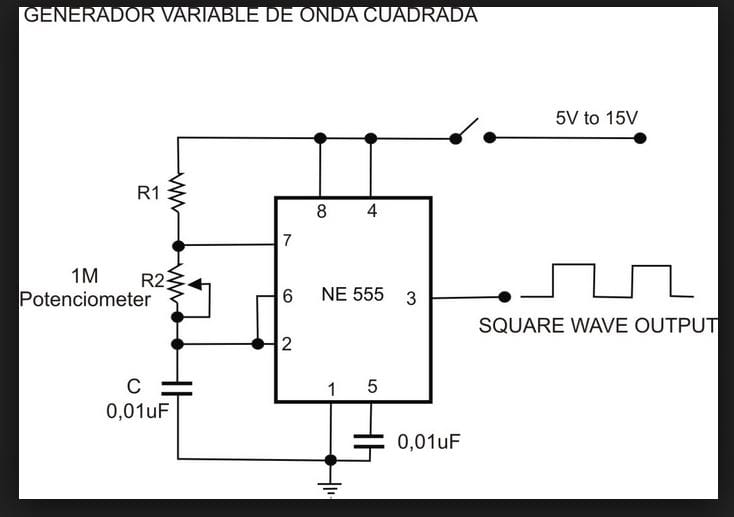

El 555 en Modo Astable
En este modo, el Circuito 555 genera pulsos de forma continua. No necesita una señal de inicio. Es como un reloj que siempre está funcionando.
El potenciómetro controla la velocidad a la que el capacitor se carga y descarga. Esto, a su vez, determina la frecuencia de los pulsos. Si giras el potenciómetro, cambia la velocidad con la que el "tanque" se llena y se vacía.
Más resistencia (girando el potenciómetro en una dirección) significa que el capacitor tarda más en cargarse y descargarse. Menos resistencia (girando en la otra dirección) significa que el capacitor se carga y descarga más rápido.

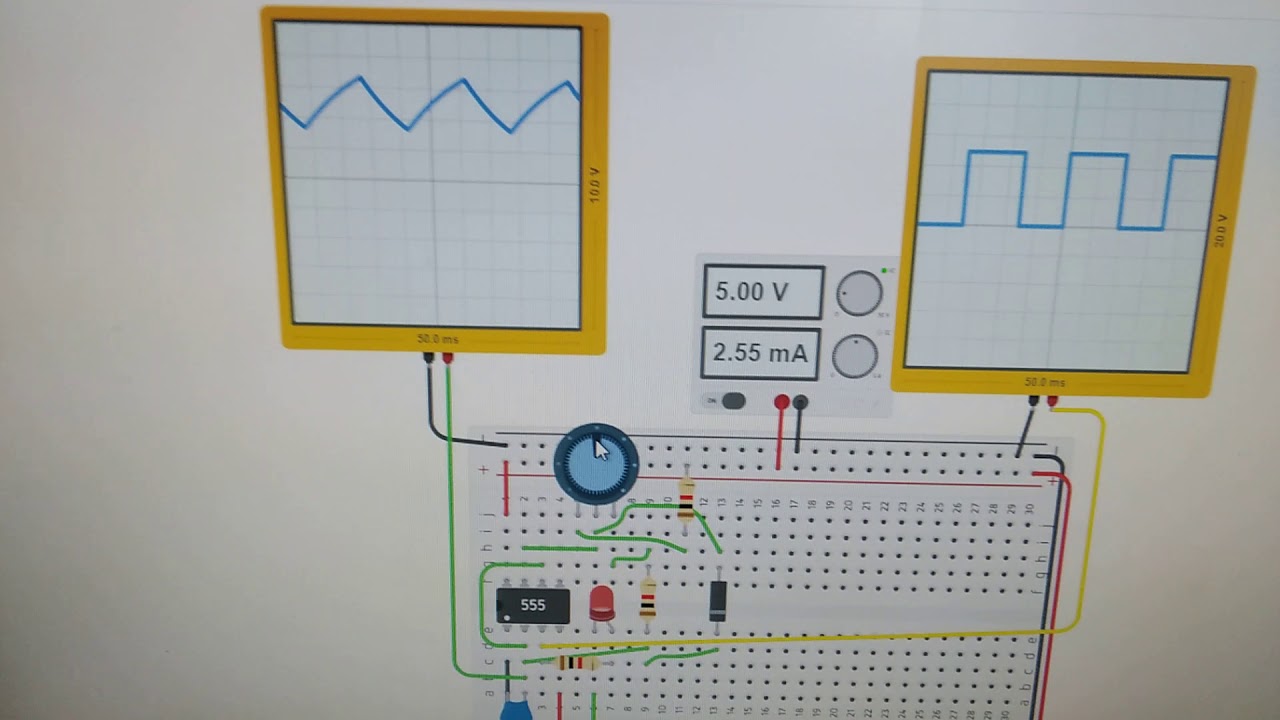

Visualizando la Señal de Salida
Imagina una gráfica. El eje horizontal representa el tiempo. El eje vertical representa el voltaje (encendido o apagado).
La señal de salida del 555 es una onda cuadrada. Es decir, salta instantáneamente de 0 voltios (apagado) a un voltaje alto (encendido) y luego de vuelta a 0 voltios.
La duración del tiempo que la señal está en alto (encendido) y en bajo (apagado) se puede controlar ajustando el potenciómetro. Así es como cambias la frecuencia de los pulsos.
Aplicaciones Prácticas
Este circuito se usa en muchas aplicaciones. Una aplicación común es en luces intermitentes. El 555 controla el tiempo que la luz está encendida y apagada, creando el efecto de parpadeo.
También se usa en generadores de tonos. La frecuencia de los pulsos determina el tono. Ajustando el potenciómetro, puedes cambiar el tono.
En resumen, el Circuito Generador de Pulsos 555 con Potenciómetro es una herramienta versátil. Permite generar señales de onda cuadrada con frecuencia ajustable. El potenciómetro es la clave para controlar la velocidad de la señal.
