Comprendiendo el Problema
Primero, necesitamos definir exactamente qué significa "Circuito En Serie En Protoboard Con Resistencias". Analizamos cada componente por separado. Circuito en serie implica que las resistencias estarán conectadas una tras otra. Una protoboard es una placa de pruebas para construir circuitos. Las resistencias son componentes que limitan el flujo de corriente.
Necesitamos saber el propósito del circuito. ¿Simplemente demostrar un circuito en serie? ¿Calcular la resistencia total? ¿Medir voltajes y corrientes? Clarificar el objetivo nos guía a la solución correcta. Especificar los valores de las resistencias es crucial.
Recopilando Información Relevante
Buscamos información sobre circuitos en serie. En un circuito en serie, la corriente es la misma a través de cada resistencia. La resistencia total es la suma de las resistencias individuales. El voltaje se divide entre las resistencias según su valor.
Must Read
Investigamos sobre el uso de la protoboard. La protoboard tiene filas y columnas conectadas internamente. Entender cómo están conectadas es esencial para construir el circuito correctamente. Los terminales de las resistencias deben insertarse en diferentes filas para crear conexiones.
Aprendemos a identificar los valores de las resistencias usando el código de colores. Cada color corresponde a un número. El orden de los colores indica el valor de la resistencia en ohms. También necesitamos una fuente de voltaje, como una batería o una fuente de alimentación.
Desarrollando Posibles Soluciones

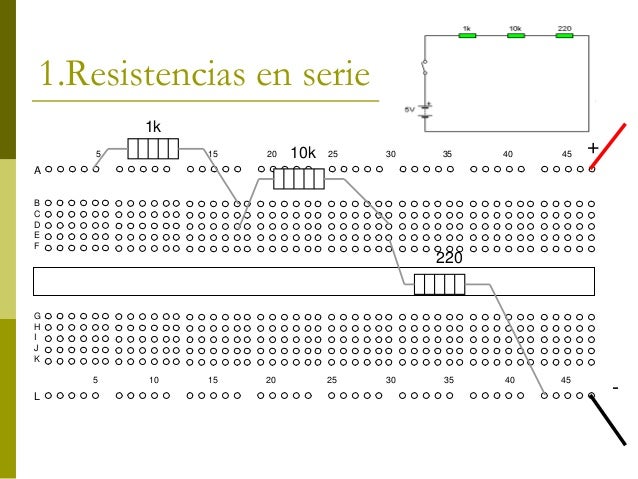

Una solución es construir el circuito físicamente en la protoboard. Conectamos una resistencia tras otra. Luego, conectamos el circuito a la fuente de voltaje. Medimos la corriente y el voltaje con un multímetro.

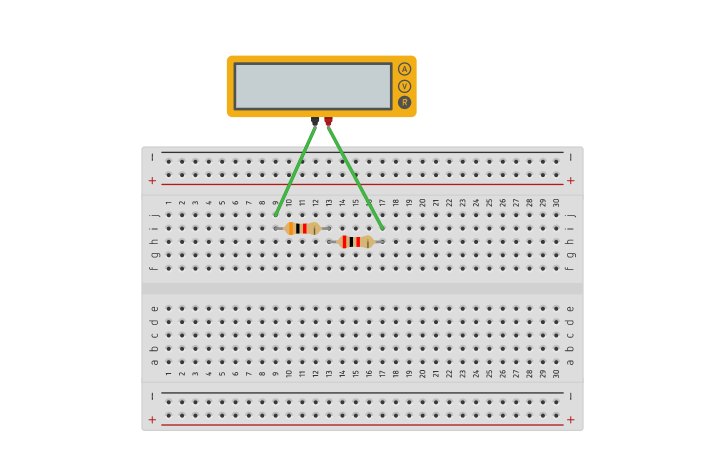

Otra solución es simular el circuito en un software de simulación electrónica. Usamos un software como LTspice o TINA-TI. Introducimos los valores de las resistencias y la fuente de voltaje. Simulamos el circuito para obtener los valores de corriente y voltaje.
Una tercera solución es calcular teóricamente los valores. Usamos la ley de Ohm (V=IR) y las propiedades de los circuitos en serie. Sumamos las resistencias para obtener la resistencia total. Calculamos la corriente usando la ley de Ohm. Calculamos el voltaje en cada resistencia usando la ley de Ohm.
Verificando la Respuesta Final
Si construimos el circuito físicamente, comparamos las mediciones con los cálculos teóricos. Los valores medidos deben ser cercanos a los valores calculados. Si hay diferencias, verificamos las conexiones y los valores de las resistencias.
Si simulamos el circuito, comparamos los resultados de la simulación con los cálculos teóricos. Los valores simulados deben ser cercanos a los valores calculados. Si hay diferencias, revisamos la configuración de la simulación.
En todos los casos, la suma de los voltajes en cada resistencia debe ser igual al voltaje de la fuente. Esto es una verificación de la ley de Kirchhoff para el voltaje. La corriente debe ser la misma en cada punto del circuito en serie.
