Un circuito eléctrico con dos fuentes de voltaje puede parecer intimidante al principio.
Sin embargo, entenderlo no es tan complicado como parece. Vamos a desglosarlo paso a paso para que lo puedas comprender fácilmente.
¿Qué es una Fuente de Voltaje?
Primero, recordemos qué es una fuente de voltaje. Es un componente que proporciona energía eléctrica a un circuito. Piensa en una batería o un enchufe de pared.
Must Read
La fuente de voltaje crea una diferencia de potencial eléctrico, medida en voltios (V). Esta diferencia de potencial impulsa la corriente eléctrica a través del circuito.
Es como una bomba que empuja agua a través de una tubería, donde el agua es la corriente y la presión es el voltaje.
Circuitos con Múltiples Fuentes
Un circuito puede tener más de una fuente de voltaje. Estas fuentes pueden estar conectadas de diferentes maneras: en serie o en paralelo. Cada configuración tiene sus propias características.
Entender la configuración es crucial para analizar el comportamiento del circuito.
Fuentes en Serie
Cuando las fuentes de voltaje están en serie, se conectan una tras otra, formando una cadena. La polaridad es importante aquí.
Si las polaridades están en la misma dirección (+ a -, + a -), los voltajes se suman. Por ejemplo, si tienes dos baterías de 1.5V en serie, el voltaje total será de 3V.
Si las polaridades están opuestas (+ a +, - a -), los voltajes se restan. Si tienes una batería de 5V y otra de 3V conectadas con polaridad opuesta, el voltaje neto será de 2V.
Ejemplo: Dos baterías de 9V conectadas en serie, con la polaridad correcta, alimentan un amplificador. El voltaje total es de 18V.
Fuentes en Paralelo
Cuando las fuentes de voltaje están en paralelo, se conectan entre los mismos dos puntos del circuito. En este caso, es muy importante que los voltajes sean iguales o muy similares.
Si los voltajes son diferentes, puede haber una gran corriente circulando entre las fuentes, lo que puede dañar los componentes.
Cuando los voltajes son iguales, la corriente total que puede suministrar el circuito aumenta. Piensa en ello como tener dos grifos llenando un balde: el balde se llena más rápido.
Ejemplo: Dos baterías de 12V conectadas en paralelo para alimentar un motor. El voltaje se mantiene en 12V, pero la duración de la batería se duplica.

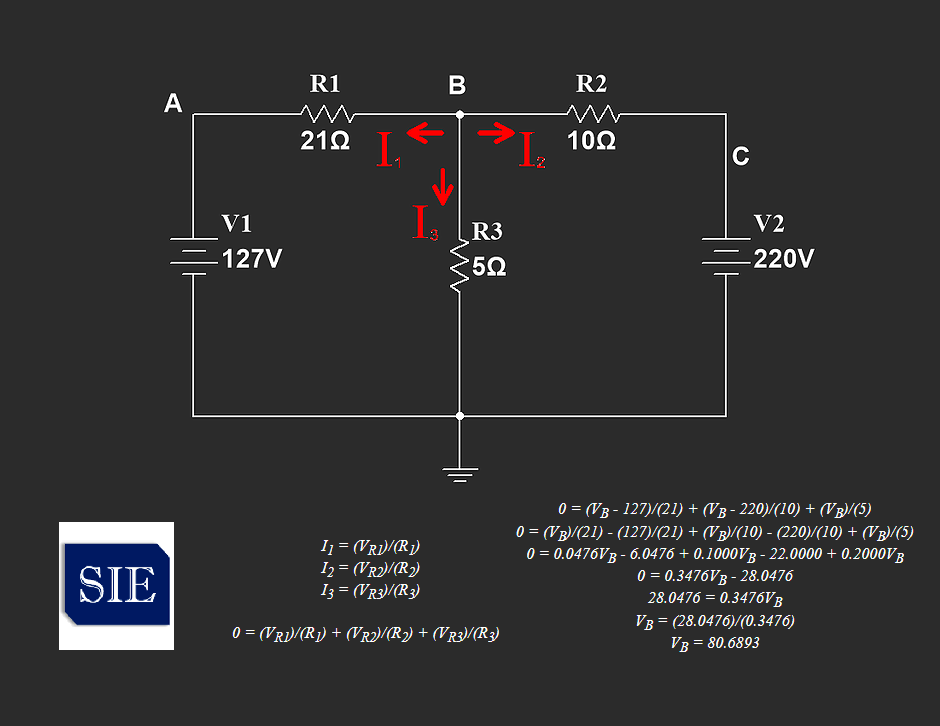

Análisis de Circuitos con Dos Fuentes
Analizar circuitos con dos fuentes requiere aplicar las leyes de Kirchhoff. Estas leyes son fundamentales para entender el comportamiento de la corriente y el voltaje en cualquier circuito.
La Ley de Corrientes de Kirchhoff (LCK) establece que la suma de las corrientes que entran en un nodo (punto de conexión) es igual a la suma de las corrientes que salen.
La Ley de Voltajes de Kirchhoff (LVK) establece que la suma de los voltajes alrededor de cualquier bucle cerrado en un circuito es igual a cero.
Estas leyes, combinadas con la Ley de Ohm (V=IR), te permiten calcular las corrientes y los voltajes en cada parte del circuito.
Aplicaciones Prácticas
Los circuitos con múltiples fuentes de voltaje se utilizan en una amplia variedad de aplicaciones.
Por ejemplo, en sistemas de energía solar, se pueden conectar varios paneles solares en serie y paralelo para aumentar tanto el voltaje como la corriente.
También se utilizan en sistemas de respaldo de energía (UPS) para garantizar que los equipos sigan funcionando incluso durante un corte de energía. Dos fuentes: la red eléctrica y la batería de respaldo.
Otro ejemplo es en dispositivos portátiles, donde varias celdas de batería se conectan para proporcionar la energía necesaria.
En conclusión, comprender los circuitos eléctricos con dos fuentes de voltaje es crucial en muchos campos de la ingeniería y la electrónica. Dominar los conceptos básicos te abrirá las puertas a un mundo de posibilidades.
