La Carta de Newmark es un método gráfico para calcular el aumento de esfuerzo vertical en el suelo debido a una carga aplicada en la superficie.
¿Qué significa esto?
Imagina que construyes un edificio. El peso del edificio es una carga. Esta carga ejerce presión sobre el suelo debajo. La Carta de Newmark nos ayuda a calcular cuánta presión extra siente el suelo en diferentes puntos profundos.
¿Cómo funciona la Carta de Newmark?
La Carta de Newmark es un diagrama con círculos concéntricos y líneas radiales. Cada sección de la carta representa una fracción del esfuerzo total aplicado.
Must Read
Pasos para usar la Carta:

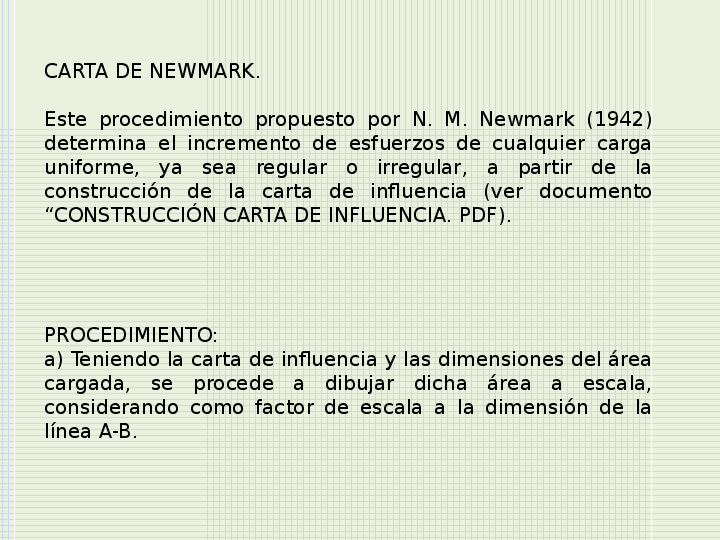

- Dibujar la forma de la carga a escala: Dibuja la forma del área cargada (por ejemplo, la base del edificio) en un papel. La escala se elige de manera que la distancia AB en la carta (que suele estar marcada) represente la profundidad a la que quieres calcular el esfuerzo. Por ejemplo, si quieres saber el esfuerzo a 5 metros de profundidad, haz que la distancia AB en el dibujo represente esos 5 metros.
- Colocar el dibujo sobre la carta: Coloca el dibujo del área cargada sobre la carta de Newmark. El punto donde quieres calcular el esfuerzo debe estar en el centro de la carta.
- Contar los elementos dentro de la forma: Cuenta cuántos elementos (secciones delimitadas por los círculos y radios) de la carta están dentro del dibujo del área cargada. Si un elemento está parcialmente dentro, estima la fracción.
- Calcular el aumento de esfuerzo: Usa la siguiente fórmula:
Δσ = I * q * N
Donde:- Δσ es el aumento de esfuerzo vertical.
- I es el factor de influencia de la carta (generalmente 0.005 o 0.01, dependiendo de la carta). Este valor suele estar indicado en la carta.
- q es la carga aplicada por unidad de área (por ejemplo, la presión que ejerce el edificio).
- N es el número de elementos contados.
Ejemplo sencillo:
Supongamos que tienes un área cargada rectangular. Dibujas la forma a escala y la colocas sobre la Carta de Newmark. Cuentas 20 elementos dentro del rectángulo. La carga aplicada (q) es de 100 kPa (kilo pascales), y el factor de influencia (I) es 0.005. Entonces, el aumento de esfuerzo (Δσ) es:
Δσ = 0.005 * 100 kPa * 20 = 10 kPa
Esto significa que, a la profundidad considerada, el suelo siente una presión adicional de 10 kPa debido al peso del área cargada.
¿Por qué es útil?
La Carta de Newmark es útil para:
- Diseño de cimentaciones: Para asegurar que el suelo pueda soportar el peso de un edificio sin hundirse demasiado.
- Análisis de estabilidad de taludes: Para evaluar cómo las cargas afectan la estabilidad de laderas.
- Cálculo de asentamientos: Para predecir cuánto se hundirá el suelo bajo una carga.
Aunque existen métodos numéricos más precisos, la Carta de Newmark ofrece una manera rápida y visual de estimar el aumento de esfuerzo en el suelo. Es una herramienta fundamental en la mecánica de suelos.
