El control PID (Proporcional, Integral, Derivativo) es un mecanismo de control por retroalimentación ampliamente utilizado en la industria. Su propósito principal es mantener una variable de proceso (como temperatura, presión o velocidad) en un valor deseado, conocido como punto de ajuste o setpoint. En esencia, un controlador PID ajusta una salida basándose en la diferencia entre la variable medida y el punto de ajuste.

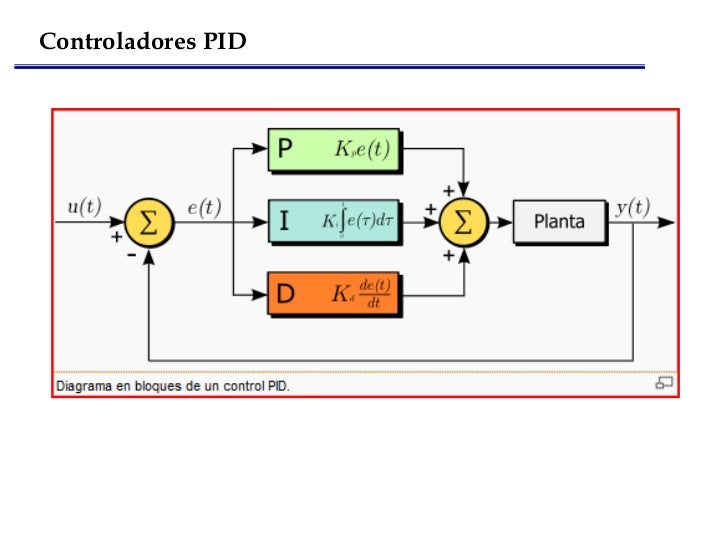

Ahora, veamos los componentes individualmente:
Control Proporcional (P): Este término produce un cambio en la salida del controlador que es proporcional al error (la diferencia entre la variable medida y el punto de ajuste). Un error mayor resulta en una corrección mayor. Por ejemplo, si la temperatura es muy baja, el controlador proporcional aumenta la potencia de la resistencia calefactora proporcionalmente a lo lejos que esté del objetivo. Si la temperatura está cerca, la potencia aumenta menos.
Must Read
Control Integral (I): El control integral se encarga de eliminar el error en estado estacionario, es decir, el error que persiste con el control proporcional solamente. El control integral acumula el error a lo largo del tiempo y ajusta la salida del controlador hasta que el error sea cero. Imagina que con el control proporcional la temperatura se estabiliza un poco por debajo del punto de ajuste. El control integral seguirá aumentando la potencia gradualmente hasta alcanzar el valor deseado.
Control Derivativo (D): El control derivativo responde a la tasa de cambio del error. Intenta predecir el futuro comportamiento del error y aplicar una corrección antes de que el error se vuelva demasiado grande. Esto mejora la estabilidad del sistema y reduce la oscilación. Si la temperatura está subiendo rápidamente hacia el punto de ajuste, el control derivativo podría reducir la potencia para evitar que se sobrepase.

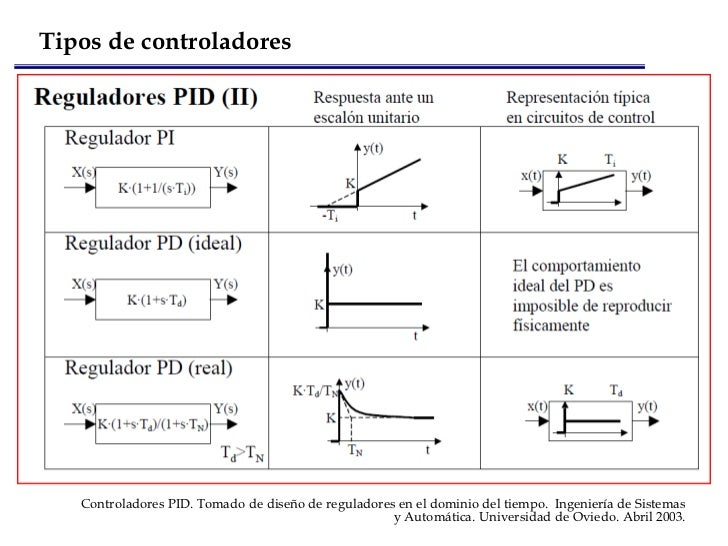

Un controlador PI usa solamente los términos Proporcional e Integral, mientras que un PD usa Proporcional y Derivativo. El PID los combina todos.
Aplicaciones prácticas: Los controladores PID se encuentran en todas partes. Desde el control de la temperatura en un horno, la velocidad de un motor, hasta el mantenimiento de la altitud de un dron. Si alguna vez has ajustado el termostato de tu casa, has interactuado, de alguna manera, con un sistema controlado por PID. Entender sus componentes te ayudará a comprender mejor cómo funcionan muchos sistemas automatizados que te rodean.
