La cantidad de cables en tubería conduit, o la capacidad de llenado, se refiere al número máximo de conductores permitidos dentro de un conduit o tubo. Exceder este límite puede provocar sobrecalentamiento, dañar el aislamiento de los cables y dificultar la instalación y el mantenimiento.
La principal razón para limitar la cantidad de cables es la disipación del calor. Los cables generan calor al pasar la corriente eléctrica. Si hay demasiados cables en un espacio confinado, el calor no puede disiparse adecuadamente, lo que aumenta la temperatura de los cables y puede causar problemas. La normativa eléctrica, como el Código Eléctrico Nacional (NEC), establece reglas específicas para evitar estos problemas.
Las reglas de llenado del conduit dependen de varios factores:
Must Read
- El tamaño del conduit: Conductos más grandes pueden acomodar más cables.
- El tipo de cable: El tamaño y tipo de aislamiento del cable influyen en el espacio que ocupa.
- El número de conductores: La formula cambia si hay solo dos cables, o más de dos.

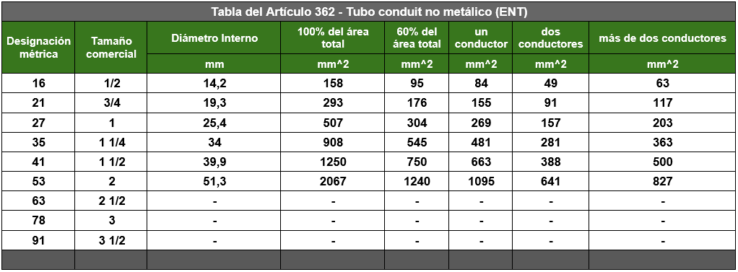

Para determinar la cantidad permitida, se usan tablas de llenado proporcionadas por el NEC (o el código eléctrico local). Estas tablas dan el porcentaje máximo de área de la sección transversal del conduit que puede estar ocupada por los cables. Por ejemplo, si un conduit tiene un área total de 1 pulgada cuadrada y la tabla permite un llenado máximo del 40%, entonces el área total combinada de todos los cables no debe exceder 0.4 pulgadas cuadradas.
Ejemplo práctico: Imagina que estás instalando un circuito para una nueva lámpara en tu casa. Antes de pasar los cables por el conduit, debes consultar las tablas para asegurarte de que el tamaño del conduit que estás utilizando es suficiente para el número y tipo de cables que necesitas. Ignorar estas reglas puede resultar en un trabajo inseguro y potencialmente peligroso. Verificar la normativa local es crucial para garantizar una instalación segura y conforme.
