Vamos a calcular el campo magnético de un solenoide.
Paso 1: Entender el Solenoide

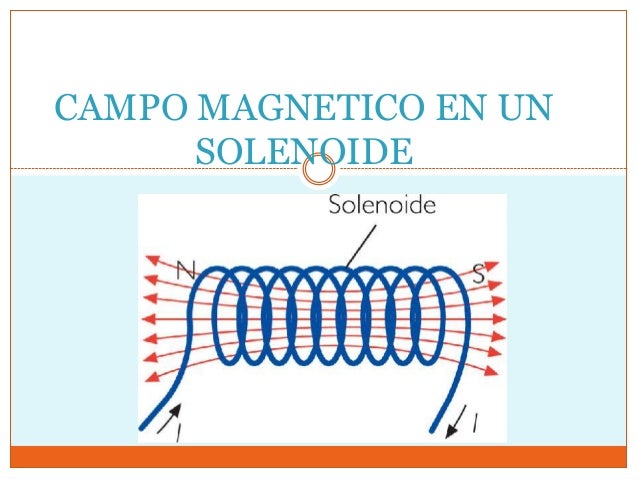

Un solenoide es una bobina de alambre enrollada en forma de hélice. Imagina un resorte largo hecho de cable conductor. Cuando la corriente eléctrica fluye a través de este alambre, se genera un campo magnético. Este campo es aproximadamente uniforme dentro del solenoide y débil fuera de él.
Paso 2: Ley de Ampère
Usaremos la Ley de Ampère para calcular el campo magnético. Esta ley relaciona la integral de línea del campo magnético alrededor de un lazo cerrado con la corriente eléctrica que atraviesa ese lazo. La fórmula es: ∮ B ⋅ dl = μ₀Ienc, donde B es el campo magnético, dl es un pequeño segmento del lazo, μ₀ es la permeabilidad del vacío, e Ienc es la corriente encerrada por el lazo.
Must Read
Paso 3: Elegir un Lazo Amperiano
Necesitamos elegir un lazo (o camino) imaginario para aplicar la Ley de Ampère. Para un solenoide, elegimos un rectángulo. Este rectángulo tiene un lado dentro del solenoide y paralelo al eje, y otro lado fuera del solenoide.
Los otros dos lados del rectángulo son perpendiculares al eje del solenoide, conectando los lados interior y exterior. La elección de este lazo simplifica los cálculos.
Paso 4: Calcular la Integral de Línea
Dividimos la integral de línea en cuatro partes, correspondientes a los cuatro lados del rectángulo. Llamemos a los lados 1, 2, 3 y 4.
Lado 1: Está dentro del solenoide y es paralelo al campo magnético. La integral es simplemente B * L, donde L es la longitud del lado. Asumimos que el campo magnético B es constante dentro del solenoide.
Lado 2: Es perpendicular al campo magnético. La integral es cero porque el producto punto B ⋅ dl es cero.
Lado 3: Está fuera del solenoide. El campo magnético es muy débil (aproximadamente cero) fuera del solenoide, así que la integral es aproximadamente cero.
Lado 4: Es perpendicular al campo magnético. La integral es cero porque el producto punto B ⋅ dl es cero.
Entonces, la integral total es aproximadamente B * L.
Paso 5: Calcular la Corriente Encerrada
La corriente encerrada por el lazo amperiano es igual al número de espiras dentro del lazo multiplicado por la corriente que fluye por cada espira. Si n es el número de espiras por unidad de longitud (densidad de espiras), entonces el número de espiras dentro del lazo es n * L. Si *I es la corriente en cada espira, la corriente total encerrada es n * L* * I.
Paso 6: Aplicar la Ley de Ampère y Resolver
Ahora, igualamos la integral de línea con μ₀ por la corriente encerrada: B * L = μ₀ * n * L * I.
Podemos cancelar la longitud *L de ambos lados. Esto nos da: B = μ₀ * n * I.
Paso 7: El Resultado Final
El campo magnético dentro de un solenoide ideal es: B = μ₀nI. Donde μ₀ es la permeabilidad del vacío (4π × 10⁻⁷ T⋅m/A), n es la densidad de espiras (número de espiras por metro), e I es la corriente en cada espira.
Este resultado muestra que el campo magnético dentro del solenoide es uniforme y directamente proporcional a la densidad de espiras y a la corriente.
