El cálculo del Centro de Rigidez (CR) de un edificio es crucial para evaluar su comportamiento ante fuerzas laterales, como las sísmicas o el del viento. Este proceso implica una serie de pasos lógicos y sistemáticos.
1. Comprender el Problema
Primero, define claramente el objetivo: determinar la ubicación del CR en planta del edificio. Esto implica entender que el CR es el punto donde la fuerza lateral aplicada no causa rotación en la estructura. Visualiza el edificio y sus elementos resistentes.
2. Recopilar Información Relevante
Reúne los planos arquitectónicos y estructurales del edificio. Necesitas las dimensiones de los muros, columnas, y otros elementos resistentes a fuerzas laterales. Obtén las propiedades del material (módulo de elasticidad, E) de los elementos estructurales.
Must Read
3. Desarrollar una Solución: Análisis Manual
Considera inicialmente un método simplificado, adecuado para edificios regulares. Calcula la rigidez lateral de cada elemento resistente (muros, columnas, etc.) en cada dirección principal (X e Y). La rigidez lateral (K) depende de la geometría y las propiedades del material del elemento.
Por ejemplo, para un muro rectangular, la rigidez K puede ser proporcional a (E * A / L), donde A es el área de la sección transversal y L es la longitud del muro. Determina el centroide de cada elemento resistente. Estos centroides serán las referencias para calcular el CR.
Calcula la rigidez total en cada dirección. Suma las rigideces de todos los elementos resistentes en la dirección X (Kx) y en la dirección Y (Ky). Estas son las rigideces globales del edificio en cada dirección.

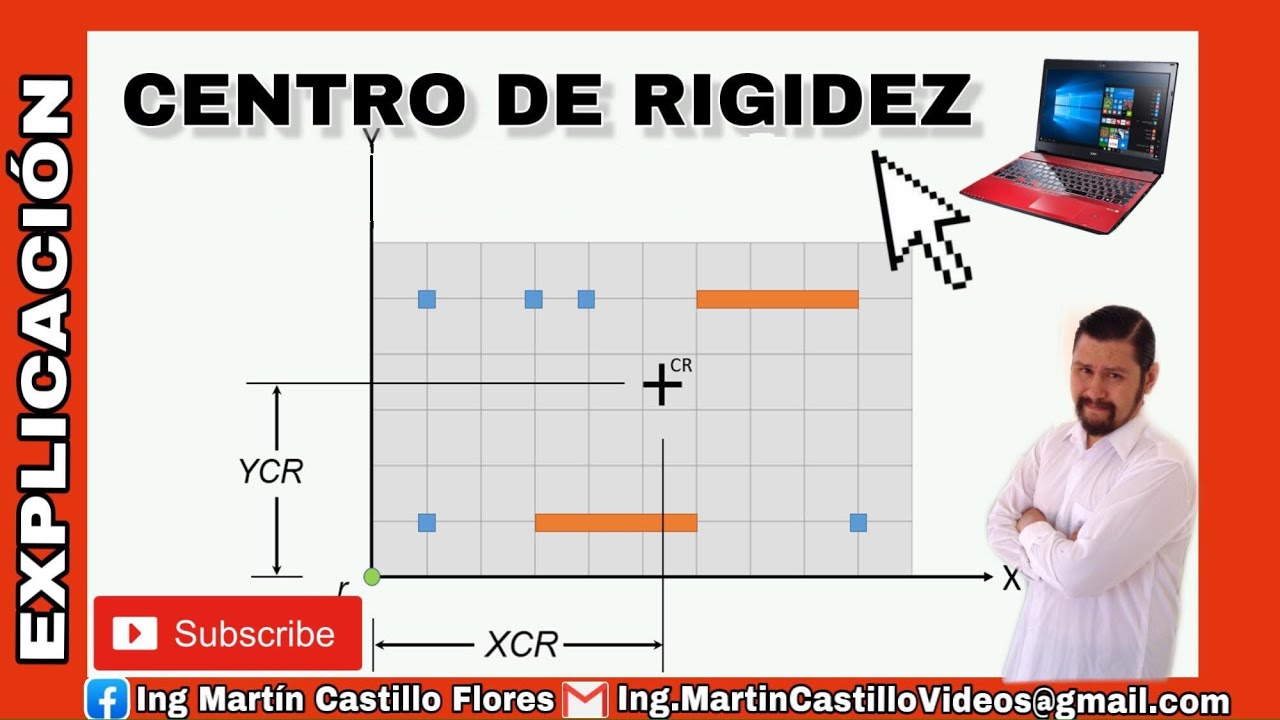

4. Calcular la Ubicación del Centro de Rigidez

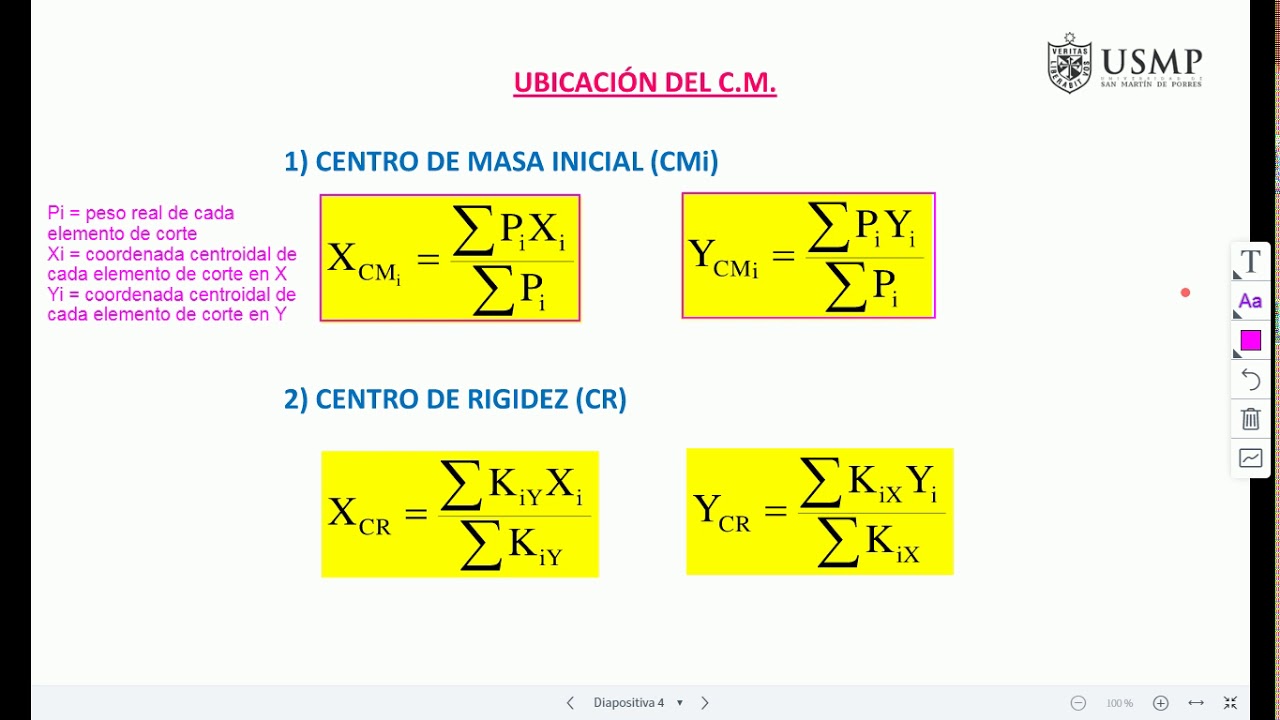

Calcula la coordenada X del CR (Xcr) multiplicando la rigidez de cada elemento resistente en la dirección Y por su coordenada X, sumando estos productos y dividiendo por la rigidez total en la dirección Y (Ky). La fórmula es: Xcr = Σ (Kyi * Xi) / Ky, donde Kyi es la rigidez del elemento i en la dirección Y y Xi es su coordenada X.
Similarmente, calcula la coordenada Y del CR (Ycr) multiplicando la rigidez de cada elemento resistente en la dirección X por su coordenada Y, sumando estos productos y dividiendo por la rigidez total en la dirección X (Kx). La fórmula es: Ycr = Σ (Kxi * Yi) / Kx, donde Kxi es la rigidez del elemento i en la dirección X y Yi es su coordenada Y.
5. Desarrollar una Solución: Uso de Software
Alternativamente, utiliza un software de análisis estructural (SAP2000, ETABS, etc.). Modelar el edificio con precisión, incluyendo todos los elementos resistentes. Definir las propiedades de los materiales y las secciones de los elementos.
Aplicar una carga lateral unitaria en cada dirección (X e Y). El software calculará el desplazamiento y la rotación del edificio. La ubicación del CR se determina observando el punto donde la aplicación de la carga lateral no induce rotación.

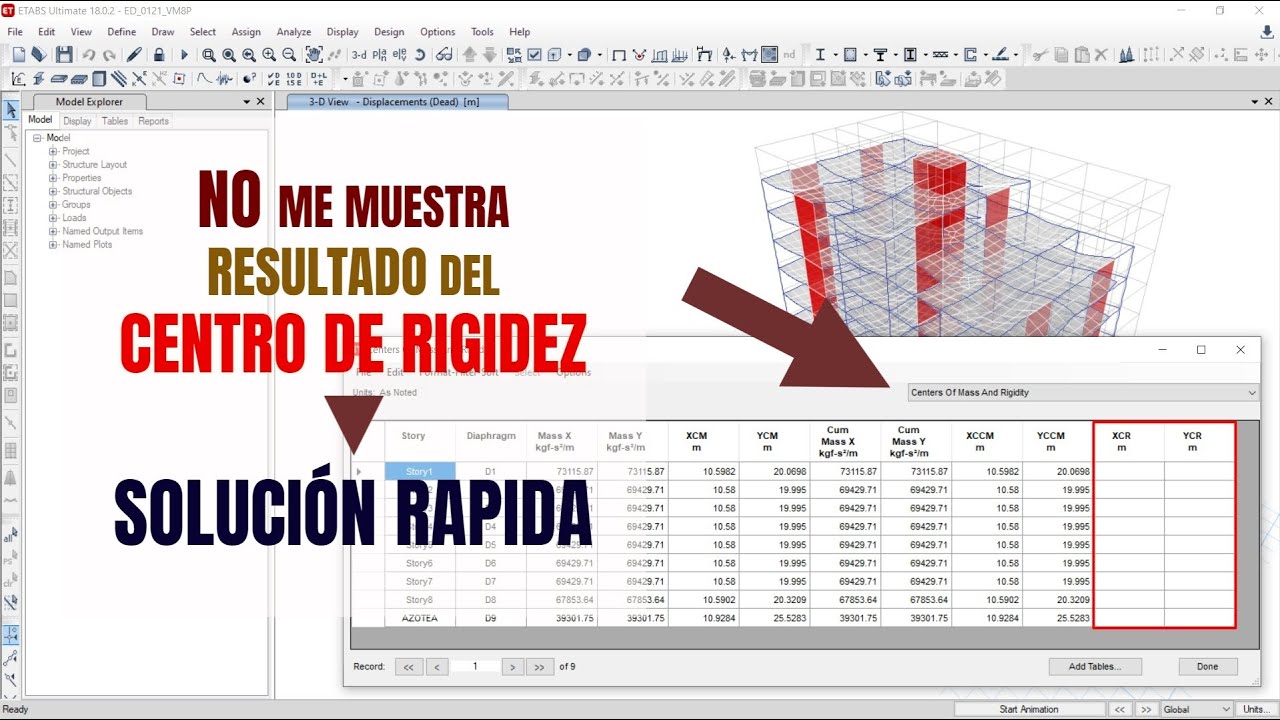

El software mostrará directamente las coordenadas del centro de masa y, usualmente, el centro de rigidez calculado automáticamente. Verificar que las unidades sean consistentes.
6. Verificar el Resultado
Compara el resultado del análisis manual con el resultado del software, si se utilizó. Verifica que las coordenadas del CR tengan sentido en relación con la distribución de los elementos resistentes. Evalúa si la ubicación del CR es aceptable según los códigos de construcción y las consideraciones de diseño.
Considera la excentricidad torsional. Es la distancia entre el CR y el centro de masa. Una excentricidad grande puede provocar torsión excesiva durante un sismo.
Si los resultados no son satisfactorios, revisa la información recopilada, los cálculos y el modelo del software. Asegúrate de que no haya errores en las dimensiones, las propiedades de los materiales o la conectividad de los elementos.
