Un transformador trifásico de distribución es un dispositivo que convierte la energía eléctrica de un voltaje a otro en un sistema de tres fases. Se usa comúnmente para reducir el voltaje de las líneas de transmisión a un nivel utilizable en hogares y negocios.
El cálculo de estos transformadores implica varios pasos clave. Comprender estos pasos permite seleccionar el transformador adecuado para una aplicación específica.
Paso 1: Determinar la Potencia Aparente (S) Requerida.
Must Read

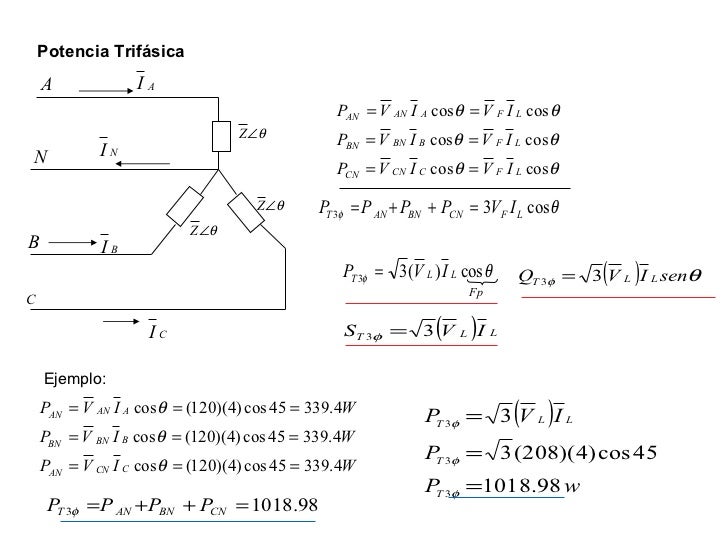

La potencia aparente se mide en volt-amperios (VA) o kilo volt-amperios (kVA). Se calcula sumando la potencia aparente de todas las cargas conectadas al transformador.
Ejemplo: Si tienes una carga de 20 kVA y otra de 10 kVA, la potencia aparente total sería 30 kVA. Es crucial considerar un factor de seguridad para el crecimiento futuro de la demanda.
Paso 2: Seleccionar el Voltaje Primario y Secundario.
El voltaje primario es el voltaje de la línea de alimentación. El voltaje secundario es el voltaje requerido por los equipos a alimentar.
Ejemplo: Un transformador podría tomar 13.8 kV (voltaje primario) y reducirlo a 220/127 V (voltaje secundario), común en sistemas de distribución de baja tensión.
Paso 3: Calcular la Corriente Primaria y Secundaria.
La corriente se calcula usando la siguiente fórmula: I = S / (√3 * V), donde:
- I = Corriente (en Amperios)
- S = Potencia Aparente (en VA)
- V = Voltaje (en Voltios)
Se calcula por separado para el lado primario (Ip) y secundario (Is) del transformador, usando los voltajes correspondientes.
Ejemplo: Si S = 30 kVA y Vp = 13.8 kV, entonces Ip = 30000 / (√3 * 13800) ≈ 1.25 A.
Paso 4: Considerar el Tipo de Conexión.
Los transformadores trifásicos pueden estar conectados en Delta o Estrella (Y). La conexión afecta las relaciones de voltaje y corriente. La selección depende de los requisitos de la carga.
Paso 5: Elegir el Tamaño del Transformador.
Finalmente, se selecciona un transformador con una potencia nominal (kVA) igual o superior a la potencia aparente calculada. Es importante verificar que las corrientes calculadas no excedan las corrientes nominales del transformador.
Es fundamental consultar con un ingeniero electricista para asegurar la correcta selección y dimensionamiento del transformador trifásico. Un cálculo incorrecto puede llevar a fallas en el equipo y riesgos de seguridad.
