El cálculo del tamaño de grano según ASTM es un método estandarizado para medir el tamaño promedio de los granos individuales en un material policristalino, como un metal. Este cálculo es crucial para predecir y controlar las propiedades mecánicas de los materiales.
¿Qué es el Tamaño de Grano?
El tamaño de grano se refiere al diámetro o área promedio de los cristales individuales (granos) que componen la microestructura de un material. Imagina un pastel hecho de muchos pequeños trozos de fruta (los granos). Medir el tamaño promedio de estos trozos de fruta es análogo a determinar el tamaño de grano.
¿Por qué es Importante Medir el Tamaño de Grano?
El tamaño de grano influye directamente en las propiedades mecánicas del material, como la resistencia, la dureza, la ductilidad y la tenacidad.
Must Read
- Grano fino: Generalmente aumenta la resistencia y la dureza. Piensa en una cadena hecha de eslabones pequeños; es más difícil de romper que una cadena con eslabones grandes.
- Grano grueso: Tiende a mejorar la ductilidad y la tenacidad. Imagina un trozo de plastilina: es más fácil deformarlo (ductilidad) y menos probable que se rompa (tenacidad) si está compuesto de partículas más grandes.
El Método ASTM

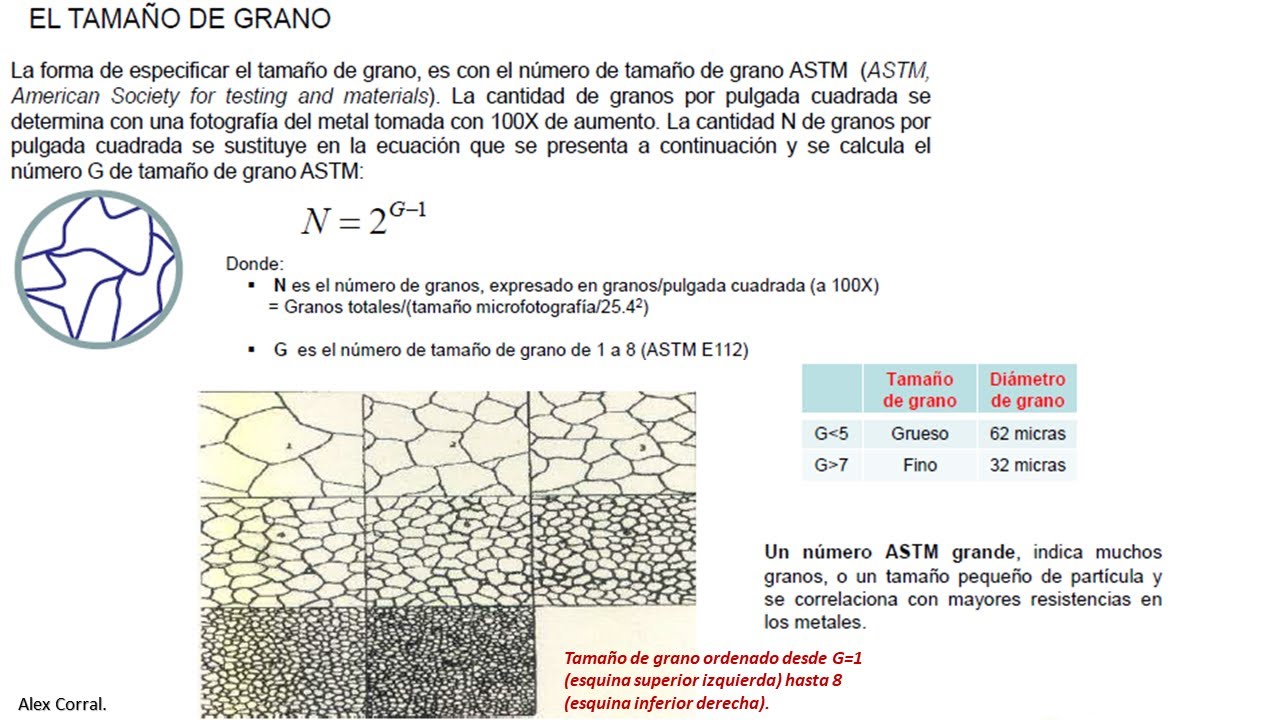

La ASTM (American Society for Testing and Materials) ha desarrollado métodos estandarizados para determinar el tamaño de grano. El más común es el método de comparación. Este método implica comparar una micrografía (una imagen ampliada del material) con una serie de cartas de comparación estándar provistas por ASTM.
Pasos Básicos para el Cálculo según ASTM (Método de Comparación)
- Preparación de la muestra: La muestra debe prepararse adecuadamente mediante pulido y ataque químico (etching) para revelar la microestructura y los límites de grano. Imagina lijar una madera para resaltar la veta.
- Microscopía: Se observa la microestructura bajo un microscopio óptico con un aumento conocido (normalmente 100x).
- Comparación: La micrografía resultante se compara visualmente con las cartas de comparación de ASTM. Se selecciona la carta cuyo tamaño de grano coincida más estrechamente con la micrografía.
- Determinación del número de tamaño de grano (G): Cada carta de comparación corresponde a un número de tamaño de grano (G). Este número representa un rango específico de tamaños de grano. Cuanto mayor sea el número G, más fino será el grano.
Interpretación del Número de Tamaño de Grano (G)

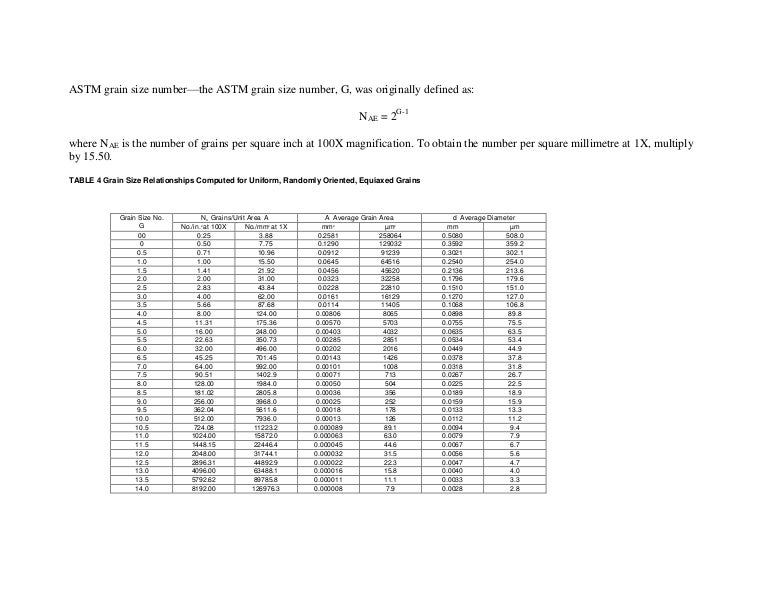

El número G se utiliza en la fórmula: n = 2(G-1), donde 'n' es el número de granos por pulgada cuadrada a un aumento de 100x. Esta fórmula permite calcular el tamaño de grano promedio real.
Ejemplo Sencillo
Si al comparar la micrografía con las cartas de ASTM, determinamos que el número de tamaño de grano es G = 6, esto significa que hay aproximadamente 32 granos por pulgada cuadrada a un aumento de 100x. Un número G más alto, como G = 10, indicaría un tamaño de grano mucho más fino.
Limitaciones del Método
Es importante recordar que el método de comparación es subjetivo y depende de la habilidad del observador. Además, sólo proporciona un tamaño de grano promedio. Otros métodos, como el método de intersección, pueden proporcionar una medición más precisa y objetiva, pero son más complejos.
En resumen, el cálculo del tamaño de grano según ASTM es una herramienta fundamental para caracterizar materiales y predecir su comportamiento mecánico. Entender este proceso es crucial para ingenieros y científicos de materiales.
