Calcular la iluminación para naves industriales es un proceso que asegura condiciones de trabajo seguras y eficientes. Implica determinar la cantidad y el tipo de luminarias necesarias. Se busca alcanzar los niveles de iluminación adecuados para las tareas que se realizan dentro de la nave.
Paso 1: Definir el Uso y las Tareas del Espacio
Primero, es crucial identificar el uso principal de la nave. ¿Es un almacén, una fábrica, o un taller? Determina qué tipo de actividades se llevarán a cabo. Por ejemplo, ensamblaje de precisión, empaque, o almacenamiento. Cada actividad requiere un nivel de iluminación diferente.
Luego, detalla las tareas específicas que se realizarán en cada área. Considera la precisión visual requerida para cada tarea. Por ejemplo, la inspección de piezas pequeñas necesita más luz que el movimiento de materiales.
Must Read
Paso 2: Determinar el Nivel de Iluminación Recomendado
Consulta las normas y estándares de iluminación para naves industriales. Estas normas, como las de la Norma Europea EN 12464-1 o la IES (Illuminating Engineering Society), proporcionan recomendaciones sobre los niveles de iluminación requeridos (medidos en lux) para diferentes tareas. Estos niveles varían según la complejidad visual de la tarea.
Busca el nivel de iluminación adecuado para cada tarea identificada en el Paso 1. Por ejemplo, el ensamblaje fino puede requerir 750 lux, mientras que el almacenamiento general puede necesitar solo 200 lux. Recuerda que estas son solo pautas, y pueden variar según las circunstancias específicas.
Paso 3: Calcular las Dimensiones del Espacio
Mide la longitud, el ancho y la altura de la nave industrial. Estas dimensiones son necesarias para calcular el área total y el volumen del espacio. Estos datos ayudan a determinar la cantidad total de luz necesaria.
Además, mide la altura del plano de trabajo. Este es el nivel donde se realizan las tareas (generalmente a nivel del suelo o de una mesa de trabajo). La altura del plano de trabajo es crucial para calcular la distancia desde las luminarias.
Paso 4: Seleccionar las Luminarias Adecuadas
Elige el tipo de luminarias que mejor se adapte a las necesidades de la nave. Considera factores como la eficiencia energética, la vida útil, el costo y el mantenimiento. Las opciones comunes incluyen LEDs, fluorescentes, y halogenuros metálicos.
Considera la distribución de la luz de la luminaria. Algunas luminarias emiten luz de forma más difusa, mientras que otras son más direccionales. Selecciona luminarias con un patrón de distribución que proporcione una iluminación uniforme en el área de trabajo.

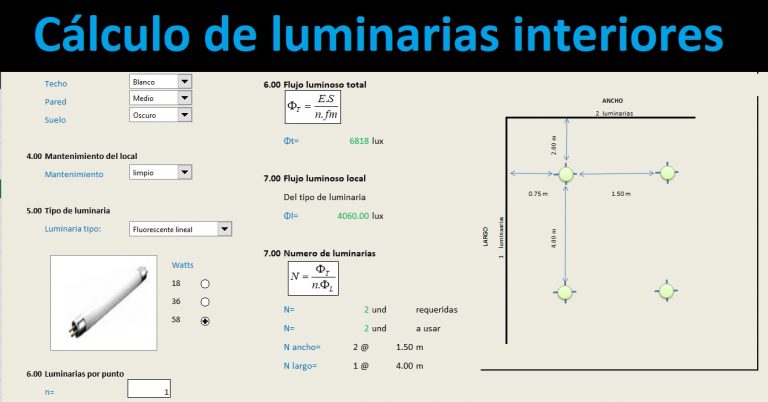

Paso 5: Calcular el Flujo Luminoso Total Necesario
Utiliza la siguiente fórmula para calcular el flujo luminoso total necesario (en lúmenes):
Flujo Luminoso Total = (Nivel de Iluminación Deseado x Área) / (Coeficiente de Utilización x Factor de Mantenimiento)
Donde:
- Nivel de Iluminación Deseado: El nivel de lux recomendado (del Paso 2).
- Área: El área total del espacio (largo x ancho).
- Coeficiente de Utilización (CU): Un valor que representa la eficiencia con la que la luz de la luminaria llega al plano de trabajo. Depende de la forma del espacio, las reflectancias de las superficies (paredes, techo, suelo), y el tipo de luminaria. Se obtiene de las hojas técnicas del fabricante.
- Factor de Mantenimiento (FM): Un valor que tiene en cuenta la disminución del flujo luminoso a lo largo del tiempo debido a la acumulación de polvo y el envejecimiento de la lámpara. Suele estar entre 0.6 y 0.8.
Ejemplo: Si necesitas 500 lux en un área de 100 m², con un CU de 0.6 y un FM de 0.7, el flujo luminoso total necesario sería: (500 lux x 100 m²) / (0.6 x 0.7) = 119,048 lúmenes.
Paso 6: Determinar el Número de Luminarias Necesarias
Una vez que tengas el flujo luminoso total necesario, divide este valor por el flujo luminoso emitido por cada luminaria elegida (dato proporcionado por el fabricante). Esto te dará el número de luminarias necesarias.
Número de Luminarias = Flujo Luminoso Total Necesario / Flujo Luminoso por Luminaria
Ejemplo: Si cada luminaria emite 10,000 lúmenes, necesitarías 119,048 lúmenes / 10,000 lúmenes/luminaria = 11.9 luminarias. Redondea al número entero superior, es decir, 12 luminarias.
Paso 7: Planificar la Distribución de las Luminarias
Distribuye las luminarias de manera uniforme por todo el espacio. Considera la altura de montaje de las luminarias y la distancia entre ellas para asegurar una iluminación uniforme. Utiliza software de diseño de iluminación para simular y optimizar la distribución.
Ten en cuenta la ubicación de obstáculos como estanterías, máquinas, o conductos. Ajusta la posición de las luminarias para evitar sombras y garantizar que todas las áreas de trabajo estén adecuadamente iluminadas. Considera la posibilidad de instalar luminarias adicionales en áreas que requieren niveles de iluminación más altos.
