El cálculo de chimeneas y tiro de humo es fundamental para asegurar la correcta evacuación de los gases producidos por la combustión, como en estufas, calderas o cocinas a leña. Un buen diseño evita problemas como el retorno de humo al interior, la acumulación de monóxido de carbono (un gas tóxico) y mejora la eficiencia del sistema de calefacción.
El tiro de humo se refiere a la capacidad de la chimenea para extraer los gases de combustión hacia el exterior. Este tiro se genera por la diferencia de presión entre el interior de la chimenea (más caliente y, por tanto, menos denso) y el aire exterior (más frío y denso). Esta diferencia de densidad crea una corriente ascendente que "jala" el humo hacia arriba.
Aquí te mostramos los factores clave y los pasos básicos para entender el cálculo:
Una chimenea más alta generalmente genera un mejor tiro. La altura mínima recomendada suele ser de unos 4 metros. Considera las obstrucciones cercanas, como árboles o edificios, que podrían afectar el flujo del viento. La parte superior de la chimenea debe sobresalir por encima del punto más alto de cualquier estructura cercana dentro de un cierto radio.
Cómo instalar la salida de humos de una estufa de pellets
2. Diámetro o sección transversal:
El diámetro (en chimeneas redondas) o el área (en chimeneas cuadradas o rectangulares) debe ser adecuado al tamaño del aparato de combustión. Si es demasiado pequeño, restringirá el flujo de gases. Si es demasiado grande, el tiro será débil y el humo podría enfriarse demasiado rápido, dificultando su ascenso. Consulta las especificaciones del fabricante del aparato para el diámetro recomendado.

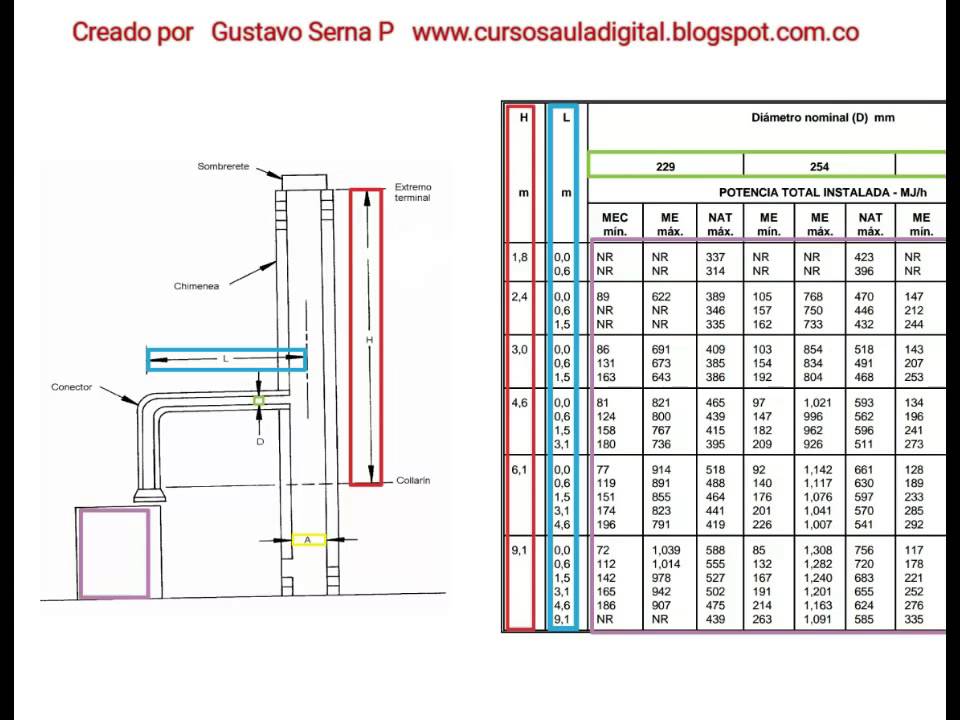

NTC 3833 Calculo de Chimenea en Mamposteria P1 - YouTube
Ejemplo: Una estufa de leña pequeña podría requerir una chimenea de 15 cm de diámetro, mientras que una caldera más grande podría necesitar 20 cm o más.
3. Material de la chimenea:
Revoco de humo en mi chimenea | Soluciones
El material influye en la rapidez con la que se enfrían los gases. Los materiales aislantes, como el acero inoxidable de doble pared o las chimeneas de mampostería con aislamiento, mantienen los gases calientes por más tiempo, favoreciendo el tiro. Un tiro deficiente puede producirse si los gases se enfrían demasiado rápido.
4. Consideraciones adicionales:
Instalacion de la chimenea
La ubicación de la chimenea dentro de la vivienda también es importante. Las chimeneas internas, que atraviesan la casa, suelen tener un mejor tiro que las chimeneas externas, ya que se mantienen más calientes.
Un sombrerete en la parte superior de la chimenea puede protegerla de la lluvia y el viento, pero también puede afectar el tiro si no está bien diseñado. Elige un sombrerete que no restrinja el flujo de gases.
Importante: El cálculo preciso de chimeneas y tiro de humo puede ser complejo y requiere conocimientos técnicos. Consulta a un profesional cualificado (un instalador de chimeneas o un ingeniero) para garantizar un diseño seguro y eficiente.
