La capacidad de ruptura de un interruptor es su habilidad para interrumpir de forma segura una corriente de falla. En otras palabras, es la máxima corriente que un interruptor puede cortar sin dañarse a sí mismo ni a otros equipos.
¿Qué significa esto en la práctica?
Imagina que tienes un interruptor automático en tu casa. Normalmente, este interruptor deja pasar una corriente "normal" para que funcionen tus electrodomésticos. Pero, ¿qué pasa si hay un cortocircuito? Un cortocircuito causa una corriente MUY alta, una corriente de falla. Si esta corriente es demasiado alta, puede dañar los cables, provocar un incendio, e incluso dañar el propio interruptor.
La capacidad de ruptura del interruptor es como su "límite de seguridad". Si la corriente de falla supera este límite, el interruptor podría no ser capaz de interrumpirla correctamente. Podría "fallar" al intentar proteger el circuito, permitiendo que la alta corriente siga fluyendo, causando daños graves.
Must Read
Entendiendo los componentes de la capacidad de ruptura
La capacidad de ruptura se mide generalmente en amperios (A) o kiloamperios (kA). Cuanto más alta sea la capacidad de ruptura, mayor será la corriente de falla que el interruptor puede interrumpir de forma segura.
Para entender cómo se determina esta capacidad, considera los siguientes factores:
- Tensión nominal: Es el voltaje para el que está diseñado el interruptor. La capacidad de ruptura está ligada a esta tensión.
- Corriente de cortocircuito disponible: Es la máxima corriente de falla que puede fluir en un punto específico del sistema eléctrico. Esta se calcula considerando la impedancia de la fuente de alimentación (transformador) y los cables.
- Curva de respuesta del interruptor: Representa la velocidad con la que el interruptor interrumpe la corriente de falla. Interruptores más rápidos son generalmente mejores.

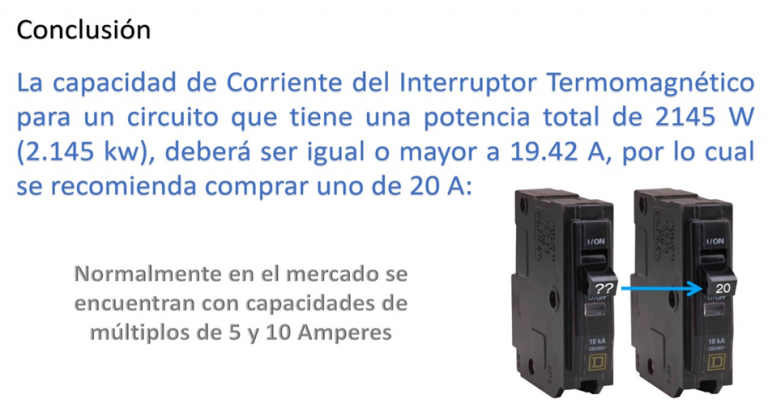

Cálculo de la capacidad de ruptura necesaria
Determinar la capacidad de ruptura adecuada es crucial para la seguridad. No se trata simplemente de elegir el interruptor más grande que encuentres. El cálculo implica:
- Calcular la corriente de cortocircuito disponible: Esta es la corriente máxima que podría fluir durante un cortocircuito. Esto requiere un análisis del sistema eléctrico, usualmente realizado por un electricista calificado.
- Seleccionar un interruptor con una capacidad de ruptura igual o superior a la corriente de cortocircuito disponible: Siempre es mejor sobredimensionar ligeramente la capacidad de ruptura para tener un margen de seguridad.
¡Importante! Seleccionar un interruptor con una capacidad de ruptura inferior a la corriente de cortocircuito disponible es extremadamente peligroso. Siempre consulta con un electricista calificado para garantizar que tu sistema eléctrico sea seguro.
En resumen, la capacidad de ruptura es la defensa clave de un interruptor contra las corrientes de falla. Entenderla y calcularla correctamente es vital para la seguridad eléctrica.
