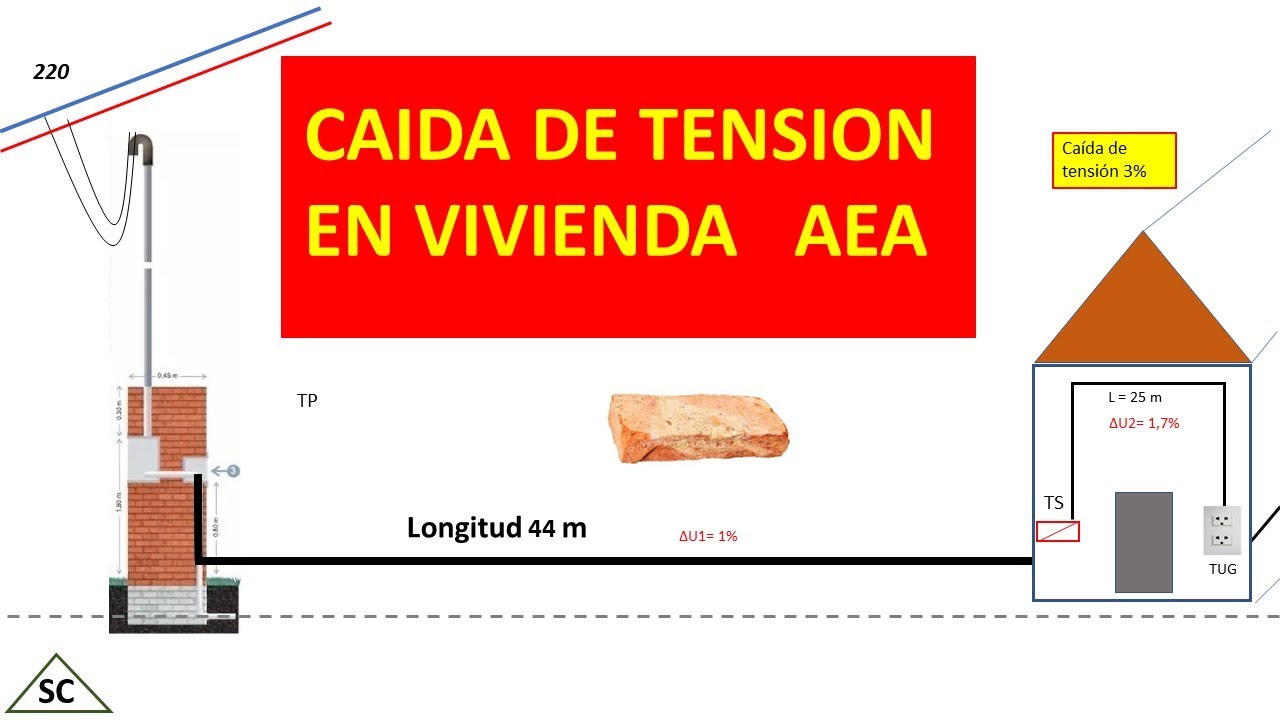

Calcular la caída de tensión en cables subterráneos es crucial para asegurar que los equipos reciban el voltaje adecuado. Aquí te presento un método paso a paso. El objetivo es obtener una caída de tensión aceptable.
Paso 1: Recopilar los datos necesarios
Primero, necesitamos tener los siguientes datos: * Corriente (I): La corriente que fluye por el cable, usualmente en Amperios (A). Por ejemplo, supongamos que tenemos una corriente de 50 A. * Longitud del cable (L): La longitud del cable subterráneo, usualmente en metros (m) o pies (ft). Digamos que son 100 metros. * Resistencia del cable (R): La resistencia del cable por unidad de longitud, generalmente en ohmios por metro (Ω/m) o ohmios por pie (Ω/ft). Este valor se encuentra en las tablas técnicas del fabricante del cable. Asumamos 0.001 Ω/m. * Reactancia del cable (X): La reactancia del cable por unidad de longitud, también en ohmios por metro (Ω/m) o ohmios por pie (Ω/ft). Nuevamente, buscar en las tablas técnicas. Supongamos 0.0001 Ω/m. * Factor de potencia (cos φ): El factor de potencia de la carga. Este es un valor entre 0 y 1. Usaremos 0.85. * Voltaje de la fuente (Vfuente): El voltaje al inicio del cable, en voltios (V). Por ejemplo, 240 V.
Paso 2: Calcular la caída de tensión por fase (trifásico) o por conductor (monofásico)
La fórmula general para la caída de tensión (Vd) en un sistema monofásico es: Vd = I * (R * cos φ + X * sen φ) * L. En un sistema trifásico, la fórmula es: Vd = √3 * I * (R * cos φ + X * sen φ) * L, donde √3 ≈ 1.732. Es importante recordar la diferencia entre sistemas monofásicos y trifásicos.
Must Read
Primero, calcular sen φ. Sabemos que cos φ = 0.85. Usamos la identidad trigonométrica: sen² φ + cos² φ = 1. Entonces, sen² φ = 1 - cos² φ = 1 - (0.85)² = 1 - 0.7225 = 0.2775. Por lo tanto, sen φ = √0.2775 ≈ 0.527.
Ahora, calcular la caída de tensión para un sistema monofásico. Vd = 50 A * (0.001 Ω/m * 0.85 + 0.0001 Ω/m * 0.527) * 100 m = 50 * (0.00085 + 0.0000527) * 100 = 50 * 0.0009027 * 100 = 4.5135 V.
Para un sistema trifásico: Vd = 1.732 * 50 A * (0.001 Ω/m * 0.85 + 0.0001 Ω/m * 0.527) * 100 m = 1.732 * 50 * (0.00085 + 0.0000527) * 100 = 1.732 * 50 * 0.0009027 * 100 = 7.807 V.
Paso 3: Calcular el porcentaje de caída de tensión
El porcentaje de caída de tensión se calcula como: % Caída de tensión = (Vd / Vfuente) * 100%. Esto nos dará una idea de qué tan significativa es la caída de tensión.
Para el sistema monofásico: % Caída de tensión = (4.5135 V / 240 V) * 100% ≈ 1.88%.
Para el sistema trifásico: % Caída de tensión = (7.807 V / 240 V) * 100% ≈ 3.25%.
Paso 4: Evaluar si la caída de tensión es aceptable
Generalmente, se considera que una caída de tensión de hasta el 5% es aceptable. Si la caída de tensión es mayor al 5%, es necesario considerar usar un cable de mayor calibre para disminuir la resistencia, reducir la longitud del cable, o aumentar el voltaje de la fuente. En nuestro ejemplo, la caída de tensión en el sistema monofásico es aceptable (1.88%), pero en el sistema trifásico (3.25%) también es aceptable, aunque más cerca del límite.
Recuerda verificar los códigos y regulaciones locales, ya que estos pueden especificar los límites máximos de caída de tensión permitidos para diferentes aplicaciones. La seguridad es lo primero.
