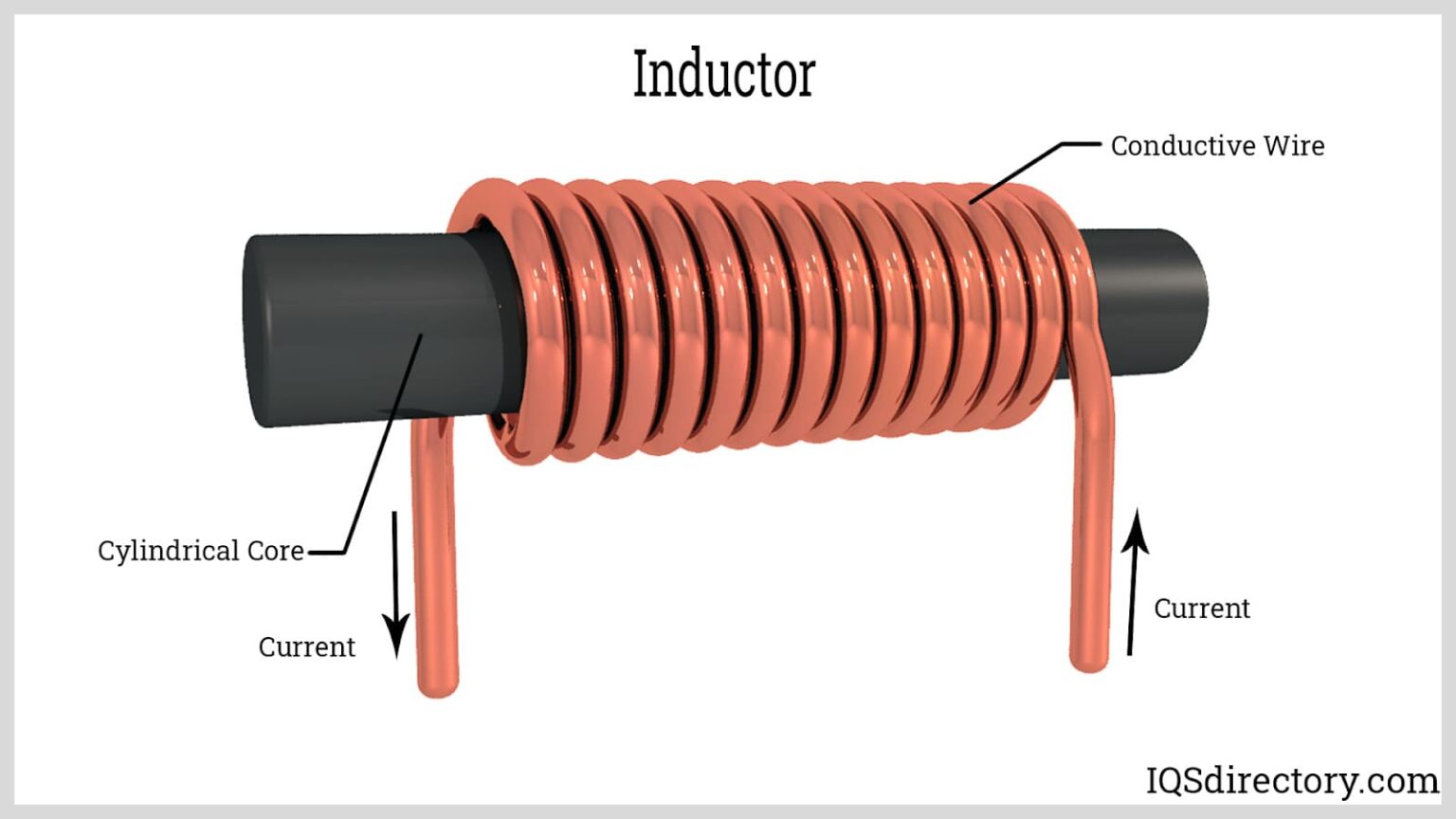

Calcular el número de vueltas de una bobina requiere conocer algunos parámetros clave. Estos parámetros incluyen la tensión de entrada, la tensión de salida, la frecuencia y el tipo de núcleo.
Recopilación de Datos Necesarios
Primero, identifique la tensión de entrada (Vin). Esta es la tensión aplicada a la bobina.
Luego, determine la tensión de salida deseada (Vout). Este es el voltaje que necesita obtener de la bobina.
Must Read
También, es fundamental conocer la frecuencia (f) de la señal de entrada en Hertz (Hz).
Por último, identifique el tipo de núcleo utilizado (si lo hay) y sus propiedades (permeabilidad, área de la sección transversal).
Cálculo Preliminar sin Núcleo
Si la bobina no tiene núcleo, el cálculo es más sencillo. Puede utilizar una fórmula simplificada basada en la ley de Faraday.
La fórmula general para una bobina sin núcleo involucra la inductancia (L), la corriente (I) y el flujo magnético.
Estimar la inductancia sin núcleo es complejo y requiere software especializado o herramientas online.

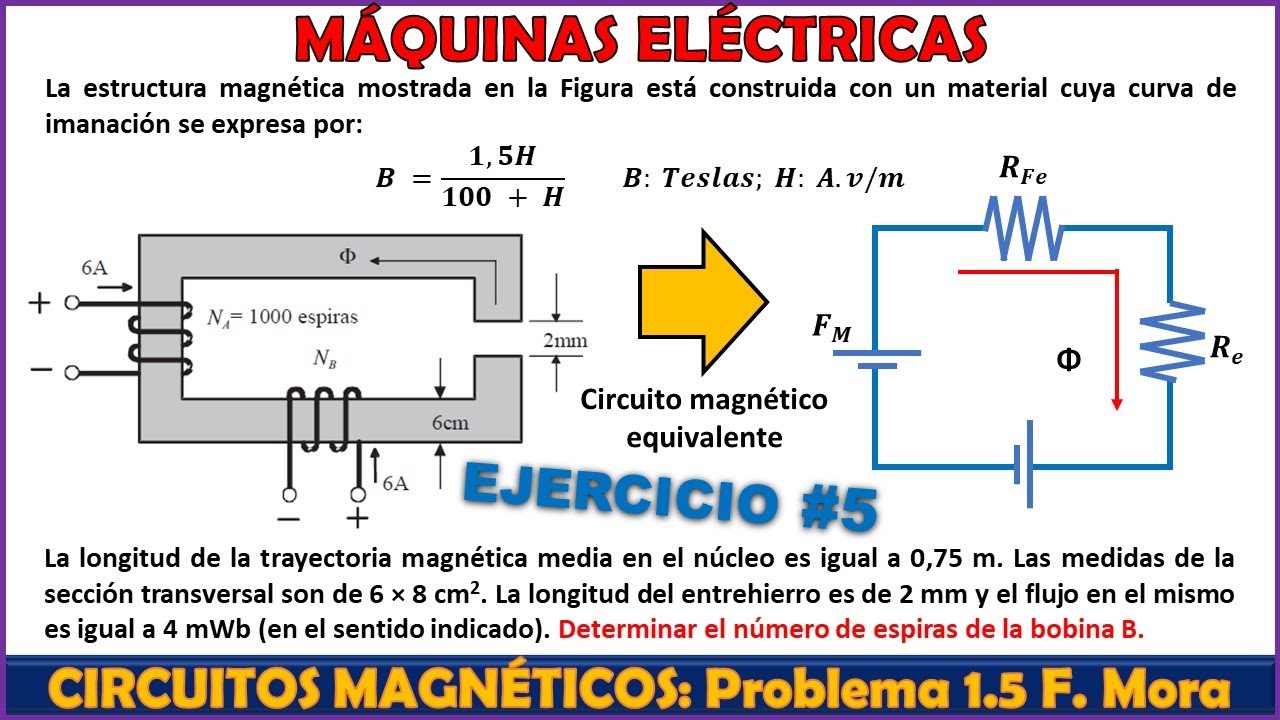

Cálculo con Núcleo
Cuando la bobina tiene un núcleo, el cálculo se basa en la permeabilidad del núcleo. La permeabilidad (μ) representa la capacidad del núcleo para concentrar el flujo magnético.
El área de la sección transversal (A) del núcleo también es importante. Se mide en metros cuadrados (m²).
La longitud del camino magnético (l) en el núcleo debe ser determinada. Se mide en metros (m).
Fórmula para el Número de Vueltas (N)
La fórmula básica para calcular el número de vueltas (N) con un núcleo es:
N = √(L / (μ * A / l))
Donde:
L = Inductancia (en Henrios)
μ = Permeabilidad del núcleo
A = Área de la sección transversal del núcleo
l = Longitud del camino magnético en el núcleo
Determinación de la Inductancia (L)
La inductancia (L) es un parámetro crucial. Se puede calcular utilizando la siguiente fórmula basada en la tensión y la frecuencia:
L = V / (2 * π * f * I)
Donde:
V = Tensión (RMS)
f = Frecuencia
I = Corriente (RMS)
Es importante determinar la corriente RMS para calcular L con precisión.
Herramientas Online
Existen varias herramientas online que pueden simplificar el cálculo del número de vueltas. Estas herramientas requieren que ingrese los parámetros mencionados anteriormente.
Algunas herramientas permiten seleccionar el tipo de núcleo de una lista predefinida. Esto simplifica la introducción de la permeabilidad.
Verifique la precisión de la herramienta online antes de utilizarla para un diseño crítico.
Consideraciones Prácticas
El cálculo teórico es una aproximación. En la práctica, es posible que necesite ajustar el número de vueltas. La resistencia del hilo también influye en el rendimiento de la bobina.
El factor de llenado del devanado puede afectar la inductancia real. Un factor de llenado bajo reduce la inductancia efectiva.
La temperatura afecta la permeabilidad del núcleo y la resistencia del hilo.
Ejemplo Simplificado
Supongamos que tiene un núcleo con una permeabilidad relativa de 1000 (μr = 1000), un área de la sección transversal de 1 x 10^-4 m² y una longitud del camino magnético de 0.05 m. Quiere una inductancia de 0.01 H.
μ = μr * μ0, donde μ0 = 4π x 10^-7 H/m. Por lo tanto, μ = 1000 * 4π x 10^-7 H/m.
N = √(0.01 / (1000 * 4π x 10^-7 * (1 x 10^-4 / 0.05))) ≈ 199.47 vueltas. Redondee a 200 vueltas.
Conclusión
Calcular el número de vueltas de una bobina involucra varios pasos. La precisión depende de la precisión de los datos de entrada.
Utilice herramientas online para facilitar el cálculo. Tenga en cuenta las consideraciones prácticas.
Experimente y ajuste para obtener el rendimiento deseado. Siempre verifique los resultados con mediciones reales.
