Calcular la resistencia de una bobina es fundamental para entender su comportamiento en un circuito eléctrico. La resistencia de una bobina, a diferencia de su inductancia, se refiere a la oposición al flujo de corriente continua (DC) debida principalmente a la resistencia del alambre con el que está construida. Conocer este valor es crucial para diseñar circuitos, diagnosticar fallas y predecir el rendimiento de dispositivos como relés, transformadores y motores. Se aplica en electrónica, reparación de equipos y diseño de nuevos dispositivos.
Cálculo Básico
La forma más directa de calcular la resistencia de una bobina es utilizando la Ley de Ohm. Esto requiere una fuente de alimentación DC y un multímetro.
- Paso 1: Medición de Voltaje y Corriente. Aplica un voltaje DC conocido a la bobina. Conecta un amperímetro en serie con la bobina para medir la corriente que fluye a través de ella.
- Paso 2: Aplicación de la Ley de Ohm. La Ley de Ohm establece: Resistencia (R) = Voltaje (V) / Corriente (I). Divide el voltaje aplicado por la corriente medida para obtener la resistencia.
Ejemplo: Si aplicas 12V DC a una bobina y mides una corriente de 0.5A, la resistencia de la bobina sería: R = 12V / 0.5A = 24 Ohmios.
Must Read
Consideraciones Adicionales
- Temperatura: La resistencia del alambre varía con la temperatura. Las mediciones deben realizarse a temperatura ambiente para obtener resultados más precisos. Si se conoce el coeficiente de temperatura del material del alambre, se puede corregir la resistencia a diferentes temperaturas.
- Precisión del Multímetro: Utiliza un multímetro de buena calidad y verifica su calibración para minimizar errores.
- Resistencia Interna de la Fuente: Asegúrate de que la fuente de alimentación DC tenga una resistencia interna baja, ya que esta podría afectar la medición de la corriente.
- Bobinas Complejas: En bobinas más complejas, como las utilizadas en transformadores, la resistencia puede ser diferente para el devanado primario y secundario debido a las diferencias en el calibre y longitud del alambre. Calcula la resistencia de cada devanado por separado.

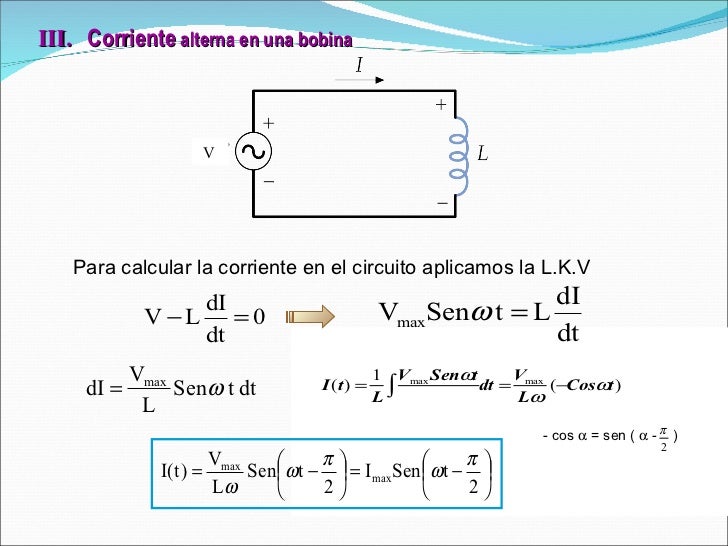

Recuerda que este método calcula la resistencia DC. La impedancia (resistencia AC) de una bobina es un concepto diferente, que involucra la inductancia y la frecuencia de la corriente alterna.
