Comencemos a abordar el desafío de crear un dibujo técnico de un caballo de ajedrez paso a paso. Primero, identifiquemos las suposiciones inherentes a este proyecto. Asumimos que poseemos conocimientos básicos de dibujo técnico, incluyendo el uso de herramientas como reglas, compases y escuadras. También asumimos que tenemos una comprensión clara de las proporciones y la geometría básica.
El primer paso concreto es descomponer la figura compleja del caballo en formas geométricas más simples. Esto implica identificar el cilindro, el cono y la esfera como los bloques de construcción fundamentales. Imaginemos la cabeza como una esfera modificada, el cuerpo como una combinación de cilindros y conos truncados, y la base como un cilindro.
Luego, esbozamos estas formas básicas en un boceto preliminar. El boceto debe ser ligero y no vinculante. Esto permite ajustes fáciles y correcciones. Presta atención a las proporciones relativas de las diferentes partes.
Must Read
Ahora, refinemos el boceto inicial. Enfócate en la precisión de las líneas y las curvas. Usa herramientas de dibujo técnico para garantizar la exactitud geométrica. Medimos y marcamos puntos clave con precisión.
Consideremos el estilo del dibujo técnico. ¿Buscamos una representación altamente detallada y realista o una simplificación esquemática? Esta decisión impactará el nivel de detalle que incorporaremos. El dibujo técnico normalmente es isométrico.
Evaluar diferentes opciones de proyección es crucial. La proyección isométrica ofrece una vista tridimensional sin distorsión angular significativa. La proyección ortogonal, por otro lado, muestra vistas separadas (planta, alzado, perfil). Seleccionemos la proyección que mejor comunique la forma del caballo de ajedrez.

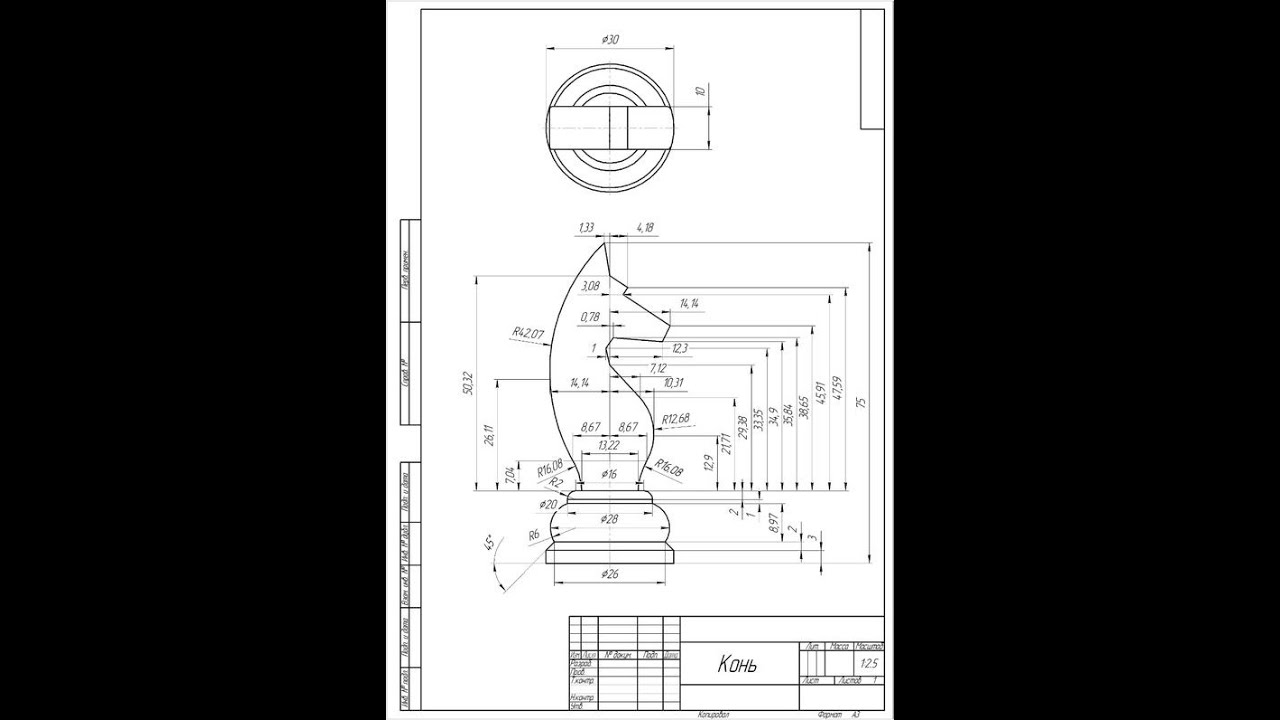

Una vez seleccionada la proyección, construyamos las vistas necesarias. En una proyección isométrica, dibujaríamos el caballo completo en una sola vista. En una proyección ortogonal, dibujaríamos vistas separadas desde diferentes ángulos. Cada vista debe representar con precisión las dimensiones y la forma.
Añadamos detalles gradualmente. Comencemos con las características más prominentes, como la crin y la base. Luego, incorporemos detalles más finos, como las tallas y las texturas. Utilicemos líneas finas y precisas para representar los detalles.
Consideremos la iluminación y el sombreado. Aunque el dibujo técnico tradicional a menudo evita el sombreado, podemos usar líneas sutiles para indicar la forma y el volumen. Esto agrega profundidad y realismo al dibujo. Un sombreado suave ayuda a la compresión visual del objeto.
Ahora, revisemos el dibujo en busca de errores y omisiones. Verificamos las dimensiones, las proporciones y la precisión de las líneas. Realizamos los ajustes necesarios para garantizar la precisión y la claridad. Es importante comprobar que el dibujo representa con exactitud el objeto que se pretende dibujar.
Reforcemos las líneas finales. Una vez que estemos satisfechos con la precisión del dibujo, usamos una línea más oscura y definida para delinear los contornos principales. Esto crea un dibujo nítido y profesional.
Consideremos la adición de cotas y anotaciones. El dibujo técnico a menudo incluye cotas para indicar las dimensiones del objeto. También puede incluir anotaciones para aclarar características específicas. Asegurémonos de que las cotas y las anotaciones sean claras y fáciles de entender. Es crucial acotar correctamente las dimensiones del objeto.
Finalmente, revisemos el dibujo completo. Nos aseguramos de que sea preciso, claro y completo. Buscamos cualquier error u omisión restante. Una vez que estemos satisfechos, hemos completado el dibujo técnico del caballo de ajedrez. La revisión final asegura la calidad del producto.
Recordemos que la práctica hace al maestro. Cuanto más practiquemos el dibujo técnico, más hábiles nos volveremos. Experimentemos con diferentes técnicas y estilos para desarrollar nuestro propio enfoque único. No tengamos miedo de cometer errores. Los errores son oportunidades de aprendizaje.
Este proceso iterativo de análisis, diseño, ejecución y revisión nos permite abordar la creación de un dibujo técnico complejo como este. Asumiendo las bases del dibujo técnico, la geometría y la atención al detalle, el resultado será un dibujo funcional y estéticamente agradable del caballo de ajedrez.
