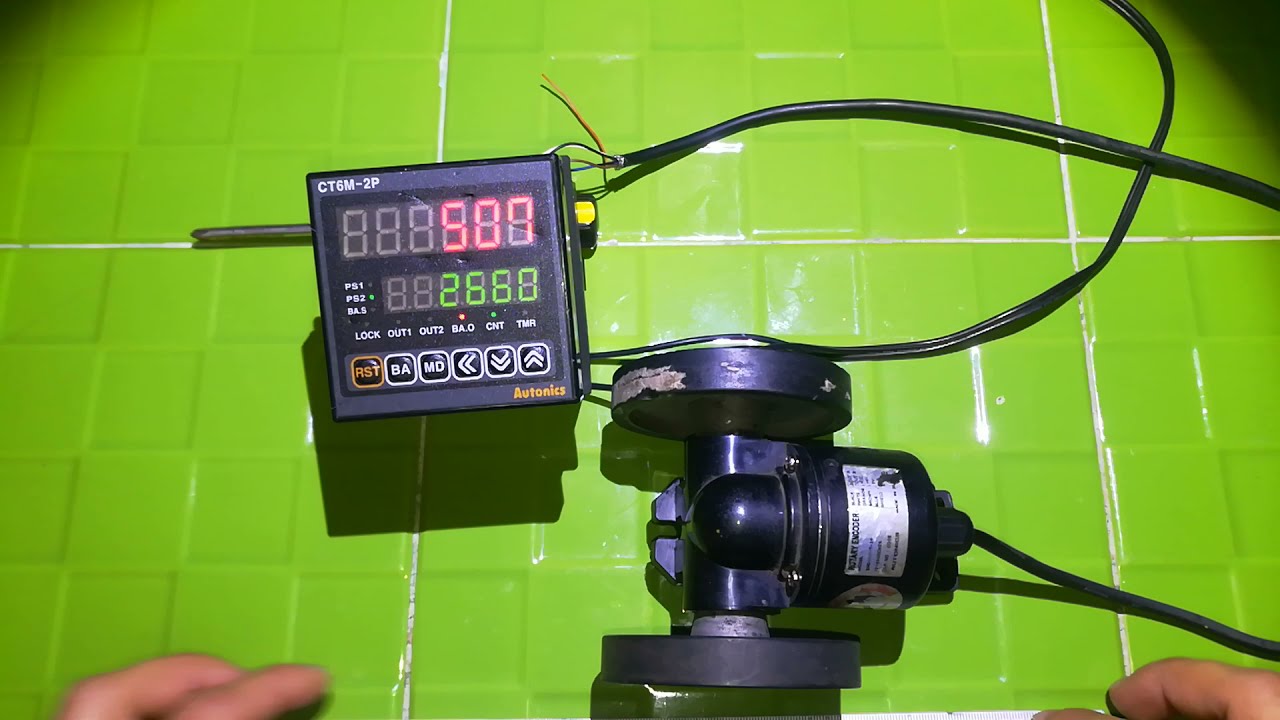

El Autonics CT6M-2P es un contador/temporizador digital multifunción. En pocas palabras, es un dispositivo que puede contar eventos (pulsos) o medir el tiempo, dependiendo de la configuración. Este manual explica cómo configurarlo y utilizarlo.
Paso 1: Identificación de los Terminales. Antes de comenzar, localiza los terminales de alimentación (normalmente L y N), entrada de señal (IN1, IN2, etc.), salida (OUT), reset (RST) e inhibición (INH). El manual del CT6M-2P contiene un diagrama detallado. Es crucial identificar correctamente cada terminal para evitar daños.
Paso 2: Conexión de la Alimentación. Conecta la alimentación a los terminales L y N. Asegúrate de utilizar el voltaje correcto (generalmente 220VAC). Un voltaje incorrecto puede dañar el dispositivo.
Must Read
Paso 3: Selección del Modo de Operación. Utiliza los interruptores DIP ubicados en la parte posterior o lateral del dispositivo para seleccionar el modo de operación: contador o temporizador. Por ejemplo, si quieres usarlo como contador, pon el interruptor correspondiente en la posición "CNT". Consulta el manual para la configuración específica. Cada modo requiere una configuración diferente de los interruptores.
Paso 4: Configuración del Valor Predeterminado (SV). Utiliza los botones frontales (arriba/abajo) para establecer el valor predeterminado (SV). Este es el valor al que el contador/temporizador se detendrá y activará la salida. Por ejemplo, si quieres contar 100 piezas, establece SV en 100. Recuerda que la unidad de medida depende del modo seleccionado (unidades para contador, segundos/minutos para temporizador).
Paso 5: Conexión de la Señal de Entrada. Conecta la señal que quieres contar (pulsos de un sensor, por ejemplo) o la señal de inicio del temporizador al terminal IN1 (u otro terminal de entrada). Asegúrate de que la señal sea compatible con el tipo de entrada del CT6M-2P (NPN o PNP). Por ejemplo, para contar botellas en una línea de producción, conecta un sensor fotoeléctrico al terminal IN1. Utiliza una resistencia pull-up/pull-down si es necesario para asegurar una señal clara.
Ejemplo práctico: Controlar el tiempo de llenado de un tanque. Configura el CT6M-2P como temporizador. Conecta la señal de inicio (sensor que detecta el tanque vacío) a la entrada. Configura el SV al tiempo deseado de llenado (ej. 30 segundos). La salida del CT6M-2P activa una válvula que cierra el flujo al cumplirse los 30 segundos. Esto asegura que el tanque no se sobrellene.
Otro uso común: Contar el número de productos empaquetados. Usando un sensor en la línea de empaquetado, el CT6M-2P registra cada producto. Cuando alcanza un número predeterminado (ej. 12 para una docena), activa una alarma o detiene la línea para indicar que un lote está completo. Este control ayuda a garantizar la precisión del empaquetado.
