Arranque A Tensión Reducida Por Autotransformador

El Arranque a Tensión Reducida por Autotransformador es un método ingenioso para poner en marcha motores de inducción grandes. ¿Por qué necesitamos esto? Porque al arrancar directamente, estos motores demandan una corriente muy alta, ¡a veces hasta 8 veces la corriente nominal! Esto puede causar caídas de tensión en la red y dañar otros equipos. El autotransformador reduce esa corriente de arranque.

¿Qué es un Autotransformador?

Piensa en un autotransformador como un transformador especial con una sola bobina. Parte de esa bobina se utiliza como primario y secundario. Esto permite ajustar la tensión que se aplica al motor durante el arranque, reduciéndola y por ende, la corriente.

¿Cómo Funciona el Arranque con Autotransformador? (Paso a Paso)

1. Tensión Reducida: Inicialmente, el motor recibe una tensión reducida del autotransformador. Por ejemplo, puede ser el 50%, el 65%, u el 80% de la tensión nominal.
2. Corriente Reducida: Al aplicar una tensión menor, la corriente de arranque también se reduce en la misma proporción (aproximadamente al cuadrado de la relación de tensiones). Si usamos el 50% de la tensión, la corriente se reduce a un 25% (0.5²).
3. El Motor Acelera: El motor empieza a girar y acelerar gradualmente.
4. Desconexión del Autotransformador: Una vez que el motor alcanza una velocidad cercana a la nominal (digamos, el 80%), el autotransformador se desconecta del circuito. Esto se hace mediante un temporizador o relé que monitorea la velocidad del motor.
5. Tensión Nominal: El motor se conecta directamente a la tensión de red nominal, operando a plena potencia.

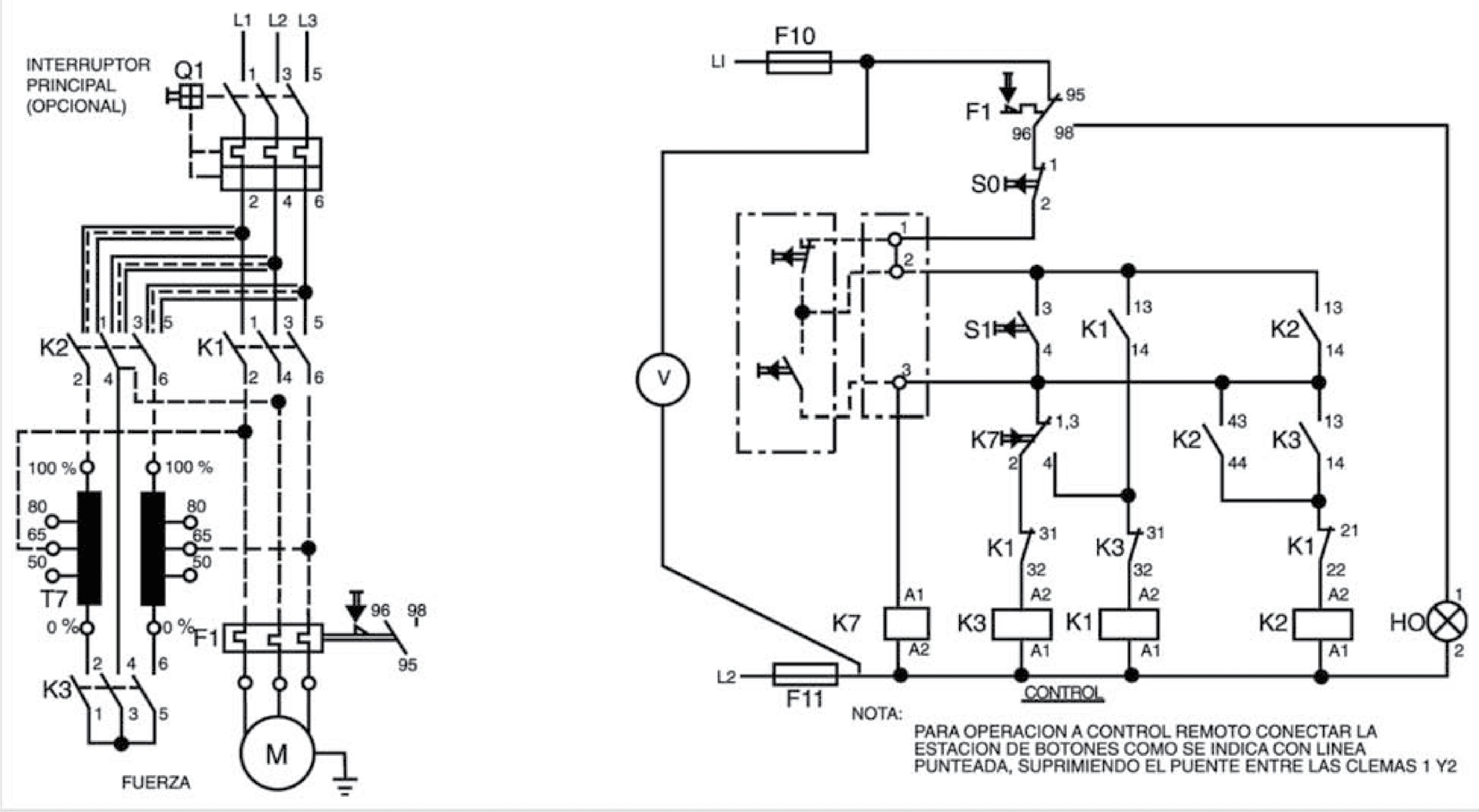

Componentes Clave del Sistema

• Autotransformador: El corazón del sistema, reduciendo la tensión de arranque.
• Contactores: Interruptores electromagnéticos que conectan y desconectan el autotransformador y la alimentación principal. (Generalmente 3 contactores)
• Temporizador o Relé de Velocidad: Controla el tiempo de arranque y la transición a la tensión nominal.
• Protecciones: Dispositivos para proteger el motor y el autotransformador contra sobrecargas y cortocircuitos.

Ventajas del Arranque por Autotransformador

• Reducción significativa de la corriente de arranque: Protege la red eléctrica y otros equipos.
• Aumento gradual de la tensión: Arranque suave, reduce el estrés mecánico en el motor.
• Mayor par de arranque que otros métodos: A diferencia del arranque estrella-triángulo, este método ofrece un par de arranque más alto para una mejor aceleración.

Desventajas

• Costo más elevado: El autotransformador es un componente caro.
• Mayor tamaño y peso: Requiere más espacio que otros métodos de arranque.
• Complejidad: El circuito de control es más complejo que otros métodos más simples.

Ejemplo Práctico

Imagina una bomba de agua industrial muy grande. Al arrancar directamente, la corriente podría ser tan alta que haría que las luces de toda la fábrica parpadeen. Usando un autotransformador, la corriente se reduce, evitando problemas en la red y prolongando la vida útil del motor. Se elige un autotransformador que proporcione el 65% de la tensión nominal durante el arranque. Al alcanzar el 80% de la velocidad nominal, el sistema conmuta automáticamente a la tensión completa.

El arranque a tensión reducida por autotransformador es una solución robusta y efectiva para el arranque de motores grandes, especialmente en aplicaciones donde se requiere un alto par de arranque y una reducción significativa de la corriente.
