El Método de Nodos es una técnica para analizar armaduras. ¿Qué es una armadura? Imagina un puente hecho de barras conectadas. Cada punto donde se unen las barras es un nodo. El método nos ayuda a encontrar las fuerzas en cada barra: si está siendo estirada (tensión) o comprimida (compresión).
¿Cómo Funciona el Método de Nodos?
El método se basa en las leyes de Newton. En cada nodo, la suma de las fuerzas horizontales y verticales debe ser cero. Es decir, la armadura está en equilibrio. Piensa en un juego de jalar la cuerda. Si nadie gana, las fuerzas están balanceadas.
Pasos Básicos:
Must Read
- Dibujar la Armadura: Haz un dibujo claro de la armadura. Incluye todas las cargas aplicadas (como el peso del tráfico en el puente) y los soportes.
- Calcular las Reacciones: Los soportes de la armadura ejercen fuerzas de reacción. Calcula estas reacciones usando las ecuaciones de equilibrio global. Imagina el puente apoyado en pilares; esos pilares ejercen fuerzas hacia arriba para sostener el puente.
- Seleccionar un Nodo: Elige un nodo donde solo haya dos barras desconocidas. Esto facilita resolver las ecuaciones.
- Dibujar el Diagrama de Cuerpo Libre (DCL): Para el nodo elegido, dibuja un diagrama mostrando todas las fuerzas actuando sobre él. Incluye las fuerzas conocidas (cargas externas, reacciones) y las fuerzas desconocidas en las barras. Asume que las fuerzas en las barras están en tensión (estirando la barra). Si el resultado es negativo, significa que la barra está en compresión.
- Aplicar las Ecuaciones de Equilibrio: Suma de fuerzas en X = 0 y Suma de fuerzas en Y = 0. Esto te dará dos ecuaciones con dos incógnitas.
- Resolver las Ecuaciones: Resuelve las ecuaciones para encontrar las fuerzas en las barras.
- Repetir: Repite los pasos 3 al 6 para los otros nodos hasta encontrar las fuerzas en todas las barras.

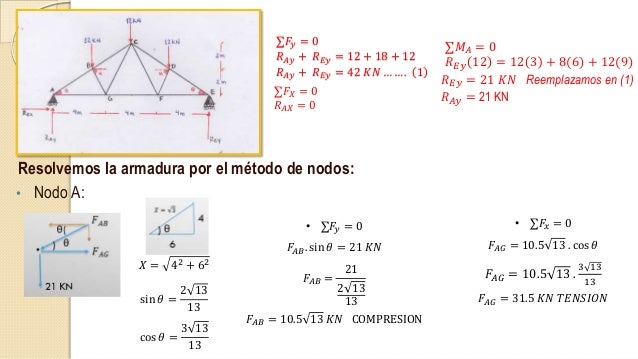

Ejemplo Sencillo
Imagina una armadura simple con forma de triángulo. Tiene dos barras que se unen en la parte superior (el nodo que elegiremos). Una fuerza vertical actúa hacia abajo en ese nodo. Las otras dos barras están conectadas a soportes en la base.
Primero, calculamos las reacciones en los soportes. Luego, dibujamos el DCL del nodo superior. Tenemos la fuerza vertical hacia abajo y las fuerzas en las dos barras. Aplicamos las ecuaciones de equilibrio (Suma de fuerzas en X = 0 y Suma de fuerzas en Y = 0). Resolvemos las ecuaciones para encontrar las fuerzas en las dos barras.
Errores Comunes
* Signos Incorrectos: Presta atención a la dirección de las fuerzas. Si asumes tensión y obtienes un valor negativo, ¡es compresión! * Confusión de Ángulos: Asegúrate de usar los ángulos correctos para descomponer las fuerzas en sus componentes X e Y. * Errores Algebraicos: Revisa cuidadosamente tus cálculos algebraicos al resolver las ecuaciones.
Consejos
* Dibujos Claros: Un buen dibujo es fundamental. * Ser Sistemático: Sigue los pasos de manera ordenada. * Practicar: Resuelve muchos ejercicios para ganar experiencia.
El Método de Nodos es una herramienta poderosa para analizar armaduras. Con práctica y atención al detalle, puedes dominar esta técnica.
