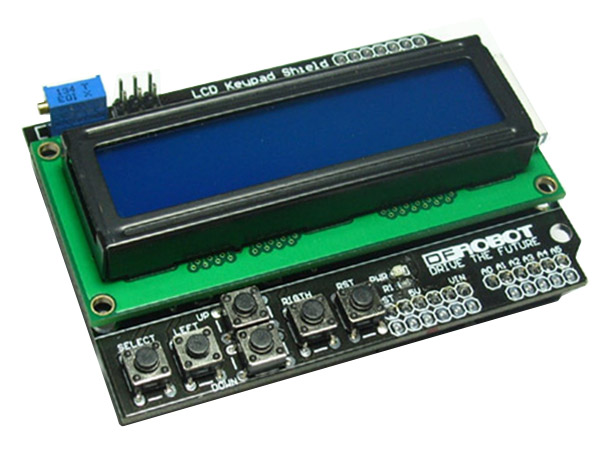

El Arduino LCD Keypad Shield (SKU: DFR0009) es una placa de expansión para Arduino que combina una pantalla LCD y un teclado de botones. En esencia, te permite mostrar información y recibir entradas del usuario, todo en un solo dispositivo.
¿Cómo funciona? Primero, la pantalla LCD (Liquid Crystal Display) muestra texto y números. Imagina un pequeño televisor donde puedes escribir. Se controla mediante los pines digitales de tu Arduino. Segundo, el teclado está compuesto por cinco botones (SELECT, LEFT, RIGHT, UP, DOWN) conectados a un único pin analógico del Arduino. Cada botón tiene una resistencia diferente, por lo que, dependiendo de qué botón pulses, el Arduino leerá un voltaje analógico diferente.
Ejemplo sencillo: Puedes escribir un pequeño programa que muestre "Hola Mundo!" en la pantalla LCD. Luego, puedes usar los botones para cambiar el texto a "Adios Mundo!". Otro ejemplo, podrías crear un menú donde uses los botones ARRIBA y ABAJO para navegar y el botón SELECT para elegir una opción.
Must Read
Programación: Para usar este shield, necesitas incluir la librería LiquidCrystal para la pantalla LCD. Para leer los botones, generalmente se usa la función analogRead() para obtener el valor analógico del pin donde están conectados los botones y luego comparar ese valor con rangos predefinidos para determinar qué botón se ha pulsado. Por ejemplo:
if (analogRead(A0) > 100 && analogRead(A0) < 200) { // Botón DERECHA }
Aplicaciones prácticas: Piensa en un sistema de menú para controlar un robot, un termostato digital donde configuras la temperatura con los botones y la ves en la pantalla, un sistema de seguridad simple donde introduces una contraseña usando los botones, o incluso un juego sencillo. Las posibilidades son amplias, y este shield es una excelente manera de interactuar con tu Arduino de forma fácil y visual.
