Analisis Cinematico De Mecanismos Planos Articulados

El Análisis Cinemático de Mecanismos Planos Articulados se centra en el estudio del movimiento de estos mecanismos, sin considerar las fuerzas que lo causan. Es como observar una coreografía compleja, analizando cómo se mueven los bailarines, pero sin preocuparnos por su peso o la fuerza de sus músculos.

¿Qué es un Mecanismo Plano Articulado?

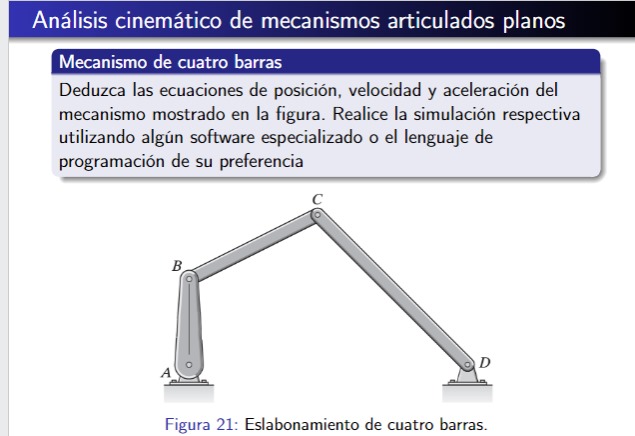

Imagina un sistema de barras conectadas entre sí mediante articulaciones, como bisagras. Piensa en un limpiaparabrisas, un pedal de bicicleta o el mecanismo de una puerta plegable. Estos son ejemplos de mecanismos planos articulados. La clave es que el movimiento ocurre principalmente en un plano (como una hoja de papel).

¿Qué analizamos?

En el análisis cinemático, buscamos determinar la posición, la velocidad y la aceleración de cada parte del mecanismo en función del tiempo. Por ejemplo, queremos saber dónde está la punta del limpiaparabrisas en cada instante, a qué velocidad se mueve y cómo cambia su velocidad.

¿Por qué es importante?

Este análisis es crucial para el diseño y la optimización de mecanismos. Permite asegurar que el mecanismo se mueve de la forma deseada, que no hay colisiones, y que cumple con los requisitos de velocidad y aceleración. Si diseñamos una máquina, necesitamos saber con precisión cómo se moverán sus componentes.

Métodos de Análisis

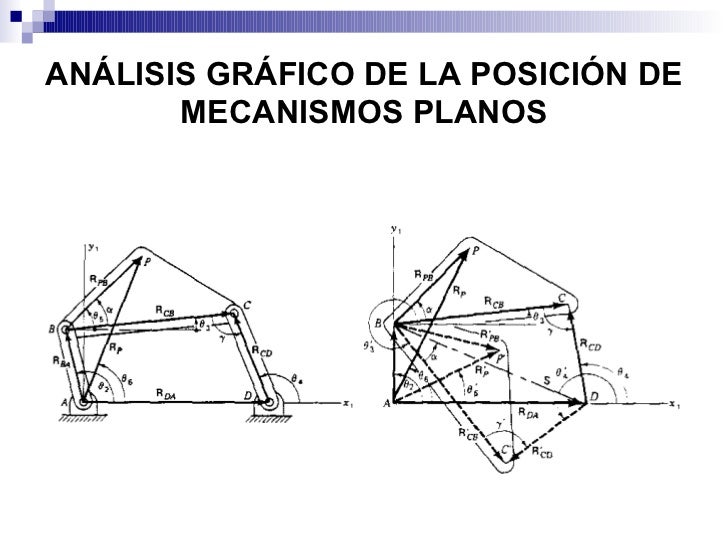

Existen varios métodos para realizar el análisis cinemático, incluyendo métodos gráficos, analíticos y computacionales. Los métodos gráficos, aunque menos precisos, son útiles para obtener una comprensión visual del movimiento. Los métodos analíticos, basados en ecuaciones matemáticas, proporcionan resultados más precisos. Los métodos computacionales, utilizando software especializado, permiten analizar mecanismos complejos con facilidad.

Ejemplo Sencillo: Biela-Manivela

Considera el mecanismo de biela-manivela, presente en motores de combustión interna. La manivela gira, empujando la biela, que a su vez mueve el pistón. El análisis cinemático nos permite calcular la posición, velocidad y aceleración del pistón en función de la velocidad de rotación de la manivela. Esto es fundamental para entender el rendimiento del motor.

En resumen...

El análisis cinemático es una herramienta fundamental para comprender y diseñar mecanismos. Nos permite predecir cómo se moverán sus componentes, optimizando su funcionamiento y garantizando su seguridad. Desde limpiaparabrisas hasta robots industriales, el análisis cinemático juega un papel crucial en la ingeniería.
