El problema que abordaremos es: 4.2 Modos De Control Aplicados En Instrumentación.
Para resolverlo, lo dividiremos en partes más pequeñas y manejables. Analizaremos cada modo de control individualmente. Luego combinaremos los resultados.
Control On-Off
Comenzaremos con el modo de control On-Off. Es el modo más simple. Opera en dos estados: encendido o apagado. El actuador está completamente activado o desactivado.
Must Read
Si la variable de proceso está por debajo del punto de ajuste, el actuador se enciende. Si la variable de proceso está por encima del punto de ajuste, el actuador se apaga. Esto crea un ciclo constante alrededor del punto de ajuste.
El control On-Off es adecuado para sistemas que no requieren alta precisión. Por ejemplo, el control de temperatura en un horno simple.

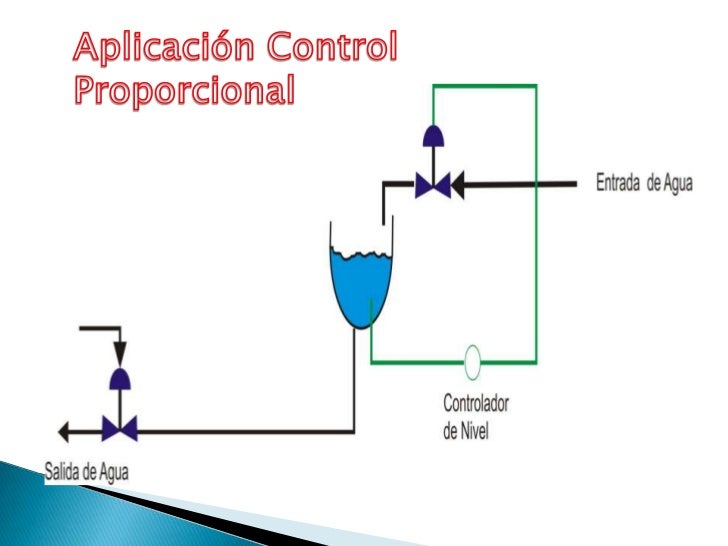

Control Proporcional (P)
Luego, examinaremos el control Proporcional (P). Este modo proporciona una salida que es proporcional al error. El error es la diferencia entre el punto de ajuste y la variable de proceso.
Cuanto mayor sea el error, mayor será la salida del controlador. Esto reduce el error más rápidamente que el control On-Off. Introduce el concepto de banda proporcional.
La banda proporcional define el rango de valores de error sobre el cual el controlador cambia su salida desde 0% hasta 100%. El control P a menudo resulta en un error en estado estacionario (offset).
Control Integral (I)
Ahora, pasemos al control Integral (I). Este modo intenta eliminar el error en estado estacionario. La salida del controlador es proporcional a la integral del error a lo largo del tiempo.
Si hay un error persistente, la salida integral aumentará con el tiempo. Esto corrige el error y lleva la variable de proceso al punto de ajuste. El control I puede causar oscilaciones si se usa solo.
El tiempo integral es un parámetro crítico. Un tiempo integral demasiado corto puede causar inestabilidad.
Control Derivativo (D)
A continuación, analizaremos el control Derivativo (D). Este modo responde a la tasa de cambio del error. La salida del controlador es proporcional a la derivada del error con respecto al tiempo.
Si el error está cambiando rápidamente, el controlador derivativo proporciona una fuerte corrección. Esto ayuda a estabilizar el sistema y reducir las oscilaciones. El control D puede ser sensible al ruido.
El tiempo derivativo es el parámetro clave. Un tiempo derivativo muy alto puede amplificar el ruido.
Control PID
Finalmente, consideraremos el control PID. Este es una combinación de los modos Proporcional, Integral y Derivativo. Aprovecha las ventajas de cada modo.
El control P proporciona una respuesta rápida. El control I elimina el error en estado estacionario. El control D estabiliza el sistema y reduce las oscilaciones.
Ajustar un controlador PID puede ser complejo. Requiere encontrar los valores óptimos para los parámetros P, I y D. Existen varias técnicas de ajuste disponibles.
Combinación de Resultados
Hemos analizado individualmente los modos de control On-Off, P, I, D y PID. Cada modo tiene sus propias características y aplicaciones.
La elección del modo de control depende de los requisitos específicos del sistema. Factores a considerar incluyen la precisión requerida, la velocidad de respuesta y la estabilidad del sistema.
En general, el control PID es el más versátil. Puede proporcionar un rendimiento óptimo en una amplia gama de aplicaciones. Es importante entender las ventajas y desventajas de cada modo para seleccionar el más apropiado. El control On-Off, aunque simple, es suficiente para aplicaciones no críticas. Los controles P, I y D se usan en conjunto para lograr un control preciso.
