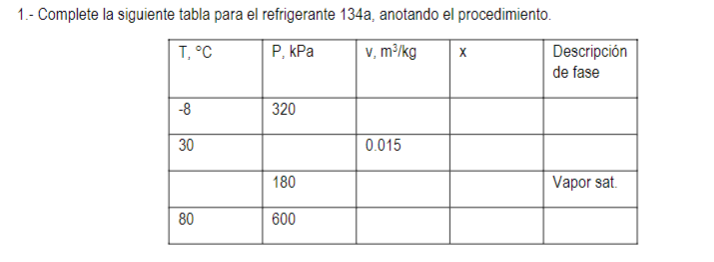

3 27 Complete Esta Tabla Para El Refrigerante 134a

El término "3 27 Complete Esta Tabla Para El Refrigerante 134a" se refiere a la práctica de llenar tablas de propiedades termodinámicas del refrigerante R-134a. Estas tablas son cruciales para el diseño y análisis de sistemas de refrigeración y aire acondicionado.

Para completar una tabla, generalmente se te darán dos valores de propiedades y deberás encontrar los demás usando las propiedades del refrigerante. Estos son los pasos clave:

1. Identificar las propiedades dadas: Pueden ser presión (P) y temperatura (T), o presión (P) y entalpía (h), o cualquier otra combinación. Por ejemplo, imagina que te dan P = 400 kPa y T = 30°C.
2. Ubicar la fase: Determinar si el refrigerante es un líquido comprimido, líquido saturado, mezcla saturada, vapor saturado o vapor sobrecalentado. Usando la presión de saturación a 30°C, que puedes encontrar en una tabla de saturación para el R-134a, si la presión dada es menor que la presión de saturación, entonces es un vapor sobrecalentado.
3. Consultar las tablas: Usar las tablas de saturación (tanto de temperatura como de presión) si estás en la región de mezcla saturada. Si estás en la región de vapor sobrecalentado, usa las tablas de vapor sobrecalentado. Por ejemplo, busca en la tabla de vapor sobrecalentado la presión de 400 kPa y la temperatura de 30°C.
4. Encontrar las propiedades restantes: Una vez ubicada la fase y usando las tablas correspondientes, se pueden leer directamente las propiedades faltantes, como el volumen específico (v), la entalpía (h), la entropía (s) y la energía interna (u).

Ejemplo práctico: Si te dan P = 1000 kPa y calidad (x) = 0.5, estás en la región de mezcla saturada. Busca en la tabla de saturación por presión la presión de 1000 kPa. Luego, calcula las propiedades restantes usando la fórmula x * v_g + (1-x) * v_f, donde v_g es el volumen específico del vapor saturado y v_f es el volumen específico del líquido saturado.

La capacidad de completar estas tablas es fundamental para:

• Diseñar sistemas de refrigeración eficientes, optimizando el rendimiento y el consumo energético.
• Diagnosticar fallas en sistemas de aire acondicionado, determinando si el refrigerante está funcionando dentro de los parámetros adecuados.
