Para abordar el problema del divisor de corriente y divisor de voltaje, sigue estos pasos.
Entendiendo el Problema

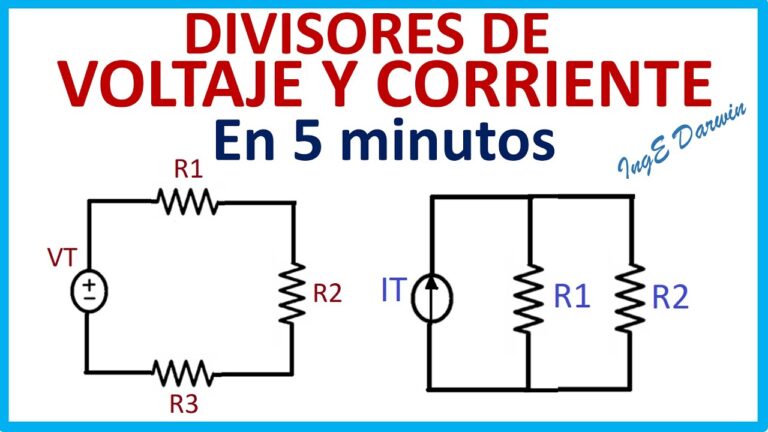

Primero, identifica si el circuito es un divisor de corriente o un divisor de voltaje. Un divisor de corriente tiene resistencias en paralelo. Un divisor de voltaje tiene resistencias en serie. Comprende la configuración básica de cada circuito.
Recopilando Información Relevante
Identifica los valores de las resistencias en el circuito. Determina la corriente total (IT) si es un divisor de corriente. Determina el voltaje total (VT) si es un divisor de voltaje. Dibuja el circuito con todos los valores conocidos.
Must Read
Desarrollando Posibles Soluciones para el Divisor de Corriente
Usa la fórmula del divisor de corriente para calcular la corriente que pasa por una resistencia específica. La fórmula es: IR = IT * (RT / R), donde IR es la corriente a través de la resistencia R. RT es la resistencia total del circuito paralelo. Recuerda que la resistencia total para paralelo es diferente.
Calcula la resistencia total equivalente (RT) del circuito paralelo. Si hay solo dos resistencias en paralelo, usa la fórmula: RT = (R1 * R2) / (R1 + R2). Si hay más de dos resistencias, usa: 1/RT = 1/R1 + 1/R2 + 1/R3 + ... y luego invierte el resultado.
Aplica la fórmula del divisor de corriente para cada resistencia que necesites analizar. Sustituye los valores conocidos de IT, RT, y R en la fórmula. Calcula la corriente IR para cada resistencia.
Desarrollando Posibles Soluciones para el Divisor de Voltaje

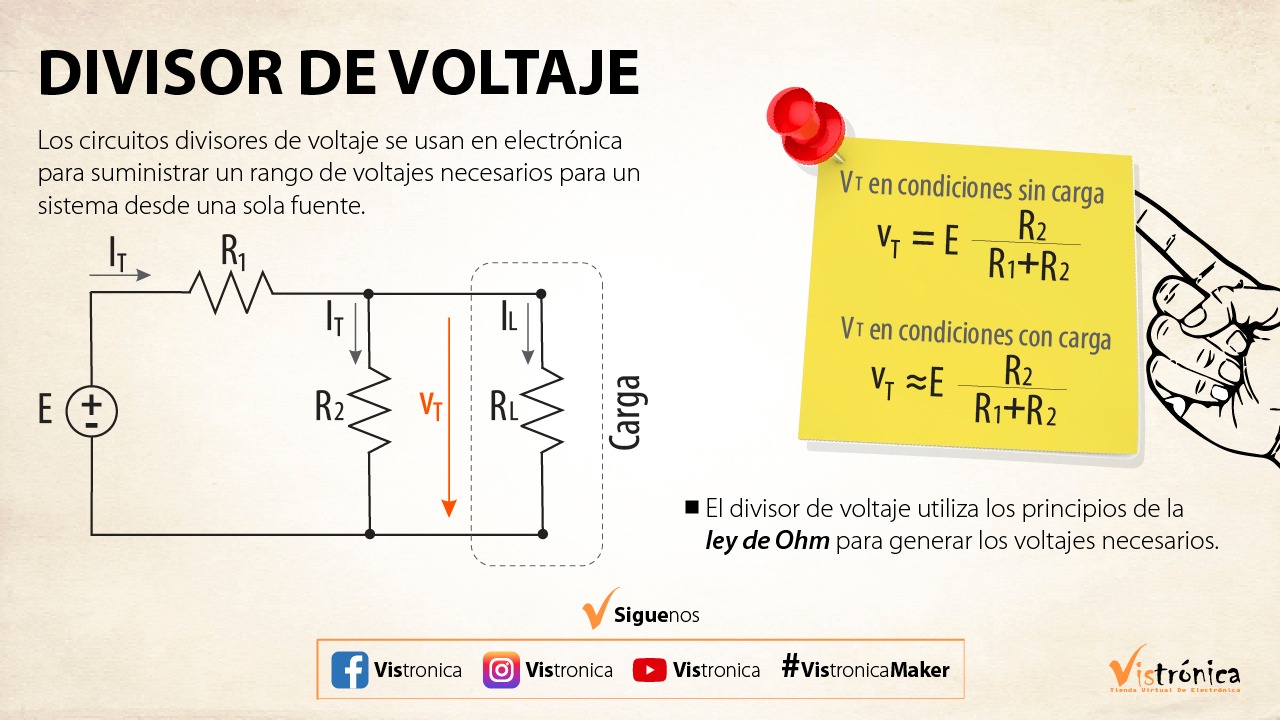

Usa la fórmula del divisor de voltaje para calcular el voltaje a través de una resistencia específica. La fórmula es: VR = VT * (R / RT), donde VR es el voltaje a través de la resistencia R. RT es la resistencia total del circuito serie. Esta fórmula requiere que identifiques el voltaje total.
Calcula la resistencia total equivalente (RT) del circuito serie. La resistencia total en serie es simplemente la suma de todas las resistencias: RT = R1 + R2 + R3 + .... Recuerda que serie suma las resistencias.
Aplica la fórmula del divisor de voltaje para cada resistencia que necesites analizar. Sustituye los valores conocidos de VT, R, y RT en la fórmula. Calcula el voltaje VR para cada resistencia.
Verificando la Respuesta para el Divisor de Corriente
Verifica que la suma de las corrientes a través de cada resistencia sea igual a la corriente total (IT). Esto sigue la Ley de Corriente de Kirchhoff (LCK). Si I1 + I2 + ... = IT, entonces tu cálculo es correcto. Considera las tolerancias de los resistores.
Verificando la Respuesta para el Divisor de Voltaje
Verifica que la suma de los voltajes a través de cada resistencia sea igual al voltaje total (VT). Esto sigue la Ley de Voltaje de Kirchhoff (LVK). Si V1 + V2 + ... = VT, entonces tu cálculo es correcto. Considera la tolerancias de los resistores.
Consejos Adicionales
Asegúrate de que las unidades sean consistentes (Ohms para resistencia, Amperios para corriente, Voltios para voltaje). Presta atención a los diagramas del circuito. Revisa tus cálculos cuidadosamente. Recuerda simplificar el circuito antes de aplicar las fórmulas.
