Voltaje De Linea Y Voltaje De Fase

Analizar y resolver problemas de Voltaje de Línea y Voltaje de Fase requiere un entendimiento claro y metódico. Empecemos este viaje juntos.

Identificando el Escenario

Primero, identifica si el sistema es trifásico o monofásico. Un sistema trifásico tiene tres conductores de fase, mientras que un sistema monofásico solo tiene uno. La configuración (estrella o delta) influye directamente en la relación entre los voltajes.

Segundo, determine si la carga está balanceada. Una carga balanceada significa que cada fase tiene la misma impedancia. Si la carga no está balanceada, los cálculos serán más complejos.

Tercero, escribe todos los datos conocidos: Voltaje de Línea, Voltaje de Fase, impedancia de la carga, configuración del sistema. Esto te ayudará a organizar la información.

Analizando la Configuración

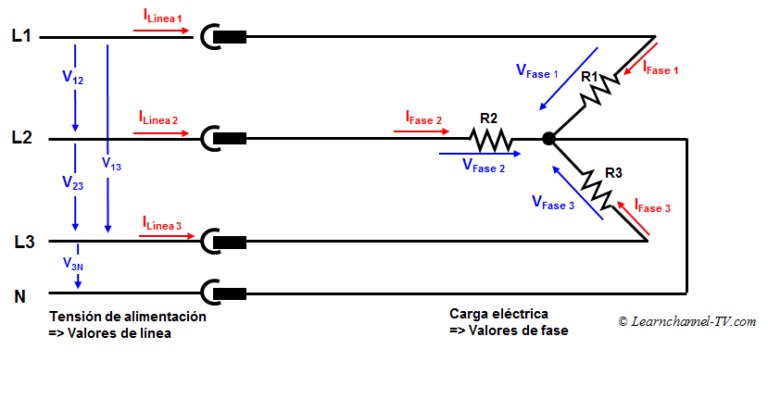

Si el sistema es trifásico y está conectado en estrella (Y), el Voltaje de Línea (V_L) es √3 veces el Voltaje de Fase (V_F). Matemáticamente: V_L = √3 * V_F. La corriente de línea es igual a la corriente de fase.

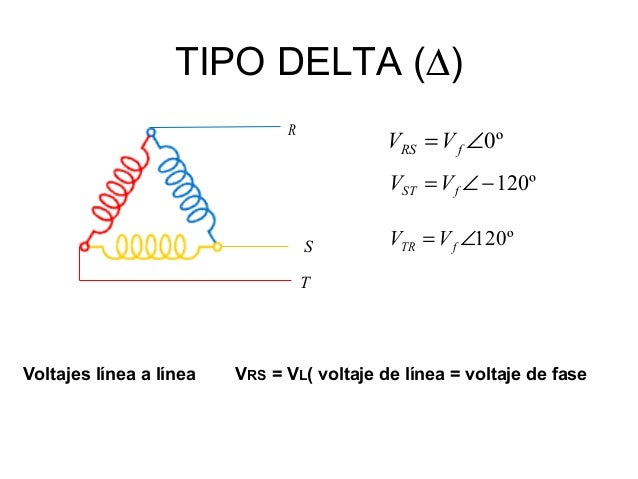

Por otro lado, en una conexión en delta (Δ), el Voltaje de Línea es igual al Voltaje de Fase. La corriente de línea es √3 veces la corriente de fase. Recuerda: V_L = V_F, I_L = √3 * I_F.

En un sistema monofásico, el concepto de Voltaje de Línea y Voltaje de Fase es el mismo. Normalmente se refiere al voltaje entre la línea y el neutro.

Resolviendo el Problema

Usa las fórmulas apropiadas para calcular el valor desconocido. Si conoces el Voltaje de Línea y la conexión es en estrella, divide el Voltaje de Línea por √3 para obtener el Voltaje de Fase. Asegúrate de utilizar las unidades correctas (voltios).

Si la carga está desbalanceada, debes aplicar las leyes de Kirchhoff (ley de corrientes y ley de voltajes) para resolver el circuito. Esto puede implicar el uso de análisis nodal o de malla.

Para problemas más complejos, considera usar un diagrama fasorial. Un diagrama fasorial representa voltajes y corrientes como fasores, lo que facilita la visualización de las relaciones de fase.

Evaluando los Resultados

Verifica tus respuestas. ¿Tienen sentido los valores calculados? ¿Son consistentes con los datos proporcionados? Si un voltaje resulta ser negativo, revisa tus cálculos.

Si trabajas con corriente o potencia, recuerda la ley de Ohm (V=IR) y las fórmulas de potencia (P=VI). Estas leyes son fundamentales para verificar la coherencia de tus resultados.

Considera las tolerancias de los componentes. En el mundo real, los componentes tienen tolerancias. Estos valores pueden afectar ligeramente tus cálculos.

Consideraciones Adicionales

Recuerda la importancia de la seguridad. Trabajar con electricidad puede ser peligroso. Siempre sigue los procedimientos de seguridad adecuados.

No dudes en buscar ayuda. Si te encuentras atascado, pide ayuda a un profesor, compañero o profesional experimentado. La colaboración puede proporcionar nuevas perspectivas.

La práctica hace al maestro. Resuelve tantos problemas como sea posible. Cuanto más practiques, mejor comprenderás los conceptos.
