Variar Velocidad De Motor Con 555

El control de la velocidad de un motor usando el timer 555 es un proyecto electrónico clásico y muy útil. Básicamente, transformamos la señal de salida del 555 en una señal PWM (Pulse Width Modulation) que controlará la energía que llega al motor.

¿Qué necesitas?

Para este proyecto, necesitarás lo siguiente:

• Un timer 555.
• Un motor DC pequeño (por ejemplo, uno de 6V).
• Un potenciómetro (por ejemplo, de 10kΩ o 100kΩ).
• Algunas resistencias (por ejemplo, de 1kΩ).
• Un condensador (por ejemplo, de 0.01μF o 0.1μF).
• Un transistor NPN (por ejemplo, un 2N2222).
• Un diodo (por ejemplo, un 1N4001) para proteger el transistor.
• Una fuente de alimentación (normalmente 5V o 9V).
• Una protoboard (breadboard) y cables para las conexiones.

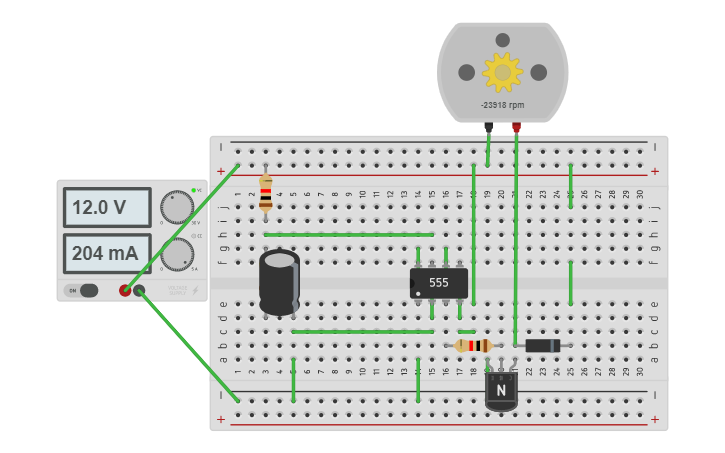

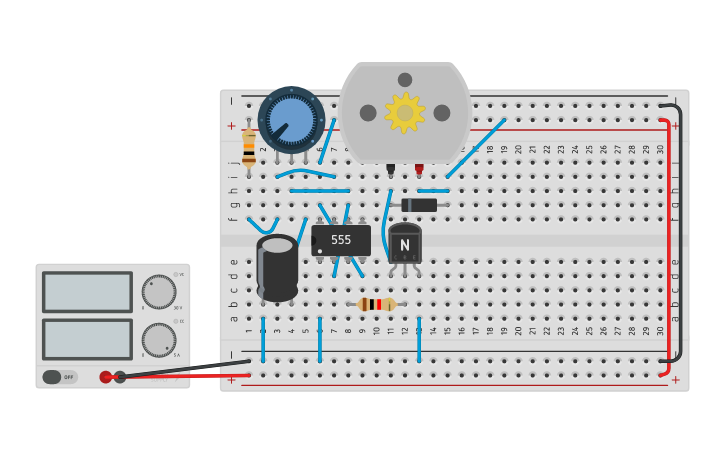

Paso a Paso: Montando el Circuito

Sigue estos pasos para montar el circuito:

1. Conexión del 555 en modo astable: El 555 debe configurarse como un oscilador astable. Esto significa que generará una señal cuadrada continua. Para esto, conecta:
   • Pin 8 (VCC) a la fuente de alimentación (+V).
   • Pin 1 (GND) a tierra (0V).
   • Pin 4 (RESET) a VCC (para habilitar el chip).
   • Pin 6 (THRESHOLD) y pin 2 (TRIGGER) juntos.
   • Conecta una resistencia (R1, por ejemplo de 1kΩ) entre VCC y el pin 7 (DISCHARGE).
   • Conecta el potenciómetro entre el pin 7 y el pin 2/6. El cursor del potenciómetro (la pata del medio) debe conectarse al pin 2/6.
   • Conecta un condensador entre el pin 2/6 y GND.
2. Conexión del transistor: El pin 3 (OUTPUT) del 555 se conecta a la resistencia de base del transistor (por ejemplo, 1kΩ). La otra punta de la resistencia va a la base (B) del transistor NPN. El emisor (E) del transistor va a tierra.
3. Conexión del motor: Conecta el colector (C) del transistor al negativo del motor. El positivo del motor se conecta directamente a la fuente de alimentación (+V). Coloca el diodo en paralelo con el motor, con el cátodo (la parte con la línea) conectado al positivo del motor y el ánodo al negativo del motor. Esto protege al transistor de los picos de voltaje generados por el motor.

¿Cómo Funciona?

El 555 en modo astable genera una señal cuadrada. Al ajustar el potenciómetro, cambias el tiempo de carga y descarga del condensador, lo que modifica el ancho del pulso (el "alto" de la señal cuadrada). Esta señal PWM se aplica a la base del transistor.

El transistor actúa como un interruptor controlado por la señal PWM. Cuando la señal está en "alto", el transistor se activa y permite que la corriente fluya a través del motor. Cuando la señal está en "bajo", el transistor se desactiva y detiene la corriente. Al variar el ancho del pulso, variamos el tiempo que el motor recibe energía, controlando así su velocidad.

Ajustando la Velocidad

Gira el potenciómetro y observa cómo cambia la velocidad del motor. A mayor ancho de pulso (más tiempo en "alto"), mayor la velocidad, y viceversa.

Consejos Adicionales

• Asegúrate de utilizar un transistor que pueda manejar la corriente del motor.
• El diodo es crucial para proteger el transistor. No lo omitas.
• Experimenta con diferentes valores de resistencia y capacitancia para ajustar el rango de velocidades.
