Vistas Principales

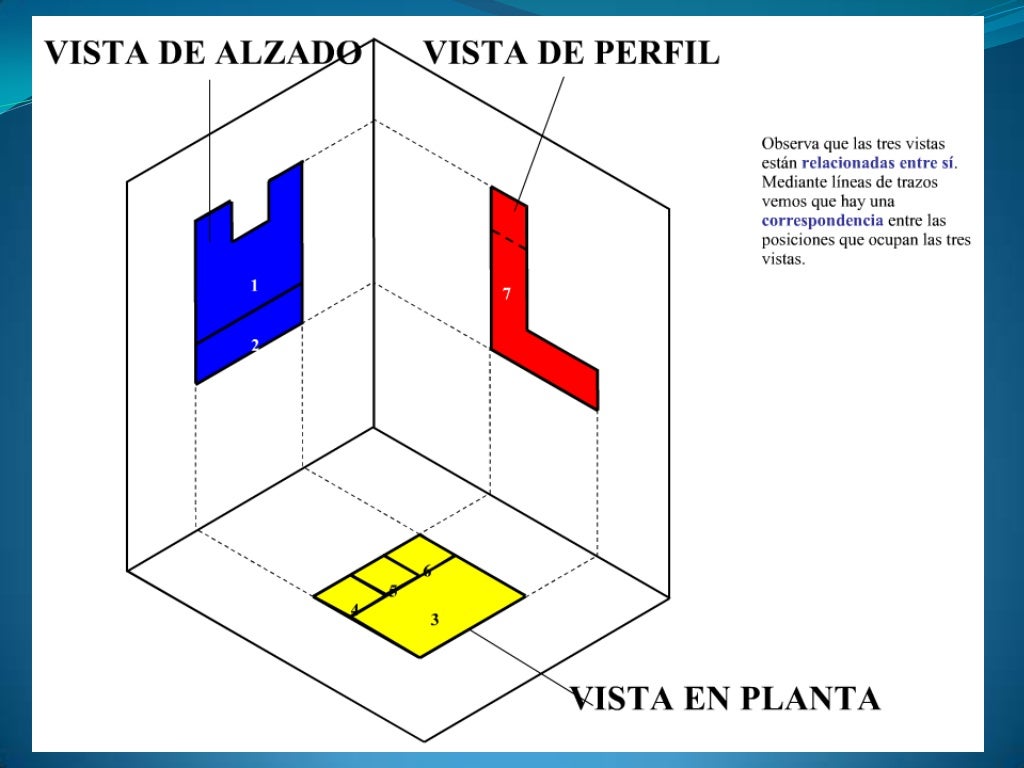

La vista frontal es la vista principal. Muestra la característica más importante. Generalmente es la cara del objeto. Es la base para otras vistas.
Must Read
La vista superior se obtiene desde arriba. Muestra la forma y las dimensiones en planta. Es perpendicular a la vista frontal. Revela la extensión horizontal del objeto.
La vista lateral se observa desde un lado. Puede ser derecha o izquierda. Complementa la vista frontal y superior. Proporciona información sobre la profundidad.
Vistas Auxiliares
Las vistas auxiliares son necesarias. Se usan cuando hay superficies inclinadas. Estas superficies no se ven en verdadera magnitud. Las vistas auxiliares las muestran correctamente.
Hay dos tipos principales: vistas auxiliares primarias y vistas auxiliares secundarias. Las primarias se proyectan desde una vista principal. Las secundarias se proyectan desde una vista auxiliar primaria.
Su construcción requiere proyecciones precisas. Ayudan a entender geometrías complejas. Aclaran detalles que de otro modo serían ambiguos.
Secciones y Cortes
Las secciones muestran el interior de un objeto. Se imagina un corte a través del objeto. Se dibuja la superficie cortada. Se usa un rayado para indicar la sección.
Existen diferentes tipos de secciones. Secciones completas cortan todo el objeto. Secciones medias cortan la mitad del objeto. Secciones desplazadas siguen una línea irregular.
Los cortes son similares a las secciones. Muestran también el interior del objeto. Pero no siempre se rayan todas las áreas cortadas. Depende de la convención de dibujo.
Vistas Isométricas y Perspectivas
La vista isométrica es una representación tridimensional. Los tres ejes están igualmente inclinados. No hay convergencia de líneas. Es útil para visualizar la forma general.
Las vistas en perspectiva son más realistas. Las líneas paralelas convergen en puntos de fuga. Dan una sensación de profundidad. Se usan para presentaciones y renders.
Existen diferentes tipos de perspectivas. Perspectiva de un punto de fuga. Perspectiva de dos puntos de fuga. Perspectiva de tres puntos de fuga.
Detalles y Ampliaciones
Las vistas de detalle muestran una parte específica. Se amplía la escala de esa parte. Esto permite ver detalles pequeños. Mejoran la claridad del plano.
Las ampliaciones son similares a los detalles. Se usan para mostrar roscas pequeñas. También para elementos que necesitan mayor precisión. Son comunes en planos de ingeniería.
Asegúrese de indicar la escala correctamente. La escala de la ampliación debe ser clara. Esto evita confusiones al interpretar el plano.
Para verificar, revise que todas las vistas sean coherentes. Las dimensiones deben coincidir entre las vistas. Asegúrese de que la información sea completa. No deben faltar detalles importantes. Consulte con expertos si es necesario.
Recuerde que cada tipo de vista cumple una función. Utilice las vistas apropiadas para comunicar la información de forma clara y efectiva. La claridad es clave. Un plano bien elaborado es fundamental.
