El enfriamiento en transformadores de potencia es un proceso crucial para disipar el calor generado por las pérdidas en el núcleo y los devanados. Este calor, si no se controla, puede dañar el aislamiento, reducir la vida útil del transformador y provocar fallas catastróficas. La elección del método de enfriamiento depende de la potencia del transformador, las condiciones ambientales y los requisitos de confiabilidad.
Tipos Comunes de Enfriamiento
A continuación, se describen los tipos de enfriamiento más utilizados, con un enfoque práctico para la identificación y resolución de problemas básicos:

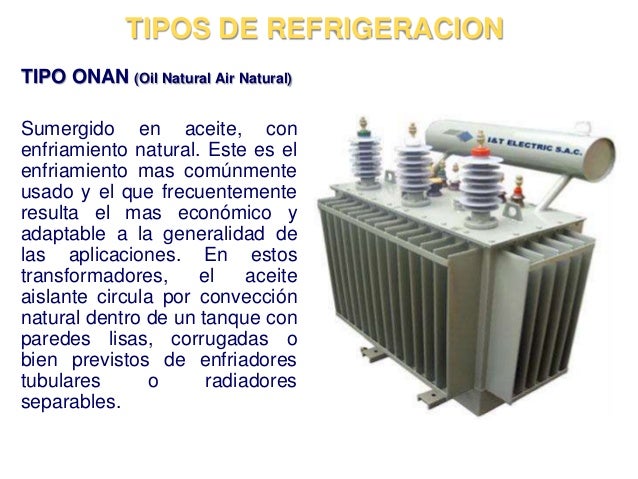

- ONAN (Oil Natural Air Natural): Aceite Natural, Aire Natural. El aceite aísla y enfría los devanados y el núcleo. El calor del aceite se disipa naturalmente al aire a través de radiadores.
- Identificación: Radiadores grandes alrededor del transformador.
- Problemas Comunes: Fugas de aceite (verificar empaquetaduras y conexiones), obstrucción de los radiadores (limpiar con aire a presión).
- ONAF (Oil Natural Air Forced): Aceite Natural, Aire Forzado. Similar a ONAN, pero se utilizan ventiladores para forzar el aire a través de los radiadores, aumentando la eficiencia del enfriamiento.
- Identificación: Radiadores con ventiladores adyacentes.
- Problemas Comunes: Fallas de ventilador (reemplazar o reparar), obstrucción de los radiadores (limpiar), problemas de alimentación eléctrica de los ventiladores (verificar cableado y breakers).
- OFAF (Oil Forced Air Forced): Aceite Forzado, Aire Forzado. El aceite se bombea a través de un intercambiador de calor donde se enfría con aire forzado.
- Identificación: Bombas de aceite y ventiladores conectados a un intercambiador de calor separado.
- Problemas Comunes: Fallas de bomba (reemplazar o reparar), fallas de ventilador (reemplazar o reparar), obstrucción del intercambiador de calor (limpiar), problemas de cableado y breakers para bombas y ventiladores.
- OFWF (Oil Forced Water Forced): Aceite Forzado, Agua Forzada. El aceite se bombea a través de un intercambiador de calor donde se enfría con agua forzada.
- Identificación: Bombas de aceite y bombas de agua conectadas a un intercambiador de calor.
- Problemas Comunes: Fallas de bomba (reemplazar o reparar), problemas de flujo de agua (verificar presión y obstrucciones), obstrucción del intercambiador de calor (limpiar), fugas de agua (reparar conexiones).
Es crucial inspeccionar regularmente los sistemas de enfriamiento, monitorear la temperatura del aceite y realizar un mantenimiento preventivo para garantizar un funcionamiento confiable del transformador. Consultar el manual del fabricante del transformador es fundamental para conocer los procedimientos de mantenimiento específicos.
