Existen principalmente dos tipos de conexiones en los circuitos eléctricos: en serie y en paralelo. Cada una tiene sus propias características y diferencias.
Conexión en Serie

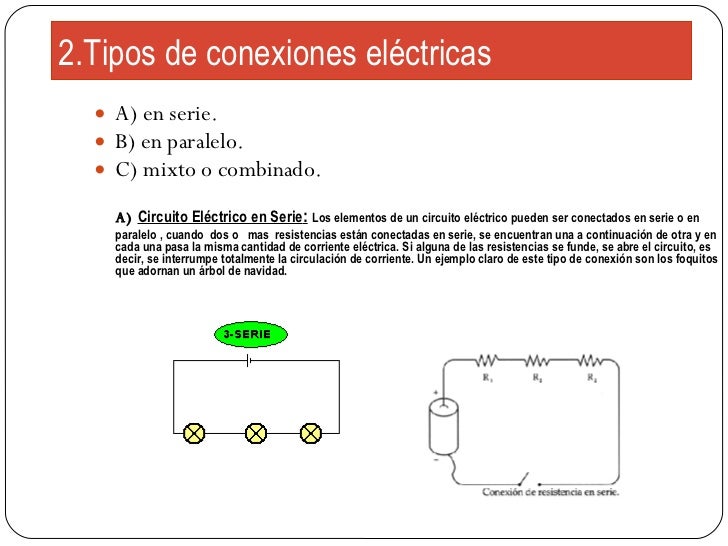

Imagina una fila de bombillas, una detrás de la otra. Esta es la idea básica de un circuito en serie.
Paso 1: Definición. En una conexión en serie, los componentes del circuito están conectados uno tras otro, formando un único camino para la corriente eléctrica.
Must Read
Paso 2: Corriente. La corriente eléctrica es la misma en todos los puntos del circuito. No se divide.
Paso 3: Resistencia Total. La resistencia total del circuito se calcula sumando las resistencias de cada componente individual: Rtotal = R1 + R2 + R3 + ...
Paso 4: Voltaje. El voltaje total suministrado por la fuente se divide entre los componentes. Cada componente consume una parte del voltaje total.
Paso 5: Falla de un Componente. Si un componente falla (por ejemplo, una bombilla se quema), el circuito se interrumpe y todos los componentes dejan de funcionar.
Ejemplo: Si tienes tres resistencias de 2 ohmios, 3 ohmios y 5 ohmios conectadas en serie, la resistencia total del circuito será 2 + 3 + 5 = 10 ohmios.
Conexión en Paralelo
Ahora, imagina varias bombillas conectadas lado a lado, cada una con su propio camino hacia la fuente de energía. Esta es una conexión en paralelo.
Paso 1: Definición. En una conexión en paralelo, los componentes del circuito están conectados de tal manera que la corriente tiene múltiples caminos para fluir.
Paso 2: Corriente. La corriente total se divide entre las diferentes ramas del circuito. Cada rama puede tener una corriente diferente.
Paso 3: Resistencia Total. El cálculo de la resistencia total es un poco más complejo. Se utiliza la siguiente fórmula: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ...
Paso 4: Voltaje. El voltaje es el mismo en todos los componentes del circuito en paralelo.
Paso 5: Falla de un Componente. Si un componente falla, los otros componentes continúan funcionando porque tienen sus propios caminos independientes para la corriente.
Ejemplo: Si tienes dos resistencias de 4 ohmios conectadas en paralelo, la resistencia total se calcula así: 1/Rtotal = 1/4 + 1/4 = 2/4 = 1/2. Por lo tanto, Rtotal = 2 ohmios.
Diferencias Clave
La principal diferencia radica en cómo la corriente fluye y cómo afecta la falla de un componente al resto del circuito.
En Serie: Un único camino para la corriente, la falla de un componente interrumpe todo el circuito.
En Paralelo: Múltiples caminos para la corriente, la falla de un componente no afecta a los demás.
Otro punto clave es cómo se distribuye el voltaje y la corriente. En serie, el voltaje se divide y la corriente es constante. En paralelo, el voltaje es constante y la corriente se divide.
Características Adicionales
Las conexiones en serie son útiles cuando necesitas que todos los componentes funcionen al mismo tiempo y que la corriente sea la misma en todos ellos.
Las conexiones en paralelo son preferibles cuando necesitas que los componentes funcionen independientemente unos de otros y que cada uno reciba el mismo voltaje.
Entender estas diferencias y características te permitirá diseñar y analizar circuitos eléctricos de manera más efectiva.
