Entendiendo los Apagadores de 3 Vías: Una Guía Visual
¿Alguna vez has entrado a un pasillo largo y encendido la luz al principio y la apagaste al final? Eso se logra con apagadores de 3 vías. Son muy útiles y comunes en nuestras casas.
Imagina que un apagador normal es como un interruptor simple: prende o apaga. Pero un apagador de 3 vías es diferente. Funciona en conjunto con otro apagador de 3 vías para controlar una misma luz desde dos lugares distintos. Piénsalo como un equipo.
Para entender mejor, vamos a ver cómo son estos apagadores. Un apagador normal tiene dos tornillos donde conectas cables. Un apagador de 3 vías tiene tres tornillos. Estos tres tornillos son la clave de su funcionamiento.
Must Read

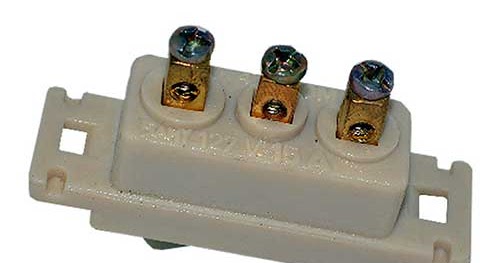

Partes del Apagador de 3 Vías
Cada tornillo en el apagador de 3 vías tiene un propósito. Identificarlos te ayudará a entender cómo se conectan.
Tornillo común (Common Screw): Este tornillo suele ser de un color diferente (generalmente negro o más oscuro). Es el punto donde se conecta el cable que viene de la fuente de energía (corriente) o el cable que va hacia la lámpara. Es como el "líder" del apagador.
Tornillos viajeros (Traveler Screws): Los otros dos tornillos son los "viajeros". Generalmente son del mismo color (bronce o latón). Estos cables se conectan al otro apagador de 3 vías. Son como el "puente" entre los dos apagadores, permitiendo que se comuniquen entre sí.
Cómo Funcionan: Un Ejemplo Práctico
Imagina una vía de tren con dos cambios de agujas. Un cambio de agujas está al principio y el otro al final. La lámpara es el tren.
Cada cambio de agujas representa un apagador de 3 vías. Si el primer apagador está en una posición, el "tren" (corriente) sigue un camino hacia el segundo apagador. Si el segundo apagador está en la misma posición, el "tren" llega a la lámpara y la enciende.
Ahora, si mueves cualquiera de los dos apagadores (cambias la posición de la aguja), el camino se interrumpe y la lámpara se apaga. No importa qué apagador muevas, la luz se apaga.
Si vuelves a mover cualquiera de los dos apagadores, la luz puede volver a encenderse si los caminos se alinean nuevamente. Es como una danza entre los dos apagadores.
Diagrama de Cableado Simplificado
Aquí hay una descripción simplificada de las conexiones:
1. La corriente (fase) se conecta al tornillo común de uno de los apagadores de 3 vías.
2. Los dos tornillos viajeros de ese apagador se conectan a los dos tornillos viajeros del otro apagador de 3 vías. ¡Es crucial que se conecten entre sí!.
3. El tornillo común del segundo apagador se conecta a la lámpara (y de la lámpara al neutro).
Recuerda que el cableado eléctrico puede ser peligroso. Siempre desconecta la electricidad antes de trabajar con cables y apagadores. Si no te sientes cómodo, llama a un electricista calificado.
Ventajas de los Apagadores de 3 Vías
Los apagadores de 3 vías ofrecen mucha comodidad y seguridad en diferentes situaciones.
Escaleras: Puedes encender la luz abajo y apagarla arriba, o viceversa.
Pasillos Largos: Como vimos al principio, enciende la luz al entrar y apágala al salir.
Habitaciones Grandes: Controla la luz desde la entrada y desde la cama.
En resumen, los apagadores de 3 vías son una herramienta muy útil en la electricidad residencial. Entender cómo funcionan te permitirá apreciar su utilidad y, con precaución, realizar instalaciones sencillas en tu hogar. ¡Recuerda siempre la seguridad primero!
