¡Hola! Vamos a explorar la Tabla de Consumo de Diodos LED. ¿Qué es? Es una herramienta que nos ayuda a entender cuánta corriente necesita un diodo LED para funcionar correctamente y de forma segura. Sin ella, podríamos quemar nuestros LEDs o no hacerlos brillar lo suficiente.
Paso 1: ¿Qué es un Diodo LED?
Un LED (Light Emitting Diode) es un pequeño componente electrónico que emite luz cuando la corriente eléctrica pasa a través de él. Piensa en las luces pequeñas de los juguetes o los indicadores en tus aparatos electrónicos. Cada LED tiene un voltaje y una corriente óptimos para funcionar.
Paso 2: Voltaje Directo (Vf)
El Voltaje Directo (Vf) es el voltaje que necesita el LED para encenderse. Cada color de LED tiene un Vf diferente. Por ejemplo:
Must Read
- Rojo: ~1.8 - 2.2V
- Verde: ~2.0 - 3.5V
- Azul: ~3.0 - 3.7V
- Blanco: ~3.0 - 3.7V
Esta información la encuentras en la hoja de datos (datasheet) del LED.
Paso 3: Corriente Directa (If)
La Corriente Directa (If) es la cantidad de corriente que el LED necesita para brillar con su máximo brillo sin dañarse. Normalmente, los LEDs pequeños usan alrededor de 20mA (miliamperios). ¡No excedas este valor! La hoja de datos te dirá la corriente máxima.

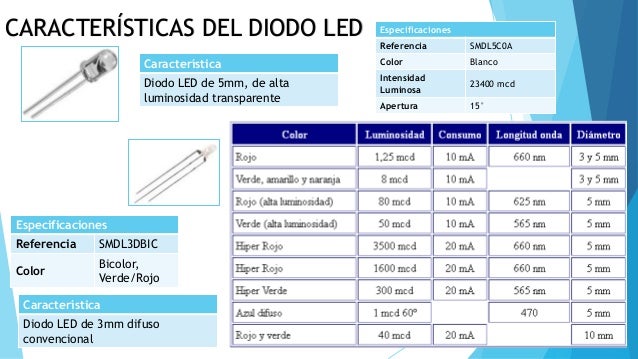

Paso 4: La Tabla de Consumo
La Tabla de Consumo, en realidad, no es una tabla física predefinida para todos los LEDs. Es más un concepto. Implica conocer el Vf y el If de tu LED y usarlos para calcular qué resistencia necesitas en tu circuito.
Imagina que tienes una fuente de alimentación de 5V y un LED rojo con un Vf de 2V y un If de 20mA. Necesitas una resistencia para limitar la corriente.
Paso 5: Calcular la Resistencia
Usamos la Ley de Ohm: Resistencia (R) = Voltaje (V) / Corriente (I)
Primero, calculamos la caída de voltaje en la resistencia: 5V (fuente) - 2V (LED) = 3V
Luego, calculamos la resistencia: R = 3V / 0.02A (20mA) = 150 Ohms
Necesitarías una resistencia de 150 Ohms para proteger tu LED rojo.
Paso 6: Poniéndolo en Práctica
Busca la hoja de datos de tus LEDs. Identifica el Vf y el If. Usa la Ley de Ohm para calcular la resistencia necesaria. ¡Siempre es mejor usar una resistencia ligeramente más alta para mayor seguridad!
Resumen
La Tabla de Consumo de Diodos LED es más que una tabla; es entender las características eléctricas de los LEDs (Vf y If) y cómo usar la Ley de Ohm para protegerlos. ¡Con práctica, te convertirás en un experto!
