¡Hola, futuros ingenieros digitales! Prepárense para una aventura en el mundo de VHDL, donde crearemos un Sumador/Restador de 4 Bits. Imaginen esto como una calculadora miniatura dentro de un chip.
Entendiendo la Idea Principal
Piensen en un ábaco. Mueve bolitas para sumar y restar. Nuestro circuito hará algo similar, pero con señales eléctricas en lugar de bolitas. Usaremos VHDL para describir cómo esas señales interactúan.
Tenemos dos números de 4 bits como entrada, digamos A y B. Cada número es como una pequeña serie de interruptores (0 o 1). El circuito decide si suma o resta A y B basado en una señal de control.
Must Read
La salida es la suma o la resta de A y B. También tenemos un bit de carry (acarreo) que indica si la suma "se pasó" de 4 bits. Imaginen que están sumando 9 + 2. El resultado (11) necesita dos dígitos, así que hay un acarreo.
Componentes Clave: Full Adder
El corazón de nuestro sumador/restador es el Full Adder. Piensen en él como un pequeño bloque constructor. Recibe dos bits de entrada (de los números A y B) y un carry previo.
El Full Adder calcula la suma de esos tres bits. También genera un nuevo carry, que se pasa al siguiente Full Adder. Es como una línea de ensamblaje donde cada etapa suma su parte y pasa el "exceso" a la siguiente.
Para construir un sumador de 4 bits, necesitamos cuatro Full Adders conectados en cadena. El carry de un Full Adder alimenta al siguiente. Visualicen cuatro de esos bloques, uno al lado del otro, trabajando en equipo.
La Magia de la Resta: Complemento a Dos
¿Cómo convertimos un sumador en un restador? Usamos el complemento a dos. Es una forma inteligente de representar números negativos. Piensen en una recta numérica: los números a la izquierda del cero son negativos.
Para restar B de A (A - B), primero calculamos el complemento a dos de B. Luego, sumamos A y el complemento a dos de B. ¡Voilá! Es como convertir la resta en una suma con un número negativo.
El complemento a dos se calcula invirtiendo todos los bits de B (0 se convierte en 1, 1 se convierte en 0) y luego sumando 1. Para invertir los bits, utilizamos compuertas XOR.
VHDL en Acción

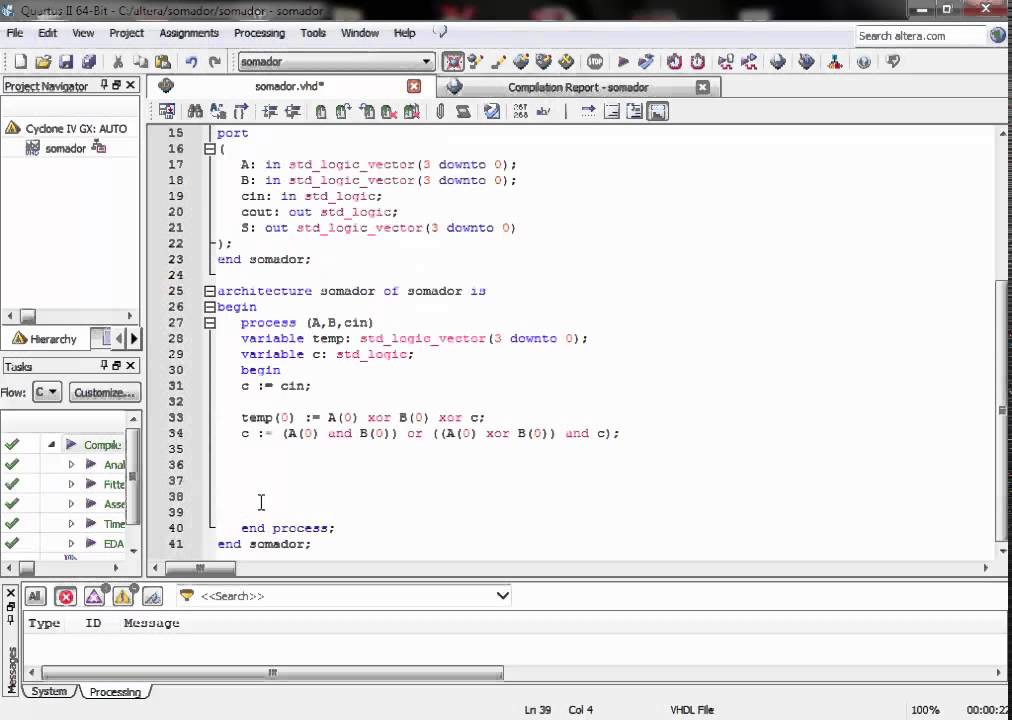

En VHDL, describimos estos componentes (Full Adder, XOR) y cómo se conectan. Usamos código para definir la lógica. Piensen en ello como escribir las instrucciones para la calculadora.
Definimos las entradas (A, B, la señal de control para sumar/restar) y las salidas (la suma/resta y el carry). Luego, usamos sentencias condicionales (if-then-else) para controlar si sumamos o restamos.
La señal de control decide si B pasa directamente al Full Adder o si primero se invierte con las compuertas XOR. Si la señal está activa, invertimos B y sumamos 1 (el carry inicial al primer Full Adder). Esto realiza la resta.

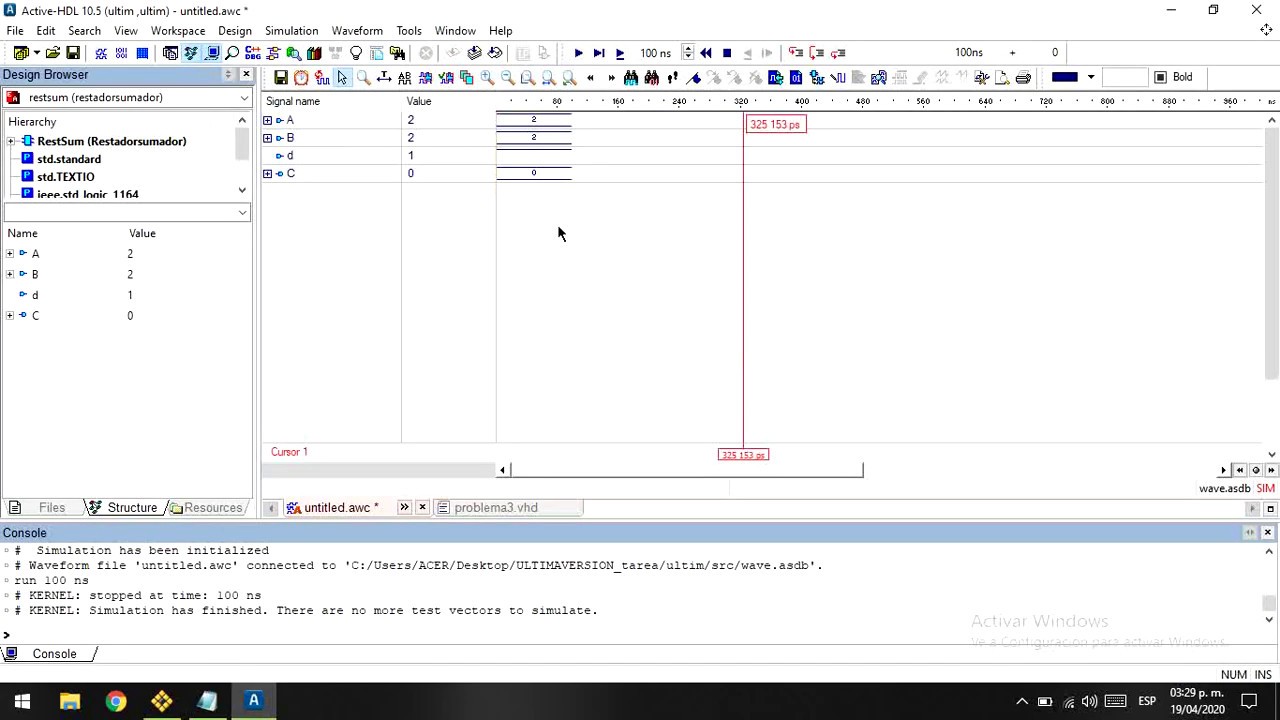

Finalmente, simulamos el código en un software especializado. Esto nos permite verificar que nuestro circuito funciona correctamente. Es como probar la calculadora para asegurarnos de que da las respuestas correctas.
Este sumador/restador de 4 bits es un bloque fundamental en muchos sistemas digitales. Desde calculadoras simples hasta procesadores complejos, los principios son los mismos. ¡Sigan explorando y construyendo!
